4.4 Austausch der Justierfeder
Schritte I) und II), wie im Abschnitt 4.2 beschrieben, ausführen.
XI)
Justierfeder austauschen, Federgehäuse aufsetzen und Gehäuseschrauben (7) mit einem Drehmoment von 18–24
Nm anziehen.
XII) Federbereichs-Identifikationsschild (18) herausnehmen und gegen das neue tauschen (wenn der Feder bereich
gewechselt wurde).
4.5 Unteren Gehäusebereich säubern, nur bei BRV2S5 und BRV2B5
XIII)
Der untere Gehäusebereich kann durch Entfernen der Bodenschraube (21) innen gereinigt werden.
XIV)
O-Ring (22) wieder einsetzen und Bodenschraube (21) mit mit einem Drehmoment von 65–75 Nm anziehen.
Nr.
Bauteil
7
Schrauben
11
Ventilsitz
21
Bodenschraube

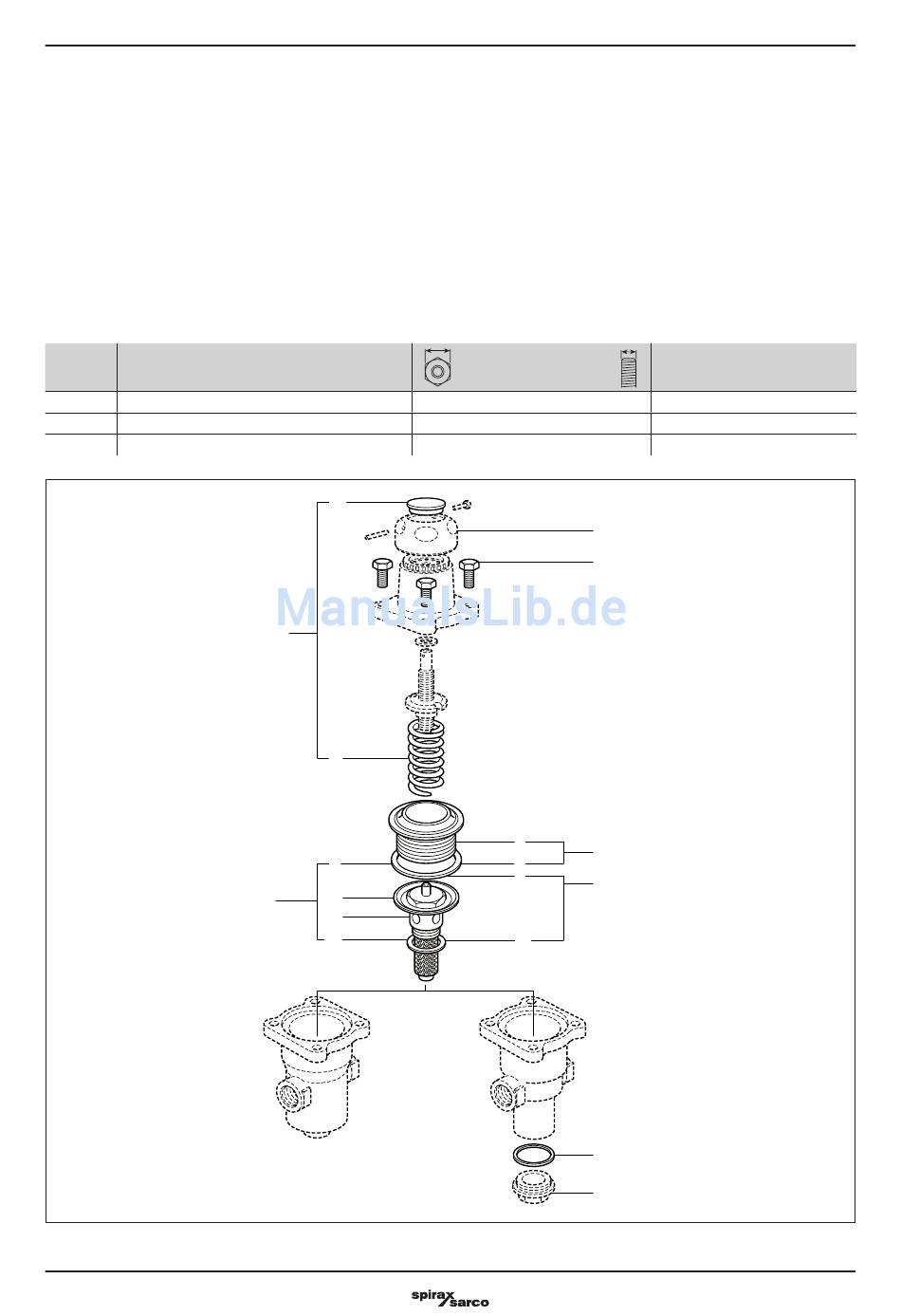

Bild 7
IM-P045-10 D
18
Justierfeder
4
6
19
Ventilsatz
11
12
BRV2S
BRV2SP
BRV2B
BRV2BP
oder
mm
13 A/F
32 A/F
32 A/F
5
6
6
12
©
Nm
18-24
108-132
65-75
2
7 Schrauben
Balgsatz
Dichtungssatz
BRV2B
BRV2BP
BRV2S
BRV2SP
BRV2S5
BRV2B5
22 O-Ring
21
11
