C1
A
Kondensatableiter
B
Schmutzfänger
C
Absperrventil
D
Sicherheitsventil
E
Druckmanometer
F
Trockner/Abscheider

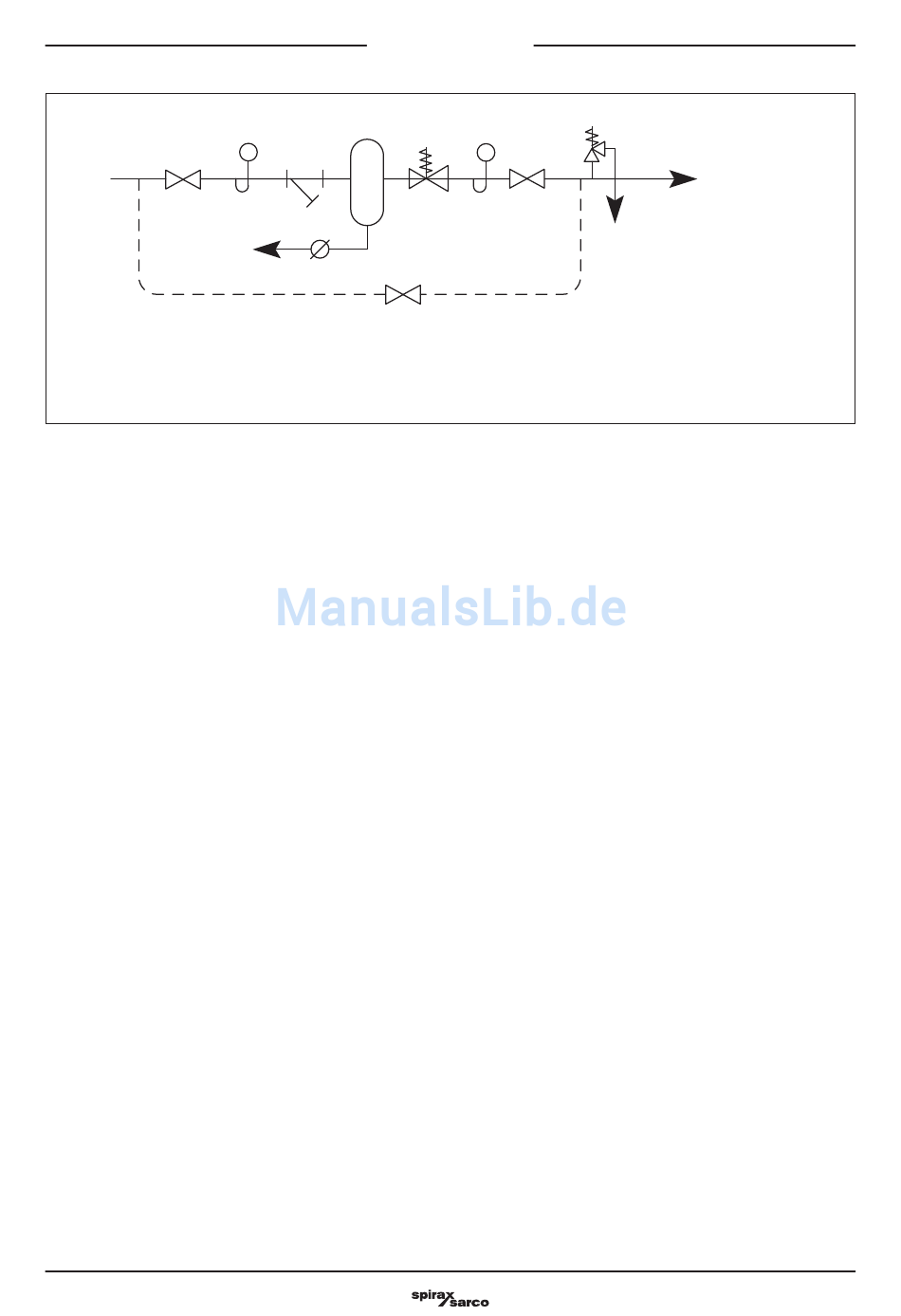

Bild 2: Empfohlener Einbau
3.1 Einbauhinweise
Das BRV2 ist immer einzubauen:
• mit Durchflusspfeil in Fließrichtung
• in horizontale Rohrleitung mit Justierhandrad nach oben oder unten
• mit einem Abstand zu den Absperrventilen von 8 bis 10 fachen des Rohrdurchmessers
Druckmanometer
Es ist unbedingt notwendig, ein Druckmanometer hinter dem BRV2 einzubauen, um den Minderdruck (Soll wert) einstel-
len zu können. Der Einbau eines Druckmanometers vor dem Druckreduzierventil wird ebenfalls empfohlen.
Schmutzfänger
Um das Druckreduzierventil vor Schmutz zu schützen, sollte immer ein Schmutzfänger vor dem Druck reduzierventil
eingebaut werden. Durch einen seitlich liegenden Einbau des Schmutzfängers wird verhindert, daß sich sein Gehäuse
mit Wasser füllt und damit einen Wassersack bildet.
Dampftrocknung
Um das Druckreduzierventil vor vorzeitiger Abnützung oder Erosion zu schützen, ist erforderlich, sollte immer einen
Dampftrockner vor dem Druckreduzierventil eingebaut werden. Bei sehr nassem Dampf wird die Regel güte besser.
Kondensatableitung
Durch Einbau des Kondensatableiters vor dem Absperrventil wird die Dampfzuleitung auch dann entwässert, wenn das
Druckreduzierventil zeitweilig außer Betrieb gesetzt wird. Der Einbau einer Entwässerung nach dem Druckreduzierventil
ist dann zwingend erforderlich, wenn die Dampfleitung anschließend steil ansteigt (d.h. bei Anlagenstillstand Wasser
stehen bleibt).
Spannungen in den Dampfleitungen
Das Druckreduzierventil darf keine mechanischen Spannungen der Anlage aufnehmen. Es liegt in der Verant wortung
des Installateurs diese Spannungen zu berücksichtigen und geeignete Vorkehrungen zu treffen, um diese zu vermeiden.
Bemessung der Dampfleitungen
Bei richtiger Auslegung des Druckreduzierventils sind dessen Anschlüsse häufig kleiner als die der Dampf-
leitungen. Die Vordruck- und Minderdruckleitungen sollten reichlich ausgelegt werden, um eine zufrieden stellende
Regelung ohne Schwingungen zu sichern. Die Dampfgeschwindigkeit soll in den Leitungen nicht mehr als etwa 25 m/s
betragen; in den Minderdruckleitungen möglichst weniger. Die Reduzierung bzw.
Erweiterung der Dampfleitung muss direkt vor bzw. nach dem Druckreduzierventil erfolgen.
Die Dampfleitung nach dem Druckreduzierventil sollte fallend (Kondensat fließt ab) verlegt sein. Steigt die Dampfleitung
nach dem Druckreduzierventil an, ist eine Entwässerung vorzusehen, um zu verhindern, dass Kondensat zurücklaufen
kann bzw. bei Anlagenstillstand stehen bleibt.
IM-P045-10 D
3. Montage
E
F
BRV2
B
A
C3
©
D
E2
C2
7
