Anschlussbeispiel; Vorgehensweise Zur Nutzung Der Pwm-Funktion; Abb. 1-4: Anschlussbeispiel - Addi-Data APCIe-1711 Funktionsbeschreibung

Funktionsbeschreibung PWM

1.7 Anschlussbeispiel

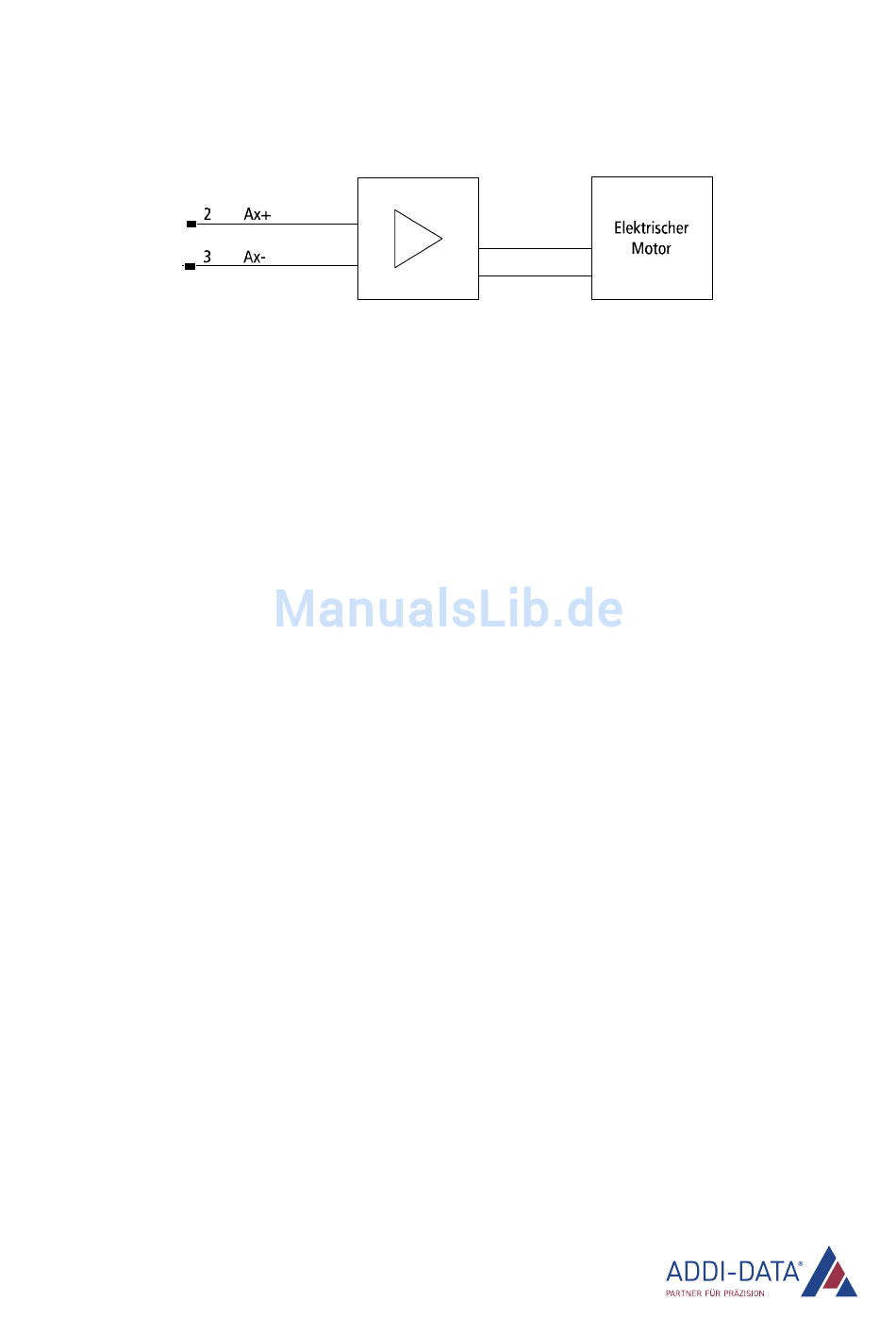

Abb. 1-4: Anschlussbeispiel

x = Nummer des Funktionsmoduls (0 bis 3)

1.8 Vorgehensweise zur Nutzung der PWM-Funktion

Um die PWM-Funktion nutzen zu können, sind folgende Schritte durchzuführen:
1. Funktionsmodul auswählen
2. Kanal auswählen
3. Taktsignal auswählen
4. Start-/Stopp-Pegel definieren
5. Low-Zeit definieren
6. High-Zeit definieren
7. „i_PCIe1711_InitPWM" bzw. „i_PCI1710_InitPWM"
8. Start-Bedingung auswählen (externes Gate oder Software-Start)
9. Starten der PWM Ausgabe.
Die PWM-Funktion ist nun betriebsbereit.
