Funktionsbeschreibung
PWM
1.5 Steckerbelegung: Funktionsmodul

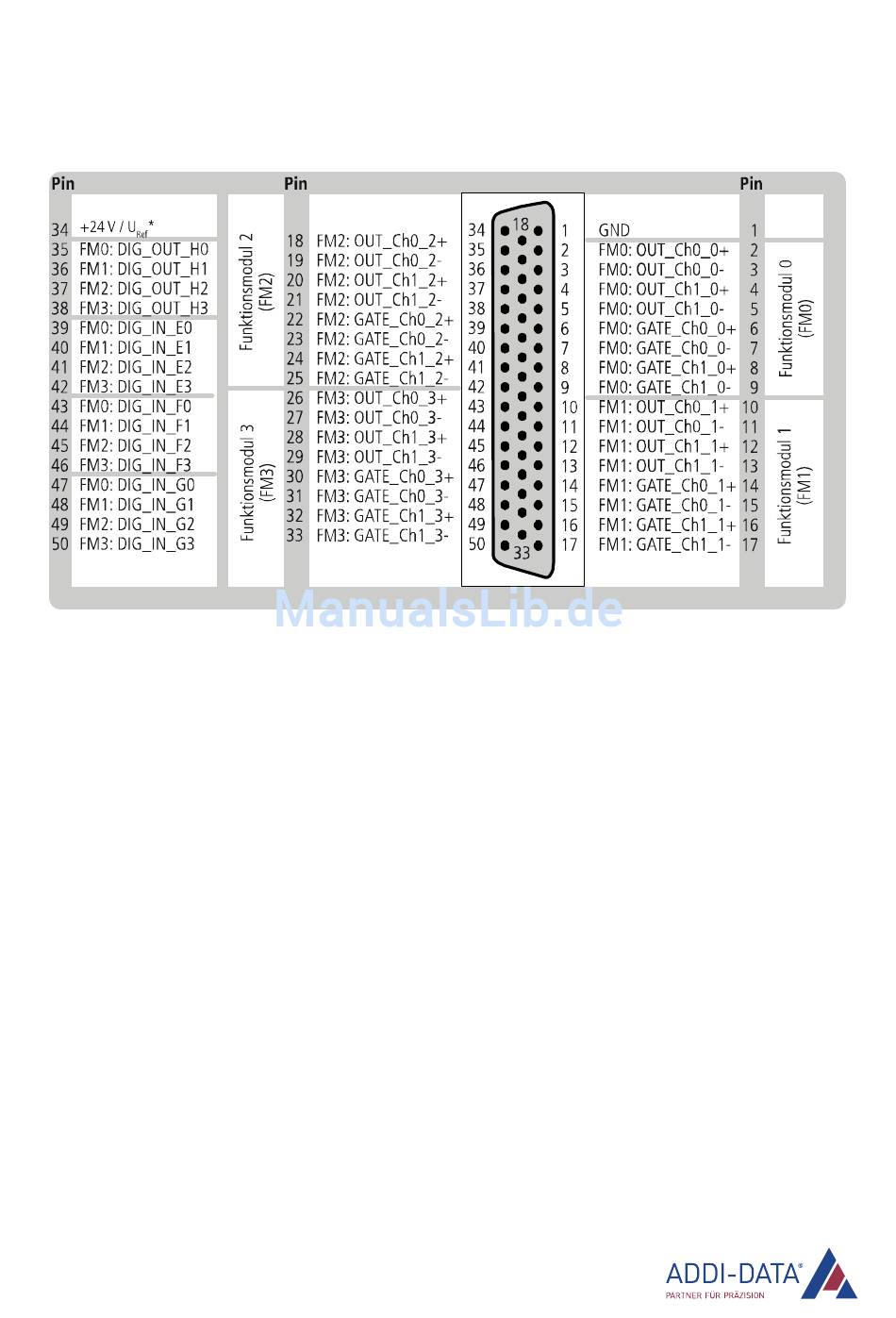

Abb. 1-2: Steckerbelegung: 50-pol. D-Sub-Stiftstecker (4 PWM-Module)
* Pin 34: siehe Technisches Referenzhandbuch der Karte
Diese Steckerbelegung gilt auch für die APCIe-1711 bzw. CPCIs-1711, sofern das Kabel ST1711-50 an
den 78-pol. D-Sub-Buchsenstecker der Karte angeschlossen wird. Weitere Informationen hierzu
erhalten Sie im Technischen Referenzhandbuch der APCIe-1711 und CPCIs-1711 (siehe PDF-Link).
www.addi-data.de
10
