Strehler
5.1. Strehlerform
Die Strehler tragen ein paralleles Gewindeprofil, d.h, es können Gewinde mit ver-
schiedenen Durchmessern, aber mit derselben Steigung mit einem Strehlersatz ge-
schnitten werden;
z.B. M 6 und M 18 x 1, wobei natürlich den verschiedenen Steigungswinkeln und
Durchmessern entsprechend zwei verschiedene Haltertypen eingesetzt werden müs-
sen.
Die Strehlerform ist in Abbildung 4 in drei Ansichten dargestellt.
In Abbildung 5 ist gezeigt, wie man durch die Veränderung des Einstellwertes ei-
nen Freiwinkel erzeugen kann (siehe auch »Beschreibung zur Einstelltafel«). Die am
Schneidvorgang beteiligten Zähne werden Schneidzähne genannt und die vorstehen-
den zur Führung dienenden Zähne Führungszähne oder Führungsfuß.
Für die verschiedenen Einsatzbedingungen werden Strehler mit verschiedenen An-
schnittlängen [a] hergestellt.
Anschnitt lang:
Für Werkstücke aus gewalztem Material oder mit Übermaß,
Gewindeauslauf ca. 4 x Steigung.
Bedienungsanleitung Gewindeschneidkopf Z27
Strehler

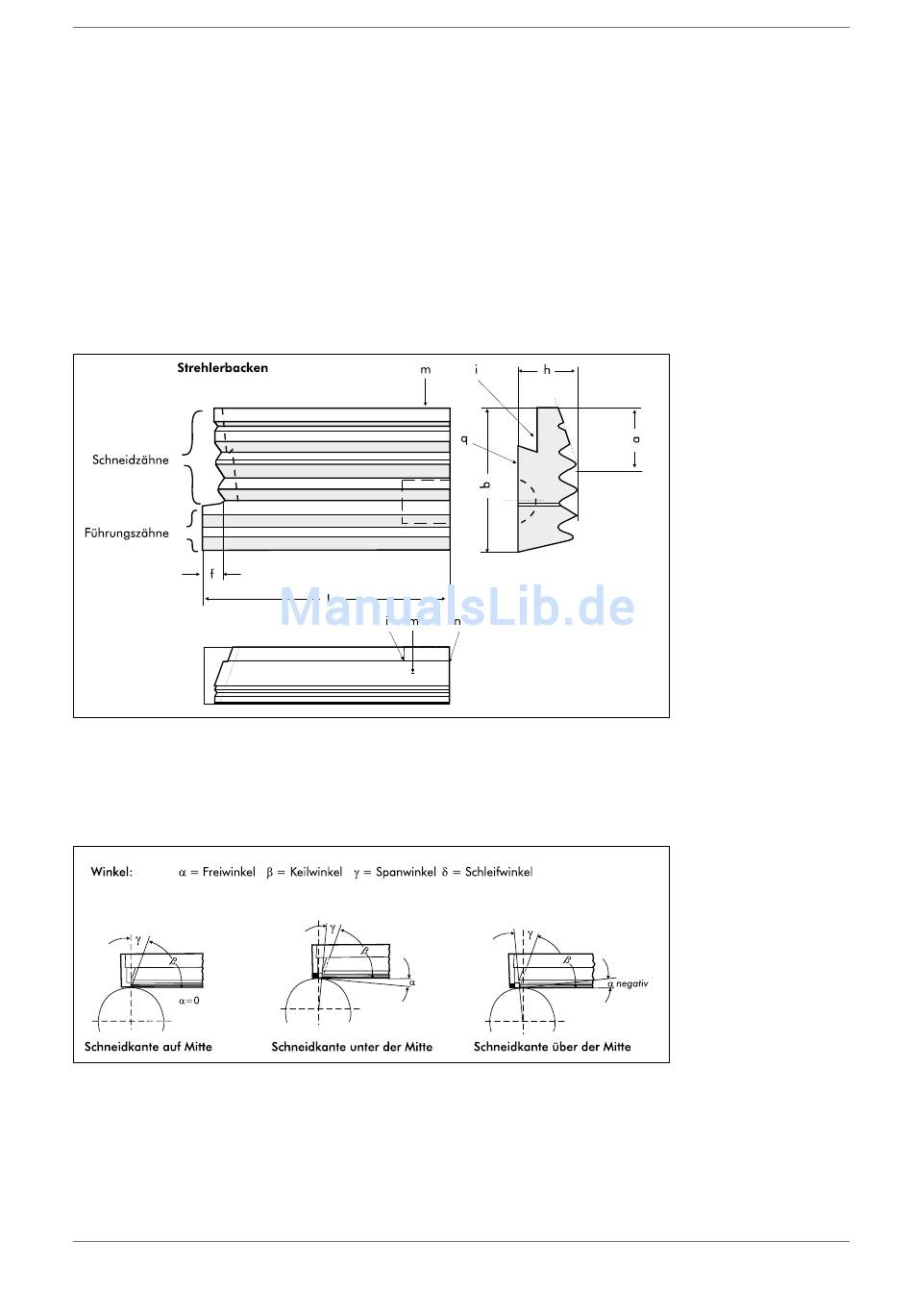

Abbildung 4:
Strehlerbacken
Abbildung 5:
Einstellung der Strehler
