Der elektrische Anschluss sowie Abgleich- und Servicearbeiten dürfen nur von einem
zugelassenen Elektrofachmann durchgeführt werden! Der folgende Anschlussplan und die
jeweils gültigen Sicherheitsbestimmungen sind zu beachten.
D D
L1 L2 L3 N
Netz
3/N/PE
400V 50Hz
Pool Master 400
D D
L1 L2 L3 N
Netz
1/N/PE
230V 50Hz
Pool Master 400
Diese Steuerung ist für den Anschluss einer Filterpumpe mit Drehzahlregelung nicht geeignet. Für derartige
Pumpen führen wir andere Steuerungen im Lieferprogramm.
Die werksseitig eingefügte Brücke zwischen den beiden mit WSK bezeichneten Klemmen muss bei Anschluss
eines Wicklungsschutzkontaktes entfernt werden. Erfolgt kein Anschluss, dann muss sie eingeschraubt
bleiben.
An den Anschlussklemmen D/D steht ein potentialfreier Kontakt für die Verbindung mit der Dosiertechnik
zur Verfügung. Dieser Kontakt ist immer dann geschlossen, wenn die Filterpumpe in Betrieb ist.
Die elektronische Steuerung ist zusammen mit der Heizung durch eine 2A-Feinsicherung im Klemmenkasten
abgesichert.
Bedienungsanleitung Pool-Master 400

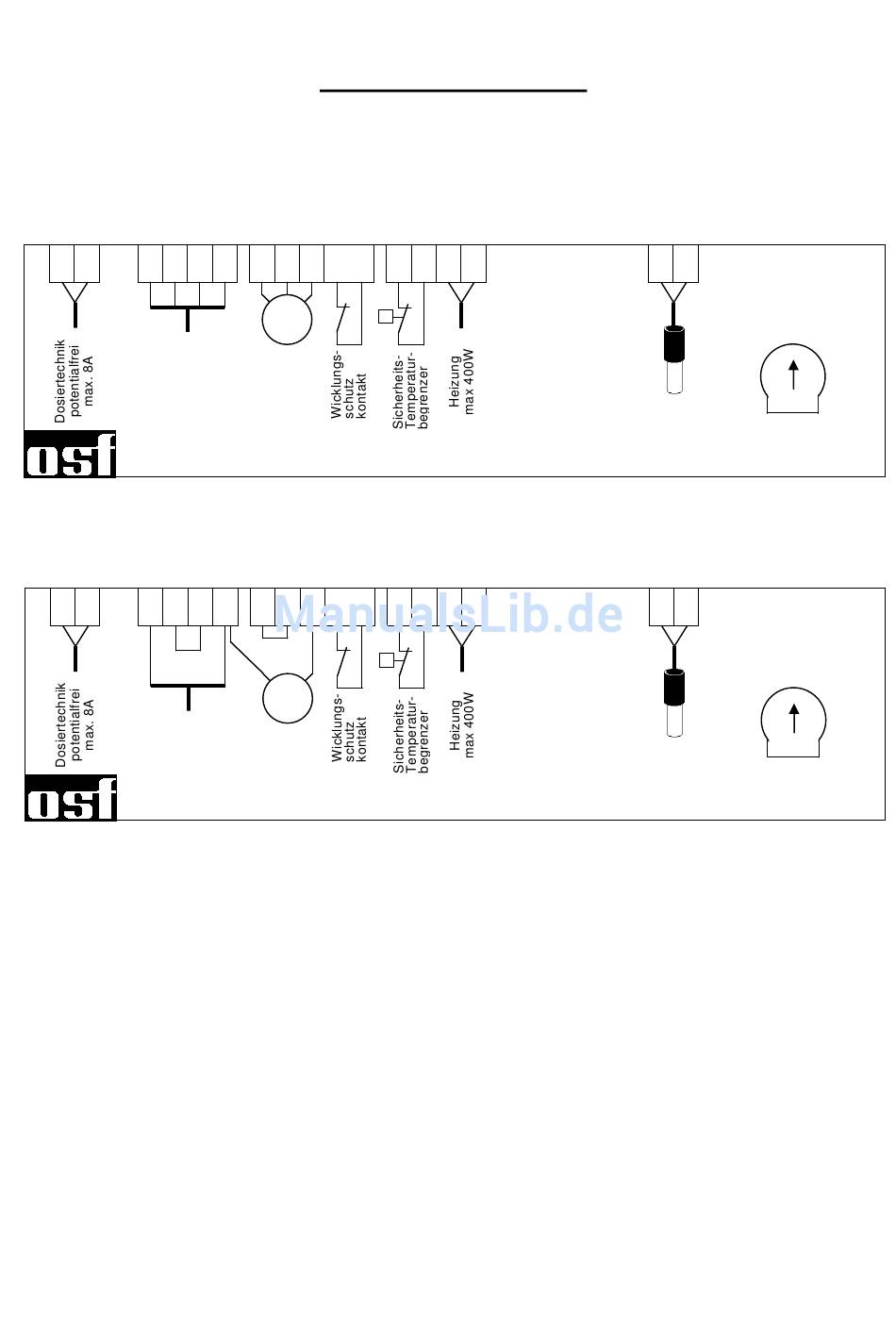

Elektrischer Anschluß:
Bei Verwendung einer 400V-Drehstrom-Pumpe:
U1
V1
W1
WSK
Th Th U2 N
M
ϑ
3~
Filterpumpe
400V
max. 8A
Bei Verwendung einer 230V-Wechselstrom-Pumpe:
U1
V1
W1
WSK
Th Th U2 N
ϑ
M
1~
Filterpumpe
230V
max. 8A
Seite: 2
15 16
NTC
Fühler
Wasser
Temp.
15 16
NTC
Fühler
Wasser
Temp.
Motorschutz
Motorschutz
