Temperaturabgleich
Stecker für
Service-
Terminal
Wir wünschen Ihnen viel Freude und Entspannung in Ihrem Schwimmbad.
Bedienungsanleitung Pool-Master 400

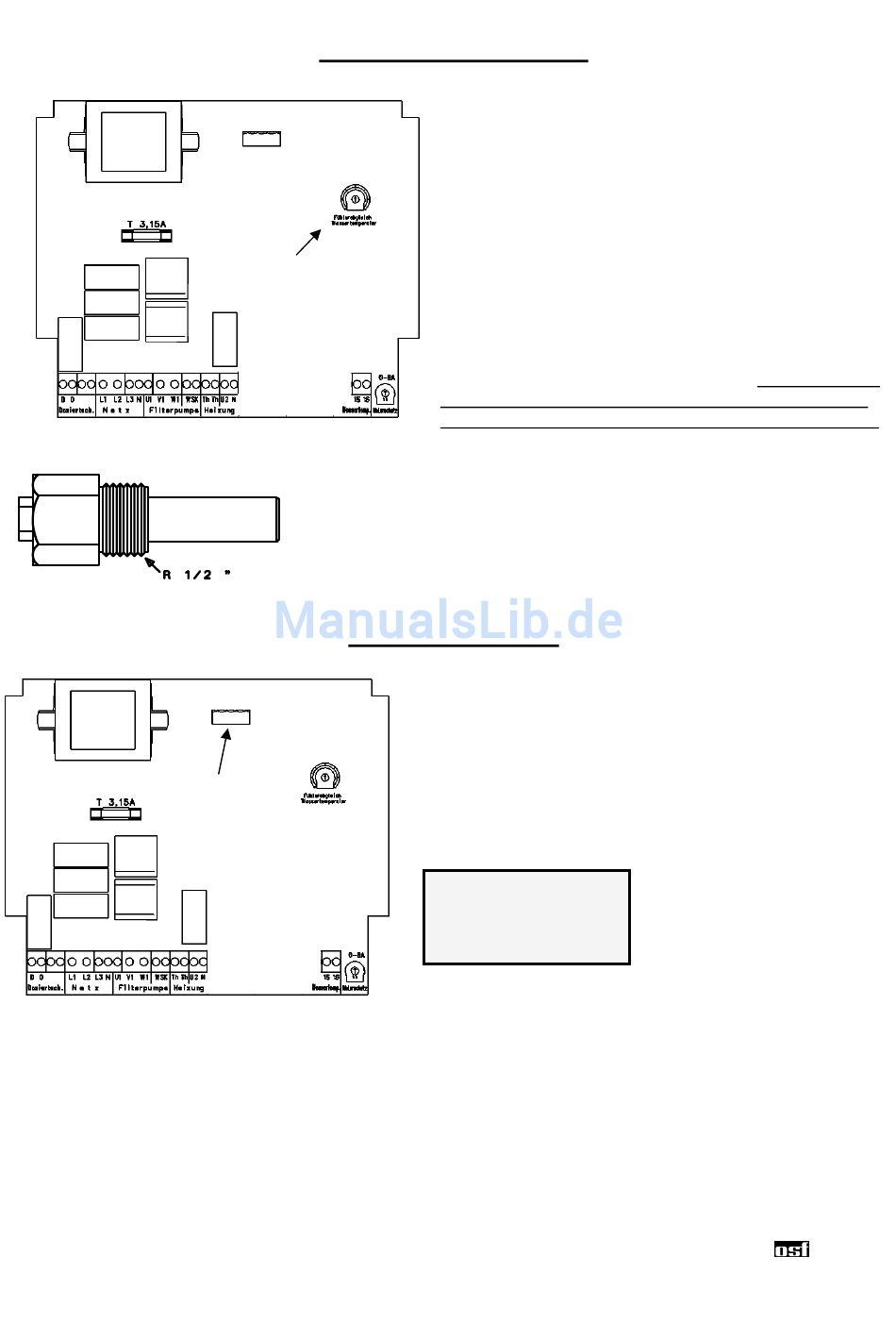

Temperatur-Regelung:
Der elektronische Temperaturregler und der
Temperaturfühler sind werksseitig aufeinander
abgeglichen. Falls der Fühler ausgewechselt wird, kann
mit einem Potentiometer im Inneren des Gerätes ein
neuer Abgleich durchgeführt werden. Wenn auf Grund
eines ungünstigen Einbauortes des Temperaturfühlers
die Wassertemperatur nicht mit der gewünschten
Temperatur übereinstimmt, kann diese mit dem selben
Potentiometer nachjustiert werden.
Der Temperaturfühler wird serienmäßig mit einer
Leitungslänge von 1,5m geliefert. Diese kann bei Bedarf
bis zu maximal 20m verlängert werden. Eine Verlegung
der Fühlerleitung in der Nähe von Netzleitungen ist zu
vermeiden, um mögliche Störeinflüsse auszuschließen.
Da eine exakte Temperaturregelung nur bei gutem Wärmeübergang
zwischen Temperaturfühler und Schwimmbadwasser erfolgt, ist eine osf-
Tauchhülse R 1/2 " (Art.Nr.3200200001) in das Rohrleitungssystem
einzubauen.
Service-Terminal:
Zur Erleichterung von Inbetriebnahme und Fehlerdiagnose
kann an diese Steuerung ein osf-Service-Terminal
(Art.Nr.3010000900) angeschlossen werden. Der
Anschluss-Stecker dafür befindet sich auf der Leiterplatte im
Inneren des Gerätes. Vor Öffnen des Gehäuses und
Einstecken des Service-Terminals ist die Steuerung
unbedingt spannungsfrei zu schalten! Auf der Anzeige
des Service-Terminals erscheinen nach Einschalten des
Steuergerätes die folgenden Betriebsdaten:
Wasser:
Solltemp.: 24,0° C
Motorstrom: 4,2A
Motorschutz: 4,5A
Seite: 4
23,8° C
momentane Wassertemperatur
gewählte Wassertemperatur
Stromaufnahme der Filterpumpe
Auslösestrom des Motorschutzes
Änderungen vorbehalten!
