Eco FTS-63 R Montageanleitung

Montageanleitung / Assembly instruction / Notice de montage

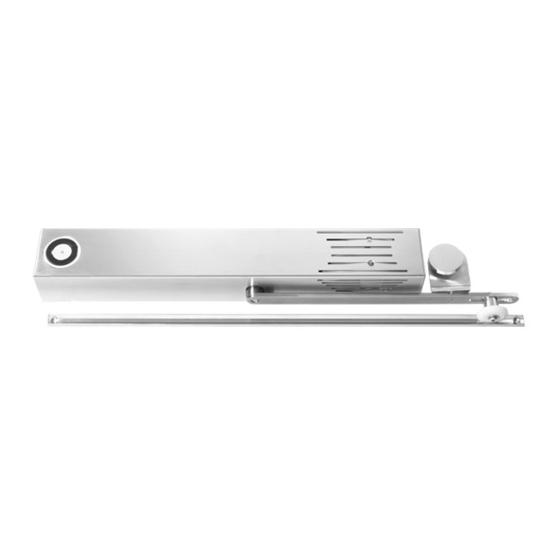

FTS-63 R mit TS-61 / 51
FTS-63 R with TS-61 / 51
FTS-63 R avec TS-61 / 51
ECO Schulte GmbH & Co. KG
Iserlohner Landstraße 89
D-58706 Menden
0432 - CPD - 0143 EN 1155:1997+A1:2002
DIN rechts - spiegelbildlich
DIN right - mirror image
DIN droite - inverser l´illustration
min. 50
Für die Montage dürfen ausschließlich Originalteile des Herstellers verwendet werden. Die Montagearbeiten müssen gemäß Anleitung von
einer qualifizierten Person durchgeführt werden. Bei Nichtbeachtung entfällt jeglicher Garantieanspruch. Diese Anleitung ist vom Monteur
nach der Montage an den Betreiber weiterzugeben!
Only original parts have to be used. The assembly has to be made by a qualified person according to the mounting instruction. In case of
non-respect the guarantee is invalid. This instruction is to be handed over to the operator by the fitter after assembly!
Impérativement utiliser la notice de montage fournie par le fabricant. La mise en œuvre et le montage doivent être exécutés par du person-
nel qualifié. Le non respect de ces règles annule catégoriquement tout droit de garantie Cette instruction est à remettre par le poseur
à l'exploitant après montage.
Leistungserklärung nach Verordnung (EU) Nr. 305/2011 finden Sie unter http://www.eco-schulte.de/leistungserklaerungen
Declaration of performance according to Regulation (EU) No 305/2011 see http://www.eco-schulte.de/declarationofperformance
Déclaration des performances conformément au règlement (UE) N° 305/2011 voir http://www.eco-schulte.de/declarationdesperformances
(DIN links / DIN rechts)
(DIN left / DIN right)
(DIN gauche / DIN droite)
04
3 8 3-6 1 1 0
Achtung !
Im magnetisch festgestellten Zustand ist
ein Mindestabstand von Bandmitte bis
zum ersten Hindernis von min. 50mm
zu gewährleisten
ECO Schulte GmbH & Co. KG
Iserlohner Landstraße 89
D-58706 Menden
0432-CPR-00099-04 EN 1154:1996+A1:2002 /
AC:2006
Force de ferme porte
TS-61 B
EN 2-5
Force de ferme porte
TS-61 B
EN 5-6
Force de ferme porte
TS-51 B
EN 1-4
Abkürzungen
Schließ-
SG
geschwindigkeit
ES Endschlag
Öffnungs-
ÖD
dämpfung
SK Schließkraft
06
4 8 1-4
4 8 2-5
4 8 5-6
Türschließergröße Max. Türbreite
Umdrehungen
Door closer size Max. door width
Rotations
Largeur de porte max.
Rotations
2 850 mm
3 950 mm
4 1100 mm
+7
5 1250 mm
+15
Türschließergröße Max. Türbreite Umdrehungen
Door closer size Max. door width
Rotations
Largeur de porte max.
Rotations
5 1250 mm
6 1400 mm +6
Türschließergröße Max. Türbreite
Umdrehungen
Max. door width
Door closer size Rotations
Largeur de porte max. Rotations
1 750 mm -7
850 mm
2
-4
3 950 mm
4 1100 mm +6
Abbrevations Abrévations
Vitesse de
CS Closing speed VF
fermeture
LS Latching speed CF Coup final
Frein á
BC Back check FO
l'ouverture
Force de
Closing force
CF FF
fermeture
1 1 3
1 1 4
1 1 4
-5
0
0
0
1/12
