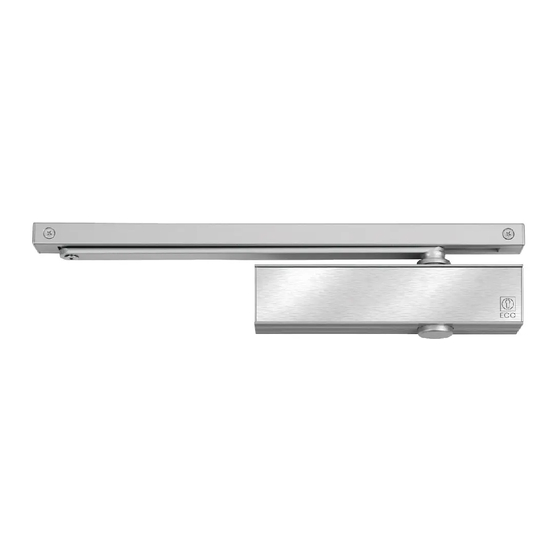

Eco SR-EF Montageanleitung

ECO Schulte GmbH & Co. KG
Iserlohner Landstraße 89
D-58706 Menden
0432 - CPD - 0031 EN 1154:1996+A1:2002
G
DIN links - spiegelbildlich
DIN left - mirror image
DIN gauche - inverser l´illustration
Für die Montage dürfen ausschließlich Originalteile des Herstellers verwendet werden. Die Montagearbeiten müssen gemäß Anleitung von
einer qualifizierten Person durchgeführt werden. Bei Nichtbeachtung entfällt jeglicher Garantieanspruch. Diese Anleitung ist vom Monteur
nach der Montage an den Betreiber weiterzugeben!
Only original parts have to be used. The assembly has to be made by a qualified person according to the mounting instruction. In case of
non-respect the guarantee is invalid. This instruction is to be handed over to the operator by the fitter after assembly!
Impérativement utiliser la notice de montage fournie par le fabricant. La mise en œuvre et le montage doivent être exécutés par du person-
nel qualifié. Le non respect de ces règles annule catégoriquement tout droit de garantie Cette instruction est à remettre par le poseur
à l'exploitant après montage.
Leistungserklärung nach Verordnung (EU) Nr. 305/2011 finden Sie unter http://www.eco-schulte.de/leistungserklaerungen
Declaration of performance according to Regulation (EU) No 305/2011 see http://www.eco-schulte.de/declarationofperformance
Déclaration des performances conformément au règlement (UE) N° 305/2011 voir http://www.eco-schulte.de/declarationdesperformances
All manuals and user guides at all-guides.com
06
3 8 1-4 1 1 3
3 8 2-5 1 1 4
3 8 5-6 1 1 4
S
ECO Schulte GmbH & Co. KG
Iserlohner Landstraße 89
D-58706 Menden
0432 - CPD - 0143 EN 1155:1997+A1:2002
0432 - CPD - 0147 EN 1158:1997+A1:2002
Türschließergröße
Door closer size
Force de ferme porte
TS-61 G
EN 2-5
Türschließergröße
Door closer size
Force de ferme porte
TS-61 G
EN 5-6
Tür
schließen
Türschließergröße
Door closer size
Force de ferme porte
TS-51 G
EN 1-4
Abkürzungen
Schließ-
SG
geschwindigkeit
Endschlag
ES
Öffnungs-
ÖD
dämpfung
SK Schließkraft
06
3 8 3-5 1 1
Max. Türbreite
Umdrehungen
Max. door width
Rotations
Largeur de porte max.
Rotations
2 850 mm
-5
3 950 mm
0
4 1100 mm
+7
5 1250 mm
+15
Max. Türbreite
Umdrehungen
Max. door width
Rotations
Largeur de porte max.
Rotations
5 1250 mm 0
6 1400 mm +6
Max. Türbreite
Umdrehungen
Max. door width
Rotations
Largeur de porte max.
Rotations
1 750 mm -7
2 850 mm
-4
3 950 mm 0
4 1100 mm +6
Abbrevations Abrévations
Vitesse de
CS Closing speed VF
fermeture
Latching speed Coup final
LS CF
Frein á
BC Back check FO
l'ouverture
Force de
CF Closing force FF
fermeture
0
1/17
