Eco SR Montageanleitung

Montageanleitung / Assembly instruction / Notice de montage

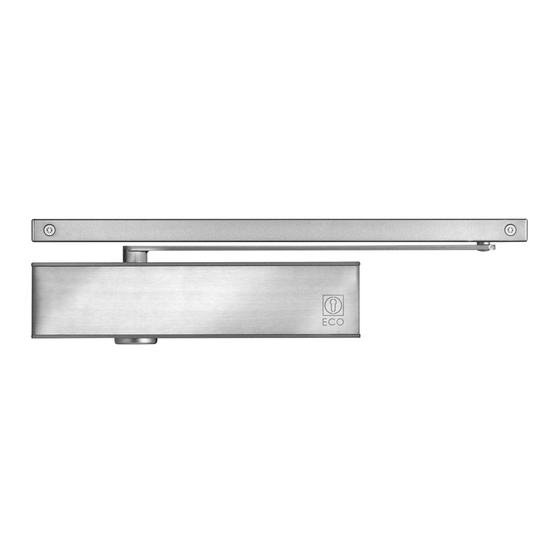

SR mit TS-61 / 51 B
SR with TS-61 / 51 B
SR avec TS-61 / 51 B
ECO Schulte GmbH & Co. KG
Iserlohner Landstraße 89
D-58706 Menden
EN 1154:1996+A1:2002 /
0432 - CPD - 0031
AC:2006
G
DIN rechts - spiegelbildlich
DIN right - mirror image
DIN droite - inverser l´illustration
Für die Montage dürfen ausschließlich Originalteile des Herstellers verwendet werden. Die Montagearbeiten müssen gemäß Anleitung von
einer qualifizierten Person durchgeführt werden. Bei Nichtbeachtung entfällt jeglicher Garantieanspruch. Diese Anleitung ist vom Monteur
nach der Montage an den Betreiber weiterzugeben!
Only original parts have to be used. The assembly has to be made by a qualified person according to the mounting instruction. In case of
non-respect the guarantee is invalid. This instruction is to be handed over to the operator by the fitter after assembly!
Impérativement utiliser la notice de montage fournie par le fabricant. La mise en œuvre et le montage doivent être exécutés par du person-
nel qualifié. Le non respect de ces règles annule catégoriquement tout droit de garantie Cette instruction est à remettre par le poseur
à l'exploitant après montage.
Leistungserklärung nach Verordnung (EU) Nr. 305/2011 finden Sie unter http://www.eco-schulte.de/leistungserklaerungen
Declaration of performance according to Regulation (EU) No 305/2011 see http://www.eco-schulte.de/declarationofperformance
Déclaration des performances conformément au règlement (UE) N° 305/2011 voir http://www.eco-schulte.de/declarationdesperformances
(DIN links / DIN rechts spiegelbildlich)
(DIN left / DIN right mirror image)
(DIN gauche / DIN droite inverser l'illustration)
06
4 8 1-4 1 1 3
4 8 2-5 1 1 4
4 8 5-6 1 1 4
S
ECO Schulte GmbH & Co. KG
Iserlohner Landstraße 89
D-58706 Menden
EN 1158:1997+A1:2002 /
0432 - CPD - 0147
AC:2006
Türschließergröße
Force de ferme porte
TS-61 B
EN 2-5
Türschließergröße
Force de ferme porte
TS-61 B
EN 5-6
Türschließergröße
Force de ferme porte
TS-51 B
EN 1-4
Abkürzungen
Schließ-
SG
geschwindigkeit
ES Endschlag
Öffnungs-
ÖD
dämpfung
SK Schließkraft
06
3 8 3-6
Max. Türbreite
Umdrehungen
Door closer size Max. door width
Rotations
Largeur de porte max. Rotations
2 850 mm
-5
3 950 mm
0
4 1100 mm
+7
5 1250 mm
+15
Max. Türbreite
Umdrehungen
Door closer size Max. door width Rotations
Largeur de porte max.
Rotations
5 1250 mm 0
6 1400 mm +6
Max. Türbreite Umdrehungen
Door closer size Max. door width
Rotations
Largeur de porte max.
Rotations
1 750 mm -7
2 850 mm
-4
3 950 mm 0
1100 mm +6
4
Abbreviations Abréviations
Vitesse de
CS Closing speed VF
fermeture
LS Latching speed CF Coup final
Frein á
BC FO
Back check
l'ouverture
Force de
CF Closing force FF
fermeture
m a x .
3 , 5 m m
1 1 3
1/10
