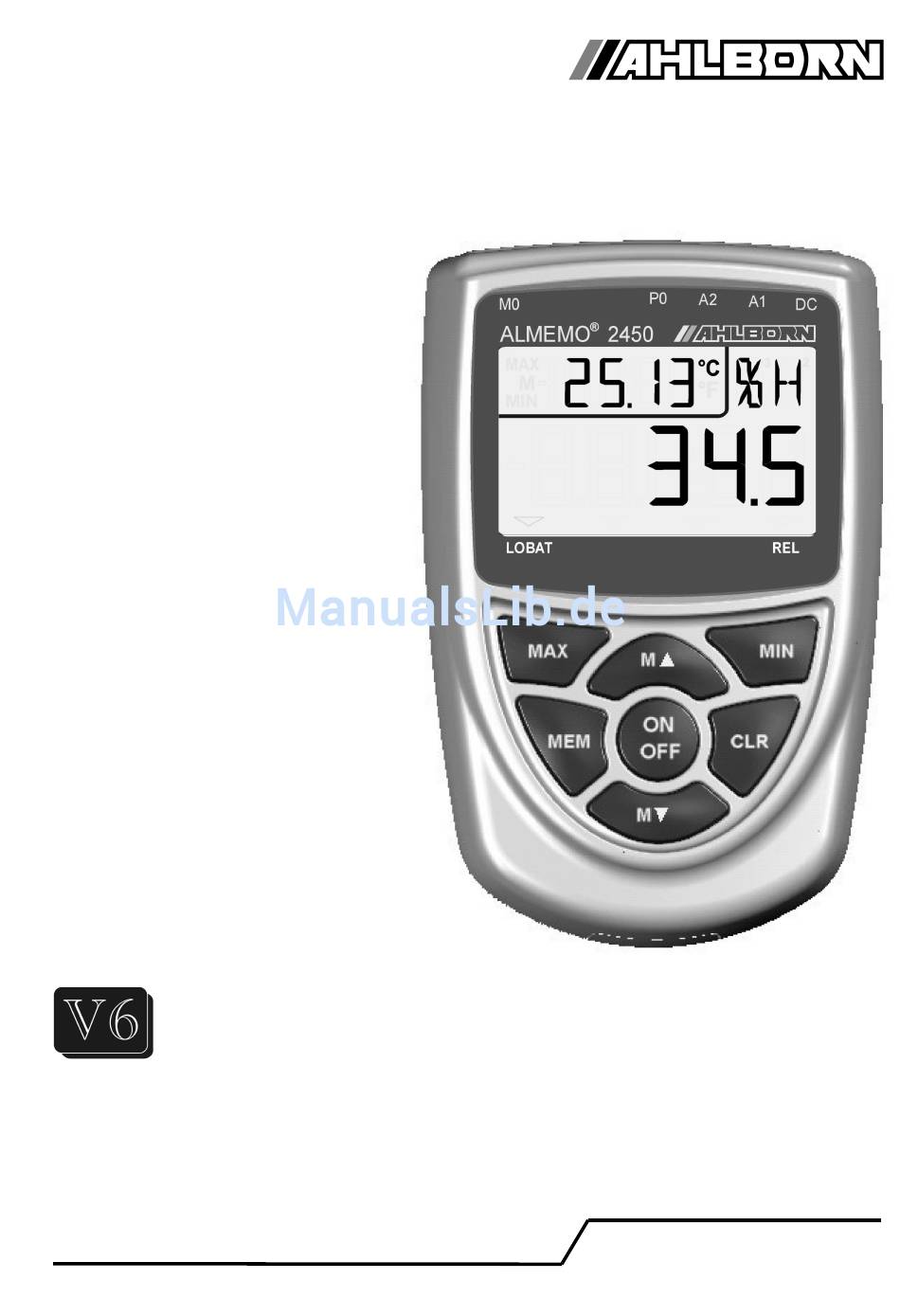

- Seite 1 ____________________________ Bedienungsanleitung Deutsch Universalmessgerät ® ALMEMO 2450-1L V2.3 06.11.2013 www.ahlborn.com...
-
Seite 2: Bedienelemente
1. Bedienelemente 1. BEDIENELEMENTE (1) Messeingänge M0 für viele ALMEMO-Fühler M10...M30 3 Zusatzkanäle (2) LCD-Anzeige Funktionsfeld (a) Funktion (b) Messstelle, 2.Messwert (c) Dimension von 2.Messwert Hauptfeld (d) Dimension von 1. Messwert (e) 1. Messwert (f) Betriebszustände: LOBAT Batteriespannung < 3.8V Relativmessung (3) Bedientasten Gerät einschalten,... -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis 2. INHALTSVERZEICHNIS 1. BEDIENELEMENTE...................2 3. ALLGEMEINES..................4 3.1 Garantie....................4 3.2 Lieferumfang..................5 3.3 Entsorgung..................5 4. SICHERHEITSHINWEISE................6 4.1 Besondere Bedienhinweise..............7 4.2 Umgang mit Batterien bzw. Akkus.............7 5. EINFÜHRUNG.................... 8 5.1 Funktionen...................8 6. INBETRIEBNAHME..................10 7. STROMVERSORGUNG................10 7.1 Batteriebetrieb und Versorgungsspannungskontrolle....10 7.2 Fühlerversorgung................10 7.3 Ein-, Ausschalten, Neuinitialisierung..........11 7.4 Datenpufferung..................11... -
Seite 4: Allgemeines
3. Allgemeines 3. ALLGEMEINES Herzlichen Glückwunsch zum Kauf dieses innovativen ALMEMO ® -Messgerä- tes. Durch die patentierten ALMEMO ® -Stecker konfiguriert sich das Gerät selbst und damit Hilfe sollte Ihnen die Bedienung nicht schwerfallen. Anderer- seits erlaubt das Gerät den Anschluss der unterschiedlichsten Fühler und Peripheriegeräte mit vielen Spezialfunktionen. -
Seite 5: Lieferumfang
Lieferumfang 3.2 Lieferumfang Achten Sie beim Auspacken auf Beschädigungen des Gerätes und die Voll- ständigkeit der Lieferung: Messgerät ALMEMO 2450-1L mit 3 Alkaline-Mignon-Batterien, ® diese Bedienungsanleitung, ALMEMO ® -Handbuch, CD mit Software AMR-Control und nützlichem Zubehör Im Falle eines Transportschadens ist das Verpackungsmaterial aufzubewah- ren und der Lieferant umgehend zu informieren. -
Seite 6: Sicherheitshinweise
4. Sicherheitshinweise 4. SICHERHEITSHINWEISE GEFAHR Lebens-, Verletzungsgefahr und Verursachung von Sach- schäden! Bedienungsanleitung vor erster Inbetriebnahme sorgfältig lesen! Allgemeine Sicherheitshinweise und auch die in den ande- ren Kapiteln eingefügten speziellen Sicherheitshinweise beachten! Es bestehen Gefahren bei: Missachtung der Bedienungsanleitung und aller darin •... -
Seite 7: Besondere Bedienhinweise
Besondere Bedienhinweise 4.1 Besondere Bedienhinweise Wenn das Gerät aus kalter Umgebung in den Betriebsraum gebracht • wird, kann auf der Elektronik Betauung auftreten. Bei Thermoelement- messungen sind bei starken Temperaturänderungen zudem größere Messfehler möglich. Warten Sie deshalb, bis das Gerät an die Umge- bungstemperatur angepasst ist, bevor Sie es in Betrieb nehmen. -
Seite 8: Einführung
5. Einführung 5. EINFÜHRUNG ® Das Messgerät ALMEMO 2450-1L ist ein neuer Vertreter aus der einzigarti- gen Familie von Messgeräten, die alle mit dem von der Fa. Ahlborn patentier- ® ® ten ALMEMO -Stecker-System ausgerüstet sind. Der intelligente ALMEMO Stecker bietet beim Anschluss der Fühler und Peripheriegeräte entscheidende Vorteile, weil alle Parameter im Stecker in einem EEPROM gespeichert sind und damit beim Anstecken jegliche Programmierung entfällt. - Seite 9 Funktionen controller erhältlich. Auf diese Weise lassen sich viele Sensoren an jedes AL- ® MEMO - Messgerät anschließen und untereinander austauschen, ohne ir- gendeine Einstellung vornehmen zu müssen. Dimension Die 2-stellige Dimension kann bei jedem Messkanal geändert werden, so dass im Display und im Ausdruck, z.B.
-
Seite 10: Inbetriebnahme
5. Einführung Max- und Minwert Bei jeder Messung wird der Maximal- und Minimalwert erfasst und abgespei- chert. Diese Werte können angezeigt, ausgegeben und gelöscht werden. Messwertspeicher 1 Messwert kann im Display auf Tastendruck gespeichert werden. 6. INBETRIEBNAHME 1. Messwertgeber an die Buchse M0 (1) anstecken s. 8. 2. -
Seite 11: Ein-, Ausschalten, Neuinitialisierung
Ein-, Ausschalten, Neuinitialisierung 7.3 Ein-, Ausschalten, Neuinitialisierung Zum Einschalten des Gerätes betätigen Sie die Taste (3) in der Mitte OFFr des Tastenfeldes, zum Ausschalten drücken Sie die Taste länger. OFFr Nach dem Ausschalten bleiben alle gespeicherten Werte und Einstellungen er- halten (s. -
Seite 12: Messeingänge Und Zusatzkanäle
8. Anschluss der Messwertgeber 8.2 Messeingänge und Zusatzkanäle Das Messgerät ALMEMO 2450-1L besitzt eine Eingangsbuchse (1), der zu- ® nächst der Messkanal M0 zugeordnet sind. ALMEMO -Fühler können jedoch bei Bedarf bis zu 4 Kanäle bereitstellen. Die Zusatzkanäle sind vor allem bei Feuchtefühlern mit 4 Messgrößen (Temperatur/Feuchte/Taupunkt/Mischungs-... -
Seite 13: Anzeige Und Tastatur
Anzeige und Tastatur 9. ANZEIGE UND TASTATUR 9.1 Anzeige Die Anzeige (2) des Messgerätes ALMEMO ® 2450-1L besteht aus einer 2-zeili- gen LCD-Anzeige mit fünf 7-Segment-Digits (e) und zwei 16-Segment-Digits (d) im Hauptfeld zur Darstellung des Messwertes, viereinhalb 7-Segment-Digits (b) für verschiedene Messfunktionen (a) und 2 Pfeilen (f) zur Anzeige des Be- triebszustandes im Funktionsfeld. -
Seite 14: Tastatur
9. Anzeige und Tastatur Besondere Betriebszustände und Störfälle Segmenttest der Anzeige: automatisch nach dem Einschalten Versorgungsspannung: Anzeige nach dem Segmenttest unter 3.8 V: Pfeil LOBAT leuchtet Relativmessung zu einem Bezugswert: Pfeil REL leuchtet Checksummenfehler der CALEr Gerätekalibrierung: Nicht angeschlossene Fühler, ----- deaktivierte Messstellen: Messbereich/Funktion nicht erlaubt:... -
Seite 15: Funktion
Tastatur Funktion: Taste Anwahl der Messstellen: (s. 10.1.1) oder M ▲ M ▼ Anzeige des Maximalwertes: (s. 10.2) Löschen langdrücken Anzeige des Minimalwertes: (s. 10.2) Löschen langdrücken Nullsetzen des Messwertes : (s. 10.4) Löschen langdrücken Speichern eines Messwertes: (s. 10.3) Anzeige der Batteriespannung: ON OFF 10. -
Seite 16: Messbereiche
10. Messen 10.1.2 Messbereiche Bei jeder Kanalumschaltung oder bei Fühlerbruch erscheint im Display das Kürzel des Messbereichs. Zur Identifizierung sind in der folgenden Tabelle alle von diesem Gerät unterstützten möglichen Messbereiche aufgelistet. Messwertgeber Fühler/Stecker Messbereich Dim Kürzel °C NiCr NiCr-Ni (K) FT Axxx -200.0...+1370.0 °C... -
Seite 17: Doppelanzeige
Messwert Messwertgeber Fühler/Stecker Messbereich Dim Kürzel Funktionskanäle: Maximalwert von Kanal Mb1 beliebig Minimalwert von Kanal Mb1 beliebig Alrn Alarmwert von Kanal Mb1 beliebig MESS Messwert von Mb1 beliebig Vergleichsstellentemperatur beliebig °C TK=Temperaturkompensation 10.1.3 Doppelanzeige Bei allen Doppelfühlern mit einem Tempera- turfühler auf dem 1. -
Seite 18: Messwertspeicher
10. Messen 10.3 Messwertspeicher Beim Messgerät ALMEMO 2450-1L kann ein ® Messwert gespeichert werden. Abspeichern des Messwertes mit: Danach erscheint im Funktionsfeld der zuletzt gespeicherte Wert mit dem Symbol ´M´ davor. Rückkehr zur Kanalanzeige: M ▲ 10.4 Relativmessung Eine nützliche Funktion ist es, den Messwert an bestimmten Orten oder zu bestimmten Zei- ten nullsetzen zu können, um dann nur die Ab- weichung von diesem Bezugswert zu beob-... -
Seite 19: Automatische Abschaltung
Gerätekonfiguration Zur Eingabe des Wertes drücken Sie zunächst: der Wert blinkt Geändert wird der Wert mit den Tasten: oder M ▲ M ▼ Löschen der Parameter mit Taste: Die Eingabe wird beendet wieder mit der Taste: Beenden der Konfiguration jederzeit mit Taste: 11.1 Automatische Abschaltung Um die Batterie zu schonen, kann im Menüpunkt ´AOFF´... -
Seite 20: Konformitätserklärung
Bedienungsanleitung beschrieben ist, dann muss es mit einer kurzen Fehlerbeschreibung ins Werk nach Holzkirchen eingeschickt wer- den (s. 14.4). 13. KONFORMITÄTSERKLÄRUNG Hiermit erklären wir, Ahlborn Mess- und Regelungstechnik GmbH, dass das Messgerät ALMEMO ® 2450-1L das CE-Zeichen trägt und den Bestimmungen der Niederspannungsrichtlinie und den wesentlichen Schutzanforderungen der Richtlinie über die elektromagnetische Verträglichkeit 89/336/EWG entspricht. -
Seite 21: Anhang
Anhang 14. ANHANG 14.1 Technische Daten Messeingänge: 1 ALMEMO ® -Buchse für ALMEMO ® -Flachstecker Messkanäle: max. 3 Zusatzkanäle für Doppelfühler und Funktionskanäle AD-Wandler: Delta-Sigma 16 bit, 2.5 M/s, Verst. 1..100 Messbereiche: s. Messbereichsliste Kap. 10.1.2 auf S. 16 Einige Messbereiche weichen von den Standard- ALMEMO-Bereichen ab Gleichtakt-Eingangsbereich: -0.26...+2,6V, Überlast max. -
Seite 22: Stichwortverzeichnis
14. Anhang 14.3 Stichwortverzeichnis Abschaltzeit Akkus Anschluss der Messwertgeber Ansprechpartner 14.4 Anwahl einer Messstelle 10.1.1 Anzeige AOFF 11.1 Ausschalten 11, 14 Ausstattung 14.1 Automatische Abschaltung 11.1 Batteriebetrieb Batterien Batteriespannung Bedienhinweise Beratungsingenieure 14.4 Best.-Nr. 14.2 Betauung Betriebszustände Bezugswert 10.4 Datenpufferung Doppelanzeige 10.1.3 Ein-, Ausschalten Einführung... - Seite 23 Stichwortverzeichnis Inbetriebnahme Kältemittel 14.2 Kanalbelegung Konformitätserklärung Kundendienst 14.4 Kürzel des Messbereichs 10.1.2 Lieferumfang LOBAT 2, 14f. Maximalwert 10.2 Messbereiche 10.1.2 Messbereichsüberschreitung Messeingänge 14.1 12, 21 Messen Messfunktionen Messwert 10.1 Messwertgeber Messwertspeicher 10.3 Minimalwert 10.2 Neuinitialisierung 2, 11 Nullsetzen 10.4 ON OFF 14f.
-
Seite 24: Ihre Ansprechpartner
14. Anhang 14.4 Ihre Ansprechpartner Ahlborn Mess- und Regelungstechnik GmbH, Eichenfeldstraße 1-3, D-83607 Holzkirchen, Tel. +49(0)8024/3007-0, Fax +49(0)8024/300710 Internet: http://www.ahlborn.com, email: amr@ahlborn.com Kundendienst / Hotline Florian Plessner, Telefon 08024/3007-38 Beratungsingenieure in Ihrer Region Niedersachsen - Hamburg - Bremen - Schleswig-Holstein Dipl.-Ing.
