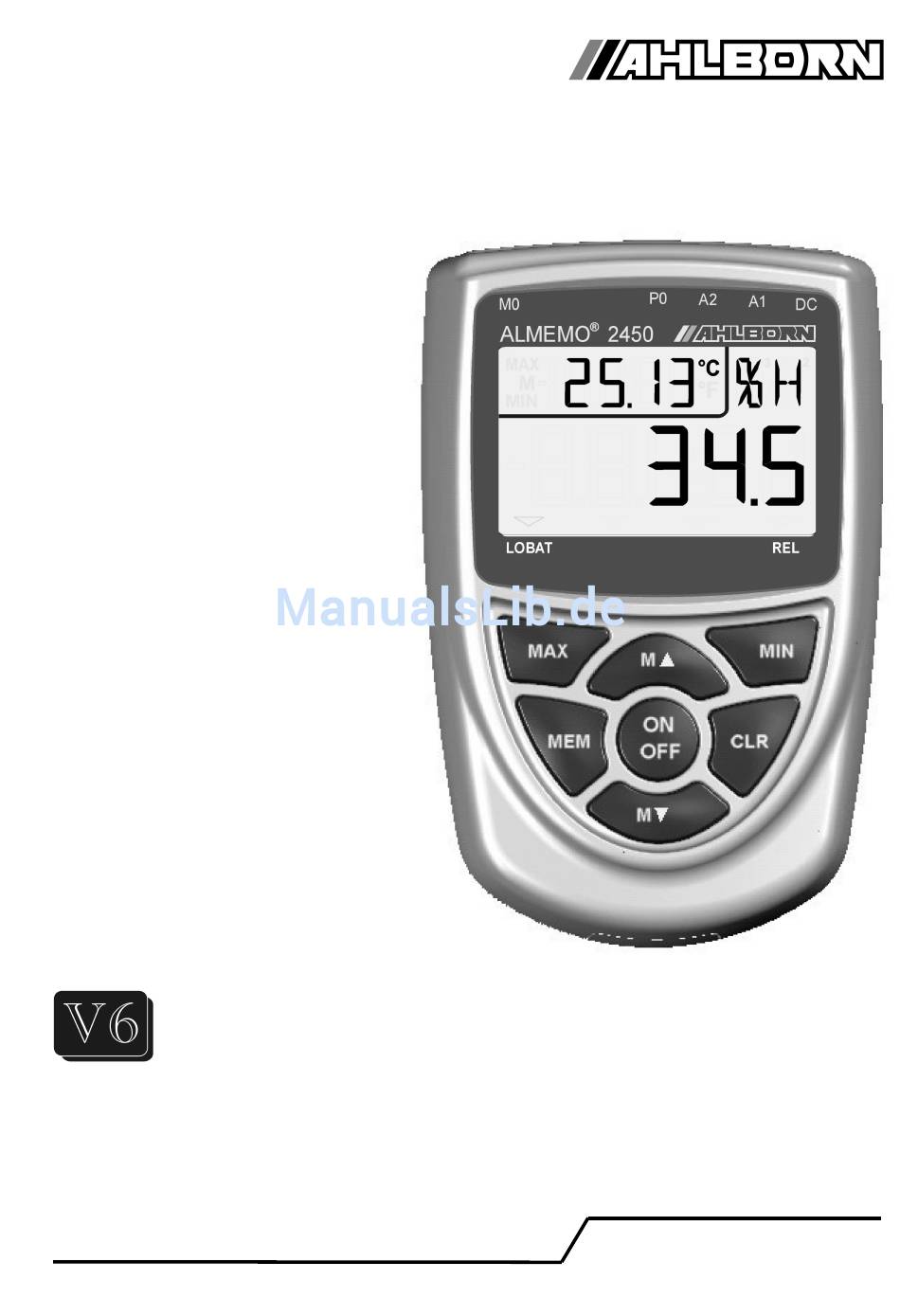

- Seite 1 ____________________________ Bedienungsanleitung Deutsch Universalmessgerät ® ALMEMO 2450-1 V2.3 06.11.2013 www.ahlborn.com...
-
Seite 2: Bedienelemente
1. Bedienelemente 1. BEDIENELEMENTE (1) Messeingänge M0 für viele ALMEMO-Fühler M10...M30 3 Zusatzkanäle (2) Analogausgang P0 (Option) P0 Klemmstecker (ZA 1000-KS) (3) Ausgänge A1, A2 A1 Schnittstelle USB (ZA 1919-DKU) RS232 (ZA 1909-DK5) LWL (ZA 1909-DKL) Ethernet (ZA 1945-DK) RS 422 (ZA 5099-NVL/NVB) Triggereingang (ZA 1000-ET/EK) Relaisausgänge (ZA 1006-EGK) A2 Netzwerkkabel (ZA1999-NK5/NKL) -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis 2. INHALTSVERZEICHNIS 1. BEDIENELEMENTE...................2 3. ALLGEMEINES..................5 3.1 Garantie....................5 3.2 Lieferumfang..................6 3.3 Entsorgung..................6 4. SICHERHEITSHINWEISE................7 4.1 Besondere Bedienhinweise..............8 4.2 Umgang mit Batterien bzw. Akkus.............8 5. EINFÜHRUNG.................... 9 5.1 Funktionen...................9 5.1.1 Fühlerprogrammierung..............9 5.1.2 Messung..................11 5.1.3 Ablaufsteuerung.................11 6. INBETRIEBNAHME..................13 7. - Seite 4 2. Inhaltsverzeichnis 12.3 Automatische Abschaltung............25 12.4 Geräteverriegelung.................25 13. FEHLERSUCHE..................26 14. KONFORMITÄTSERKLÄRUNG...............27 15. ANHANG....................28 15.1 Technische Daten................28 15.2 Produktübersicht........................................29 15.3 Stichwortverzeichnis..............30 15.4 Ihre Ansprechpartner..............32 ALMEMO ® 2450-1...
-
Seite 5: Allgemeines
Allgemeines 3. ALLGEMEINES Herzlichen Glückwunsch zum Kauf dieses innovativen ALMEMO ® -Messgerä- tes. Durch die patentierten ALMEMO ® -Stecker konfiguriert sich das Gerät selbst und damit Hilfe sollte Ihnen die Bedienung nicht schwerfallen. Anderer- seits erlaubt das Gerät den Anschluss der unterschiedlichsten Fühler und Peripheriegeräte mit vielen Spezialfunktionen. -
Seite 6: Lieferumfang
3. Allgemeines 3.2 Lieferumfang Achten Sie beim Auspacken auf Beschädigungen des Gerätes und die Voll- ständigkeit der Lieferung: Messgerät ALMEMO ® 2450-1 mit 3 Alkaline-Mignon-Batterien, diese Bedienungsanleitung, ALMEMO ® -Handbuch, CD mit Software AMR-Control und nützlichem Zubehör Im Falle eines Transportschadens ist das Verpackungsmaterial aufzubewah- ren und der Lieferant umgehend zu informieren. -
Seite 7: Sicherheitshinweise
Sicherheitshinweise 4. SICHERHEITSHINWEISE GEFAHR Lebens-, Verletzungsgefahr und Verursachung von Sach- schäden! Bedienungsanleitung vor erster Inbetriebnahme sorgfältig lesen! Allgemeine Sicherheitshinweise und auch die in den ande- ren Kapiteln eingefügten speziellen Sicherheitshinweise beachten! Es bestehen Gefahren bei: Missachtung der Bedienungsanleitung und aller darin •... -
Seite 8: Besondere Bedienhinweise
4. Sicherheitshinweise GEFAHR Warnung vor explosionsfähiger Atmosphäre oder Stoffen! Es besteht Explosionsgefahr in der Nähe von Kraftstoffen oder Chemikalien! Benutzen Sie das Gerät nicht in Sprenggebieten oder an Tank- stellen! 4.1 Besondere Bedienhinweise Wenn das Gerät aus kalter Umgebung in den Betriebsraum gebracht •... -
Seite 9: Einführung
Einführung 5. EINFÜHRUNG ® Das Messgerät ALMEMO 2450-1 ist ein neuer Vertreter aus der einzigartigen Familie von Messgeräten, die alle mit dem von der Fa. Ahlborn patentierten ® ® ALMEMO -Stecker-System ausgerüstet sind. Der intelligente ALMEMO -Ste- cker bietet beim Anschluss der Fühler und Peripheriegeräte entscheidende Vorteile, weil alle Parameter im Stecker in einem EEPROM gespeichert sind und damit beim Anstecken jegliche Programmierung entfällt. - Seite 10 5. Einführung Messbereiche Für Sensoren mit nichtlinearer Kennlinie, wie z.B 7 Thermoelementarten, Ntc- Fühler, sowie Strömungsaufnehmer (Flügelräder, Thermoanemometer) sind entsprechende Messbereiche vorhanden. Für Feuchtefühler gibt es zusätzlich Funktionskanäle, die auch die Feuchtegrößen Taupunkt, Mischungsverhältnis, Dampfdruck und Enthalpie berechnen. Die Messwerte anderer Sensoren kön- nen über die Spannungs- und Strombereiche mit individueller Skalierung im Stecker problemlos erfasst werden.
-
Seite 11: Messung
Funktionen Fühlerverriegelung Alle Fühlerdaten, die im EEPROM des Steckers gespeichert sind, lassen sich über eine gestaffelte Verriegelung vor ungewolltem Zugriff schützen. 5.1.2 Messung Für 1 Messwertaufnehmer stehen insgesamt bis zu 4 Messkanäle zur Verfü- gung, d.h. es können auch Doppelfühler, unterschiedlich skalierte Fühler oder Fühler mit Funktionskanälen ausgewertet werden. - Seite 12 5. Einführung ein externes Triggersignal oder Grenzwertüberschreitungen gestartet und ge- stoppt werden. Zeit und Datum Uhrzeit und Datum sind einstellbar und dienen zur Protokollierung einer Mes- sung. Bei einem Batteriewechsel gehen die Werte verloren und müssen neu gesetzt werden. Zyklus Der Zyklus ist zwischen 1 s und 59 h, 59 min und 59 s programmierbar.
-
Seite 13: Inbetriebnahme
Inbetriebnahme 6. INBETRIEBNAHME 1. Messwertgeber an die Buchse M0 (1) anstecken s. 8. 2. Stromversorgung mit 3 Mignonzellen oder Netzadapter sicherstellen s. 7.1, 7.2 3. Zum Einschalten Taste (6) drücken s. 7.5 4. Messkanäle anwählen mit Taste M▲ (6), Messwerte ablesen (5e) s. 10.1.1 5. -
Seite 14: Netzbetrieb
7. Stromversorgung das Gerät ab. Zum Wechseln der Batterien muss der Batteriedeckel (7) auf der Geräterückseite aufgeschraubt werden. 7.2 Netzbetrieb Das Gerät ALMEMO 2450-1 erlaubt eine Fremdversorgung vorzugsweise mit ® dem Netzadapter ZA 1312-NA1 (12V/0.2A) über die Buchse DC (4). Beachten Sie dabei die Netzspannung! 7.3 Externe Gleichspannungsversorgung An die Buchse DC (4) kann auch eine andere Gleichspannung von 10..30V (min. -
Seite 15: Anschluss Der Messwertgeber
Dichtlippe einen Spritzwasserschutz für die Buchseneinheit bietet. Für un- genutzte Buchsen gibt es passende Abdeckstöpsel. 8.2 Messeingänge und Zusatzkanäle Das Messgerät ALMEMO 2450-1 besitzt eine Eingangsbuchse (1), der zu- ® nächst der Messkanal M0 zugeordnet sind. ALMEMO -Fühler können jedoch bei Bedarf bis zu 4 Kanäle bereitstellen. -
Seite 16: Potentialtrennung
8. Anschluss der Messwertgeber Bei dem Messgerät ergibt sich damit folgende Kanalbelegung: Fühlerkanäle 4. Kanal 3. Kanal 2. Kanal 1. Kanal 8.3 Potentialtrennung Beim Aufbau einer funktionierenden Messanordnung ist es sehr wichtig, dass zwischen Fühlern, Stromversorgung und Peripheriegeräten keine Ausgleichs- ströme fließen können. -
Seite 17: Anzeige
Anzeige und Tastatur 9. ANZEIGE UND TASTATUR 9.1 Anzeige Die Anzeige (5) des Messgerätes ALMEMO ® 2450-1 besteht aus einer 2-zeili- gen LCD-Anzeige mit fünf 7-Segment-Digits (e) und zwei 16-Segment-Digits (d) im Hauptfeld zur Darstellung des Messwertes, viereinhalb 7-Segment-Digits (b) für verschiedene Messfunktionen (a) und 2 Pfeilen (f) zur Anzeige des Be- triebszustandes im Funktionsfeld. -
Seite 18: Tastatur
9. Anzeige und Tastatur Besondere Betriebszustände und Störfälle Segmenttest der Anzeige: automatisch nach dem Einschalten Versorgungsspannung: Anzeige nach dem Segmenttest unter 3.8 V: Pfeil LOBAT leuchtet Relativmessung zu einem Bezugswert: Pfeil REL leuchtet Messwert korrigiert Pfeil CORR leuchtet Checksummenfehler der CALEr Gerätekalibrierung: Nicht angeschlossene Fühler,... -
Seite 19: Funktion
Tastatur Funktion: Taste Anwahl der Messstellen: (s. 10.1.1) oder M ▲ M ▼ Anzeige des Maximalwertes: (s. 10.2) Löschen langdrücken Anzeige des Minimalwertes: (s. 10.2) Löschen langdrücken Nullsetzen des Messwertes : (s. 10.4) Löschen langdrücken Speichern eines Messwertes: (s. 10.3) Anzeige der Batteriespannung: ON OFF 10. -
Seite 20: Messbereiche
10. Messen 10.1.2 Messbereiche Bei jeder Kanalumschaltung oder bei Fühlerbruch erscheint im Display das Kürzel des Messbereichs. Zur Identifizierung sind in der folgenden Tabelle alle von diesem Gerät unterstützten möglichen Messbereiche aufgelistet. Messwertgeber Fühler/Stecker Messbereich Dim Kürzel °C NiCr NiCr-Ni (K) FT Axxx -200.0...+1370.0 °C... -
Seite 21: Doppelanzeige
Messwert Messwertgeber Fühler/Stecker Messbereich Dim Kürzel Funktionskanäle: Maximalwert von Kanal Mb1 beliebig Minimalwert von Kanal Mb1 beliebig A[t] Mittelwert M(t) über Zeit von Mb1 beliebig A[n] Mittelwert M(n) von Mb2 bis Mb1 beliebig S[n] Summe S(n) von Mb2 bis Mb1 beliebig S[t] Gesamtpulszahl S(t) von Mb1... -
Seite 22: Messwertspeicher
10. Messen 10.3 Messwertspeicher Beim Messgerät ALMEMO 2450-1 kann ein ® Messwert gespeichert werden. Abspeichern des Messwertes mit: Danach erscheint im Funktionsfeld der zuletzt gespeicherte Wert mit dem Symbol ´M´ davor. Rückkehr zur Kanalanzeige: M ▲ 10.4 Relativmessung Eine nützliche Funktion ist es, den Messwert an bestimmten Orten oder zu bestimmten Zei- ten nullsetzen zu können, um dann nur die Ab- weichung von diesem Bezugswert zu beob-... -
Seite 23: Analogausgänge
Schnittstellen den. Dabei müssen die Sende- und Empfangsleitungen einmal gekreuzt wer- den. Danach lassen sich bis zu 32 weitere Geräte parallel verdrahten mit Lei- tungslängen bis zu 1km. Wie bei allen vernetzten Geräten muss jedes auf eine andere Geräteadresse eingestellt werden (s. 12.1). Die Stromversorgung er- folgt mit 12V DC ebenfalls über den Bus. -
Seite 24: Gerätekonfiguration
12. Gerätekonfiguration 12. GERÄTEKONFIGURATION Im Messgerät ALMEMO 2450-1 lassen sich ei- ® nige Parameter konfigurieren. Dazu wird beim Einschalten die Taste gedrückt gehalten. Danach erscheint im Funktionsfeld ein Kürzel für den Parameter und im Hauptfeld der eingestellte Wert. Anwahl aller möglichen Parameter, soweit vorhanden, mit den Tasten: oder M ▲... -
Seite 25: Anwahl Der Weiteren Parameter: Analogausgang-Start Mit Taste
Analogausgang Skalierung des Analogausganges Das Ausgangssignal der möglichen Analogausgänge (0-2V, 0-10V, 0-20mA, 4- 20mA) kann bei jedem Fühler auf einen beliebigen Teilbereich festgelegt wer- den (z.B. 4-20mA für -30.0 bis 120.0°C). Dazu sind bei dem zuvor festgelegten Bezugskanal die Werte für Analogausgang-Start und Analogausgang-Ende, sowie der Analogausgangstyp (0-10V, 0-20mA oder 4-20mA) soweit möglich, programmierbar. -
Seite 26: Fehlersuche
12. Gerätekonfiguration Loc -Parameter: 0 Der Offset wird je nach Verriegelung in RAM, Basis oder Nullpunkt gespeichert 1 Der Offset wird nur im RAM gespeichert 2 Die Relativmessung ist verriegelt 13. FEHLERSUCHE Das Messgerät ALMEMO ® 2450-1 ist sehr vielfältig konfigurierbar und pro- grammierbar. -
Seite 27: Konformitätserklärung
AMR-Control, die Bildschirmseiten mit der Programmierung auszudrucken, und einen umfangreichen ´Funktionstest´ in der Geräteliste bzw. den Terminal- betrieb abzuspeichern und auszudrucken. 14. KONFORMITÄTSERKLÄRUNG Hiermit erklären wir, Ahlborn Mess- und Regelungstechnik GmbH, dass das Messgerät ALMEMO ® 2450 das CE-Zeichen trägt und den Bestimmungen der Niederspannungsrichtlinie und den wesentlichen Schutzanforderungen der Richtlinie über die elektromagnetische Verträglichkeit 89/336/EWG entspricht. -
Seite 28: Anhang
15. Anhang 15. ANHANG 15.1 Technische Daten (s.a. Hb. 2.3) Messeingänge: 1 ALMEMO ® -Buchse für ALMEMO ® -Flachstecker Messkanäle: max. 3 Zusatzkanäle für Doppelfühler u. Funktionskanäle AD-Wandler: Delta-Sigma 16 bit, 2.5 M/s, Verst. 1..100 Messbereiche: s. Messbereichsliste Kap. 10.1.2 auf S. 20 Einige Messbereiche weichen von den Standard- ALMEMO-Bereichen ab Gleichtakt-Eingangsbereich:... -
Seite 29: Produktübersicht
Produktübersicht 15.2 Produktübersicht Universalmessgerät ALMEMO 2450-1 Best.-Nr. 1 Messeingang, 2-zeiliges LC-Display, 7 Tasten, Batterieversorgung 3 ALMEMO-Ausgangsbuchsen, A1, A2 für Datenkabel RS232, USB, Ethernet, Analogausgang, Trigger, Relais, DC-Buchse für Netzadapter MA 2450-1 dto. mit internem Doppelanalogausgang 0..10V/0..20mA, Anschluss über Buchse P0, Klemmstecker... -
Seite 30: Stichwortverzeichnis
15. Anhang 15.3 Stichwortverzeichnis Ablaufsteuerung 5.1.3 Abschaltzeit Akkus AMR-Control 5.1.3 Analogausgang 15.1 23f., 28 Analogausgang-Ende 12.2 Analogausgang-Start 12.2 Analogausgangstyp 12.2 Anschluss der Messwertgeber Anwahl einer Messstelle 10.1.1 Anzeige AOFF 12.3 Ausgänge 15.1 22, 28 Ausschalten 14, 18 Ausstattung 15.1 Automatische Abschaltung 12.3 Batteriebetrieb Batterien... - Seite 31 Stichwortverzeichnis Inbetriebnahme Kältemittel 15.2 Klemmstecker 11.2 Konfiguration 12.2 Konformitätserklärung Kundendienst 15.4 Lieferumfang LOBAT Maximalwert 10.2 Messbereiche 10.1.2 Messeingänge 15.1 15, 28 Messen Messfunktionen Messwert 10.1 Messwertgeber Messwertspeicher 10.3 Minimalwert 10.2 Netzadapter Netzbetrieb Neuinitialisierung Nullsetzen 10.4 ON OFF 18f. Optionen 15.2 Portadressen 11.2 Potentialtrennung...
-
Seite 32: Ihre Ansprechpartner
15. Anhang 15.4 Ihre Ansprechpartner Ahlborn Mess- und Regelungstechnik GmbH, Eichenfeldstraße 1-3, D-83607 Holzkirchen, Tel. +49(0)8024/3007-0, Fax +49(0)8024/300710 Internet: http://www.ahlborn.com, email: amr@ahlborn.com Kundendienst / Hotline Florian Plessner, Telefon 08024/3007-38 Beratungsingenieure in Ihrer Region Niedersachsen - Hamburg - Bremen - Schleswig-Holstein Dipl.-Ing.
