2.7 Die Maßführung der Durchfuhröffnungen
Die Durchmesser können an die
Situation angepasst werden. Falls zum
Beispiel eine akkustische Röhre zur
Anwendung kommt, dann wird der
Aussendurchmesser der Röhre
Maßgebend sein. Falls nötig muss der
Durchmesser im maß 210 mm nach
oben angepasst werden.

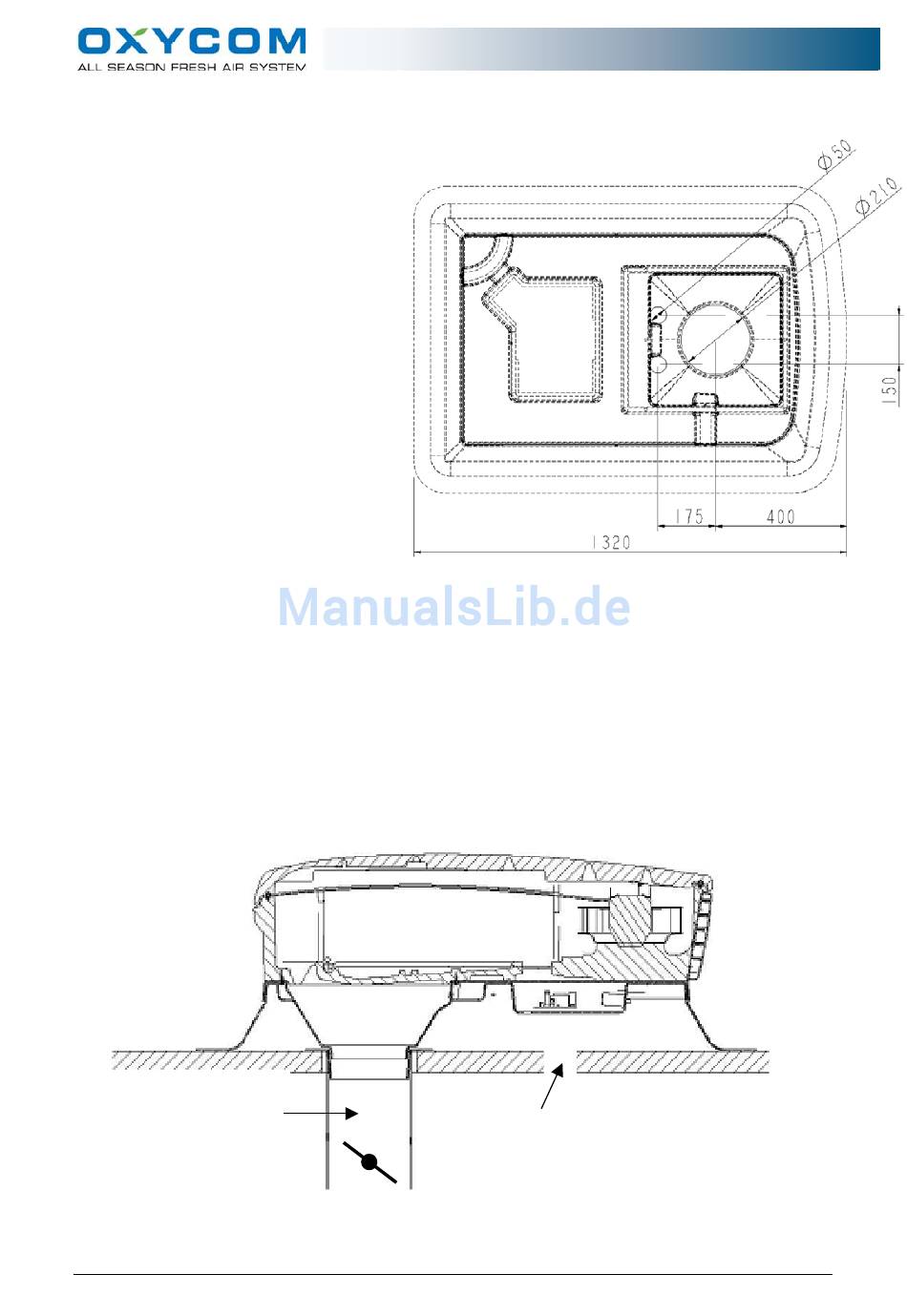

Abbildung 2.6: Abmessungen der
Löcher.

2.8 Montage der Dacheinheit

Der untere Teil des Adapters muss in der Dachdeckung aufgenommen/befestigt werden. Dies wird in
vielen Fällen eine 1-lagige Bitumen Dachbedeckung sein. Das Material des Adapters ist LDPE.
Abhängig vom Material der zur Anwendung kommenden Dachbedeckung muss die
Befestigungsmethode bestimmt werden. Gleichzeitig bestimmt dies die anzuwendenden Primer usw.,
die auf den Adapter angebracht werden müssen, um damit eine gute und haltbare Haftung
garantieren zu können. Im Falle einer anderen Dachdeckung muss mit OXYCOM oder ihren Händlern
Abstimmung stattfinden, evtl. Muss ein Adapter aus anderem Basismaterial eingesetzt werden. Bereits
bevor der Adapterteil angebracht wird, muss der Platz der Röhre (Durchmesser 200 mm), die durch
das Dach geführt wird bestimmt werden, .
Das Loch für die Röhre muss symmetrisch zu der viereckigen Aussparung in den Adapter angebracht
werden.
Bei Ventilation in
Stellung 4 muss der
Gegendruck 50 Pa
betragen.
Abbildung 2.7:Montage der ROOFTOP auf dem Dach.
ROOFTOP400 Installationsanleitung
Loch für Strom- und
Wasseranschlüsse
