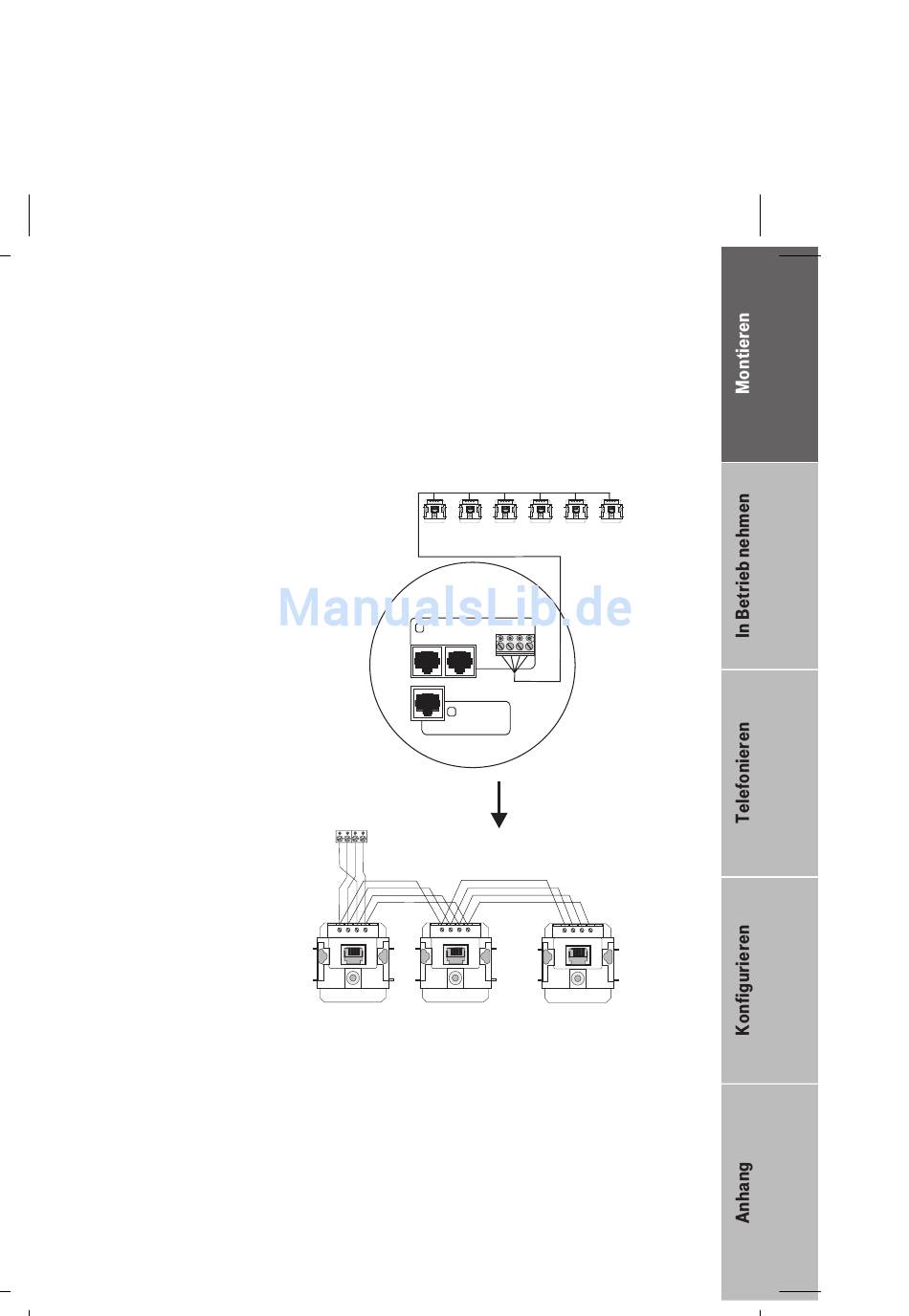

Das Bild zeigt die Ersatzschaltung der drei eingebauten ISDN-Anschlußdo-
sen. Alle drei ISDN-Anschlußdosen sind direkt mit dem Anschluß für den
NTBA verbunden. Sie können an diese ISDN-Anschlüsse weitere ISDN-End-
geräte anschließen.
Das Bild zeigt weiterhin, wie externe ISDN-Anschlußdosen (max. 6) an die
Anschlußklemmen »ISDN-Anschluß« angeschaltet werden können. Beach-
ten Sie bitte, daß keine extern angeschaltete ISDN-Anschlußdose mit Ab-
schlußwiderständen versehen sein darf .
ISDN-Anschluß
a2 a1 b1 b2
1a 1b 2a 2b
IAE
ISDN-Anschluß
Bild 6: Schaltung der eingebauten ISDN-Anschlußdosen
1a 1b 2a 2b 1a 1b 2a 2b 1a 1b 2a 2b 1a 1b 2a 2b 1a 1b 2a 2b
IAE IAE IAE IAE IAE
Externer ISDN-Bus
Anschluß
für NTBA
B
Anschluß für
a2 a1 b1 b2
ISDN-Endgeräte
C
ISDN-Extern
zum NTBA
1a 1b 2a 2b 1a 1b 2a 2b
IAE IAE
1a 1b 2a 2b
IAE
