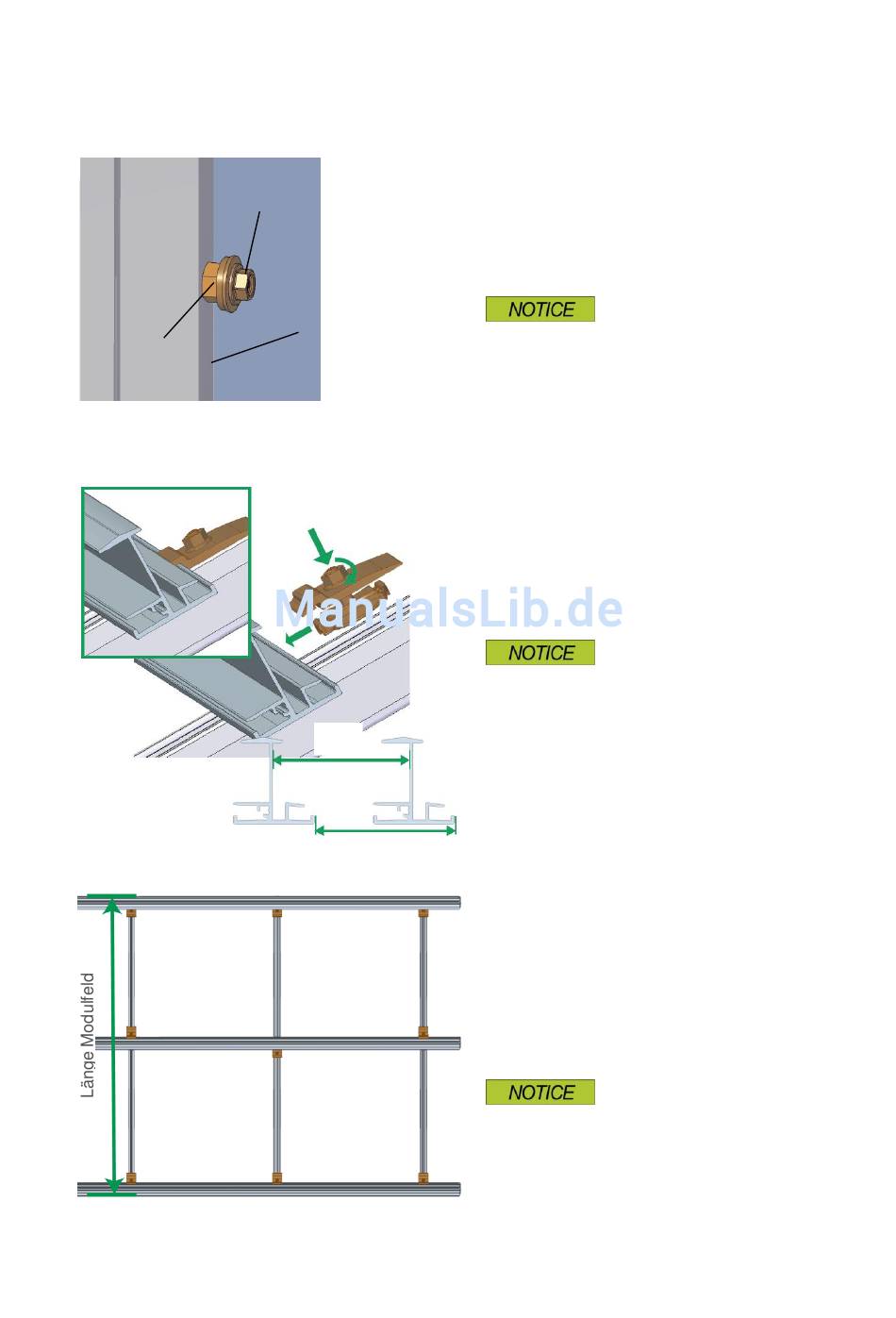

novotegra top-fix dachparallel Montageanleitung Seite 14

MV 5.2 Module mit Kastenrahmen
Dünnblechschraube
Mutter M6
MV 6 Einlegesystem
MV 6.1 Kreuzschienenverbinder ES
4
MV 6.2 Position Kreuzschienenverbinder ES
2
3
1
Rückseite
Modulrahmen
1
2
3
lichte
Weite
Sprungmaß
2
2
3
3
1 1
Mutter über die Schraube schieben und
Dünnblechschraube ohne Vorbohren in den
Modulrahmen eindrehen.
Die Dünnblechschraube darf nicht überdreht
werden
Kreuzschienenverbinder-Set C ES M8 von oben in
Schienennut einführen (1). Mutter um 90°
verdrehen (2) und Bauteil gegen die
Einlegeschiene schieben (3), so dass das
Kreuzschienenverbinder-Set C ES M8 sich mit
dem Halteflansch verriegelt (4).
Anzugsmoment Kreuzschienenverbinder-Set C ES
M8 25 Nm
Schienen Sprungmaß = Modullänge L + 12 mm
Lichte Weite Schienen = Modullänge L + 10 mm
Bei Modulquermontage ist anstelle der Modullänge
die Modulbreite zu verwenden.
Bei der obersten und untersten Einlegeschiene des
Modulfeldes wird das Kreuzschienenverbinder-Set
C ES M8 jeweils auf der Innenseite montiert (1, 2).
An den mittleren Einlegeschienen sind die
Kreuzschienenverbinder-Set C ES
M8abwechselnd oben und unten am Halteflansch
anzubringen (3).
Länge Modulfeld =
Schienen Sprungmaß x Anzahl Modulfeld
+ Breite Einlegeschiene
