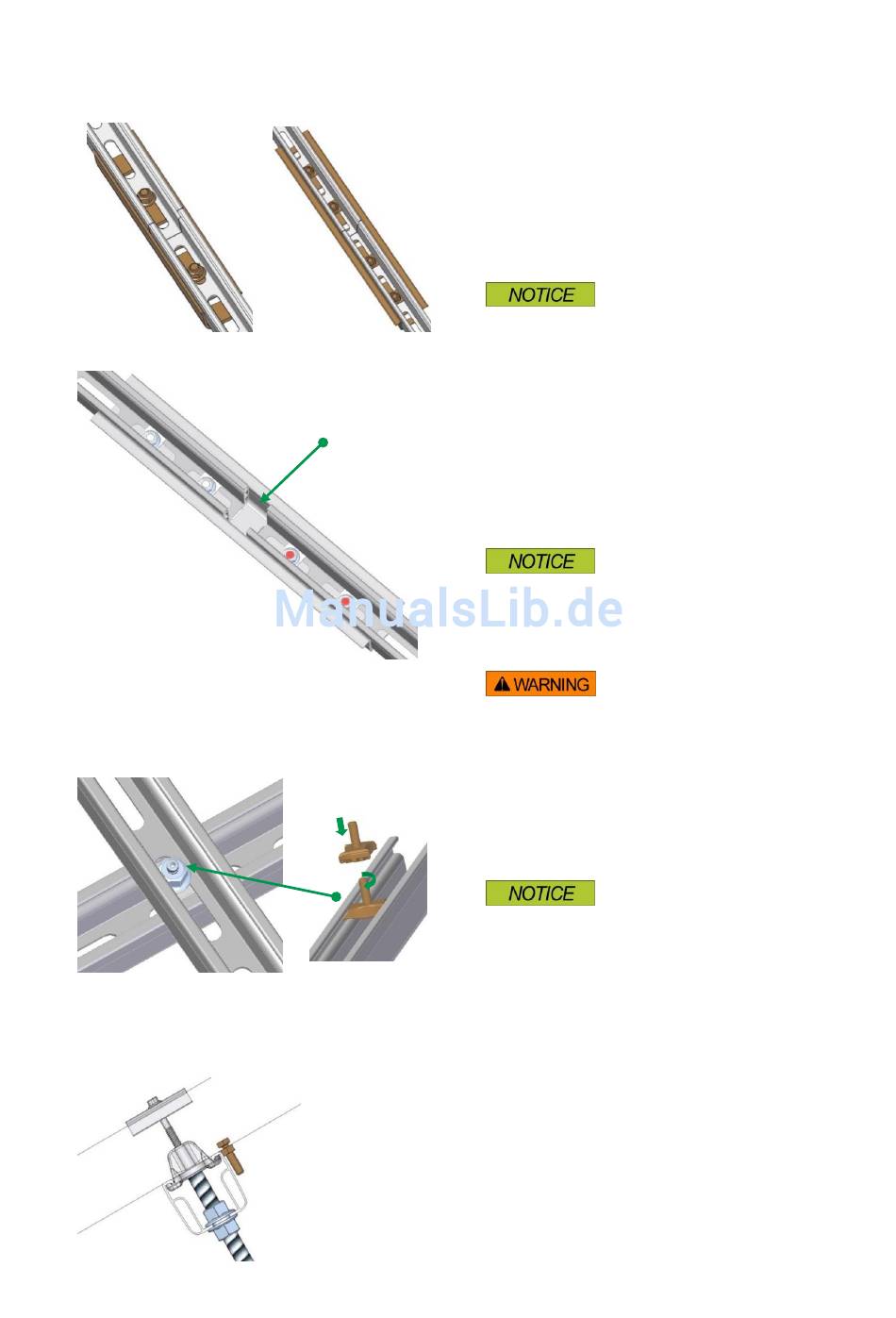

novotegra top-fix dachparallel Montageanleitung Seite 13

MV 3 Schienenverbinder
MV 3.1 Montage Schienenverbinder C-Schienen
2 Schrauben
MV 3.2 Montage Loslager C-Schienen
Festseite
MV 4 Montage Kreuzschienenverbinder
MV 5 Modulabrutschsicherung
Hochkant
MV 5.1 Module mit Rahmenbohrung
4 Schrauben
Spalt je nach C-Schiene
Losseite
1
2
Schienenverbinder:
C-Schiene 47 (links):
Verbindung der angrenzenden Schienenenden mit
jeweils einer Schraube und Sperrzahnmutter
C-Schiene 71 und C-Schiene 95 (rechts):
Verbindung der angrenzenden Schienenenden mit
jeweils zwei Schrauben, Unterlegscheiben und
Sperrzahnmuttern
Anzugsmoment Sperrzahnmutter 50 Nm.
Schienenenden auf Spalt verlegen,
Schienenverbinder anlegen und über die
Befestigungsschrauben an der Fest- und Losseite
mit der Schiene verbinden. Auf der Festseite sind
die Schrauben fest anzuziehen. Auf der Losseite
sind die Schrauben rot beschichtet und müssen
nach dem Anziehen wieder gelöst werden (ca. ½
Umdrehung). Max. Schienenlänge mit Loslager 40
m, danach echte Dehnfuge einplanen.
Anzugsmoment Sperrzahnmutter Festseite 50 Nm
Abstand angrenzende Schienenenden
C-Schiene 47: 20 mm
C-Schiene 71 und 95: 40-50 mm
Loslager nur zwischen zwei Modulfeldern
verbauen
Kreuzschienenverbinder-Set C von oben in
Schienennut einführen (1) und um 90° verdrehen
(2).
Anzugsmoment Kreuzschienenverbinder C 40 Nm
Vor der Modulmontage sind über der oberen oder
unteren Schienenlage die Abrutschsicherungen an
den Rahmenbohrungen zu montieren.
