Schienenmontage; Modulmontage - novotegra top-fix dachparallel Montageanleitung

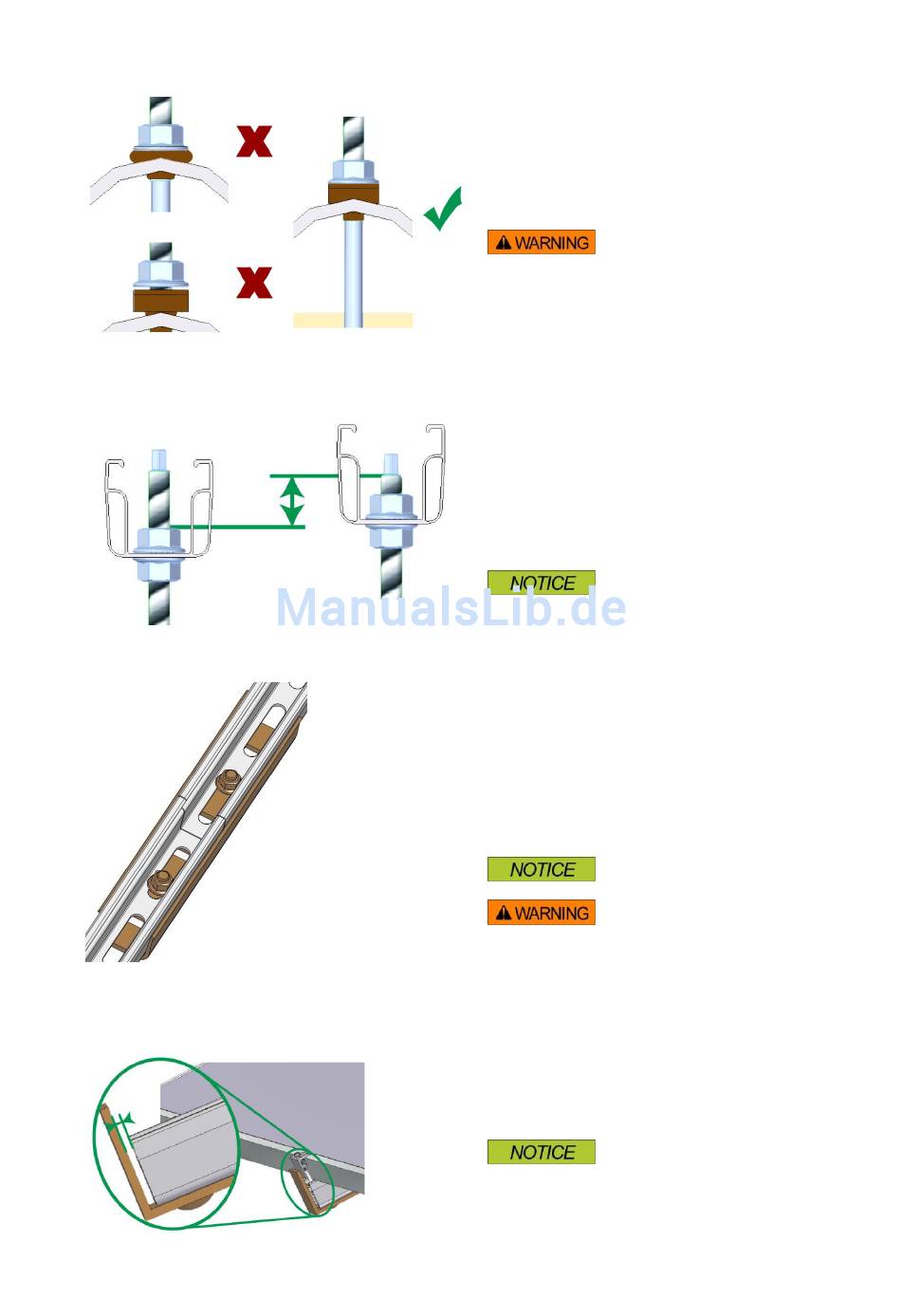

Richtiger Sitz EPDM-Dichtung

5.2 Schienenmontage

Schiene montieren
Schiene verbinden

5.3 Modulmontage

Modulsicherung
5 mm Spalt
1
Untere Sperrzahnmutter anziehen, bis EPDM-
Dichtung leicht komprimiert wird – der Konus der
Dichtung taucht in das vorgebohrte Loch der
Dacheindeckung ein.
Dichtigkeit nur bei Senkrecht eingedrehten
Stockschrauben.
C-Schiene auf die untere Sperrzahnmutter
auflegen, Höhe der Schiene durch entsprechendes
positionieren der Sperrzahnmutter verstellen (1).
Anschließend obere Sperrzahnmutter anziehen.
Anschluss der Stockschraube auch am
Schienenverbinder im Stoßbereich möglich.
Anzugsmoment Sperrzahnmuttern 50 Nm
Obere Sperrzahnmutter muss komplett im
Gewindebereich der Stockschraube sitzen.
Schienenenden dicht stoßen. Schienenverbinder
mittig anlegen und über die im Set enthaltenen
Befestigungsschrauben mit der Schiene verbinden.
Der Verbinder und die Anzahl Schrauben richten
sich nach der Schiene (MV 3).
Maximale Schienenlänge ohne Unterbrechung 8,5
m, danach Dehnfuge oder Loslager einbauen
(MV 3.2).
Anzugsmoment Sperrzahnmuttern 50 Nm.
Beim Absägen sind die UVV einzuhalten.
Vor der Modulmontage Abrutschsicherung am
Schienenende mit ca. 5 mm Spalt mittels
Befestigungsschraube und Sperrzahnmutter
anschrauben. (MV 6.1/6.2)
Anzugsmoment Sperrzahnmutter 50 Nm.
