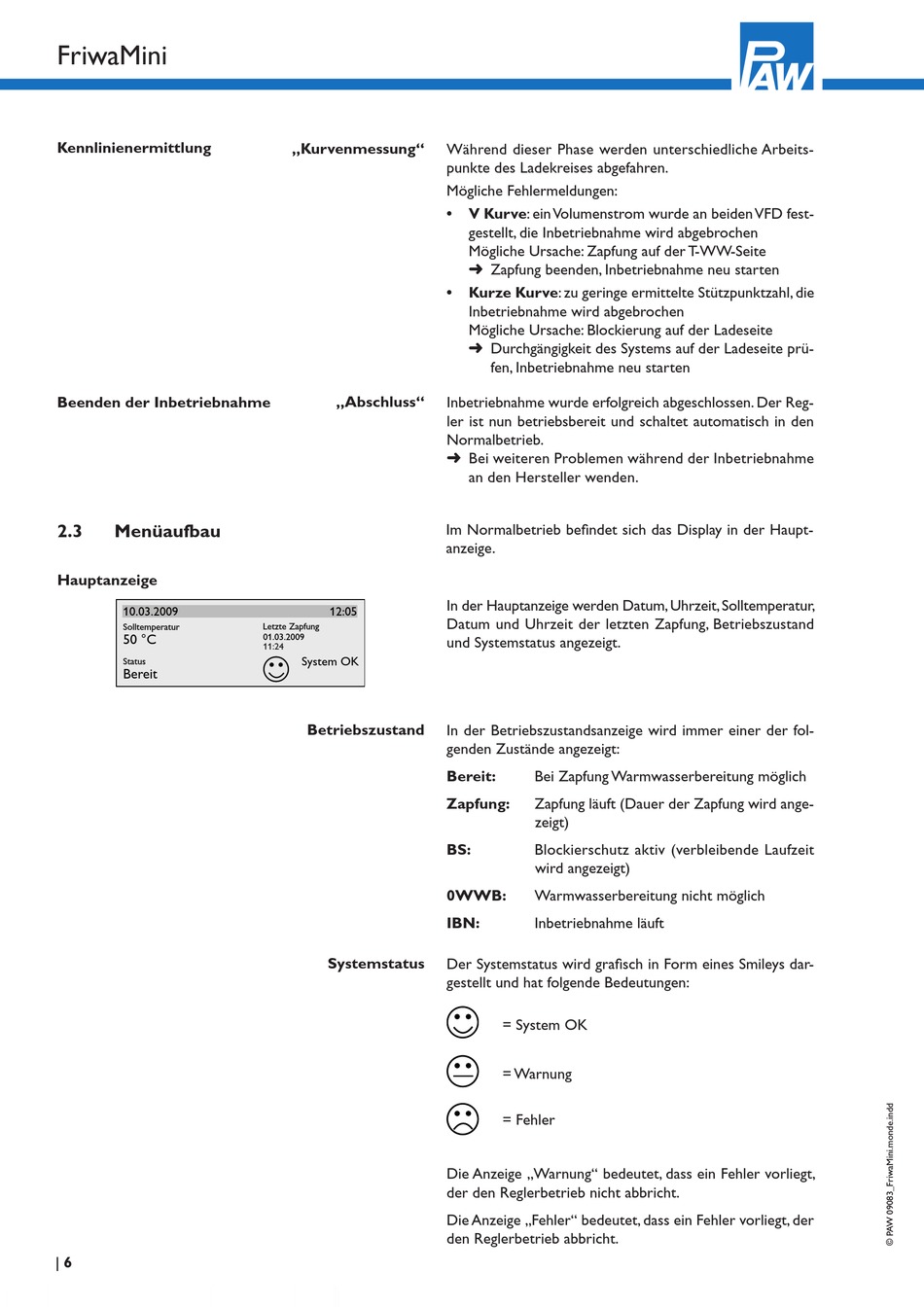

FriwaMini

Kennlinienermittlung

Beenden der Inbetriebnahme
2.3 Menüaufbau
Hauptanzeige
10.03.2009
Solltemperatur
50 °C
Status
Bereit
6
|
„Kurvenmessung"
„Abschluss"
12:05
Letzte Zapfung
01.03.2009
11:24
System OK
Betriebszustand
Systemstatus
Während dieser Phase werden unterschiedliche Arbeits-
punkte des Ladekreises abgefahren.
Mögliche Fehlermeldungen:
• V Kurve: ein Volumenstrom wurde an beiden VFD fest-
gestellt, die Inbetriebnahme wird abgebrochen
Mögliche Ursache: Zapfung auf der T-WW-Seite
Zapfung beenden, Inbetriebnahme neu starten
«
• Kurze Kurve: zu geringe ermittelte Stützpunktzahl, die
Inbetriebnahme wird abgebrochen
Mögliche Ursache: Blockierung auf der Ladeseite
Durchgängigkeit des Systems auf der Ladeseite prü-
«
fen, Inbetriebnahme neu starten
Inbetriebnahme wurde erfolgreich abgeschlossen. Der Reg-
ler ist nun betriebsbereit und schaltet automatisch in den
Normalbetrieb.
Bei weiteren Problemen während der Inbetriebnahme
«
an den Hersteller wenden.
Im Normalbetrieb befi ndet sich das Display in der Haupt-
anzeige.
In der Hauptanzeige werden Datum, Uhrzeit, Solltemperatur,
Datum und Uhrzeit der letzten Zapfung, Betriebszustand
und Systemstatus angezeigt.
In der Betriebszustandsanzeige wird immer einer der fol-
genden Zustände angezeigt:
Bereit: Bei Zapfung Warmwasserbereitung möglich
Zapfung: Zapfung läuft (Dauer der Zapfung wird ange-
zeigt)
BS: Blockierschutz aktiv (verbleibende Laufzeit
wird angezeigt)
0WWB:
Warmwasserbereitung nicht möglich
IBN: Inbetriebnahme läuft
Der Systemstatus wird grafi sch in Form eines Smileys dar-
gestellt und hat folgende Bedeutungen:
= System OK
= Warnung
= Fehler
Die Anzeige „Warnung" bedeutet, dass ein Fehler vorliegt,
der den Reglerbetrieb nicht abbricht.
Die Anzeige „Fehler" bedeutet, dass ein Fehler vorliegt, der
den Reglerbetrieb abbricht.
