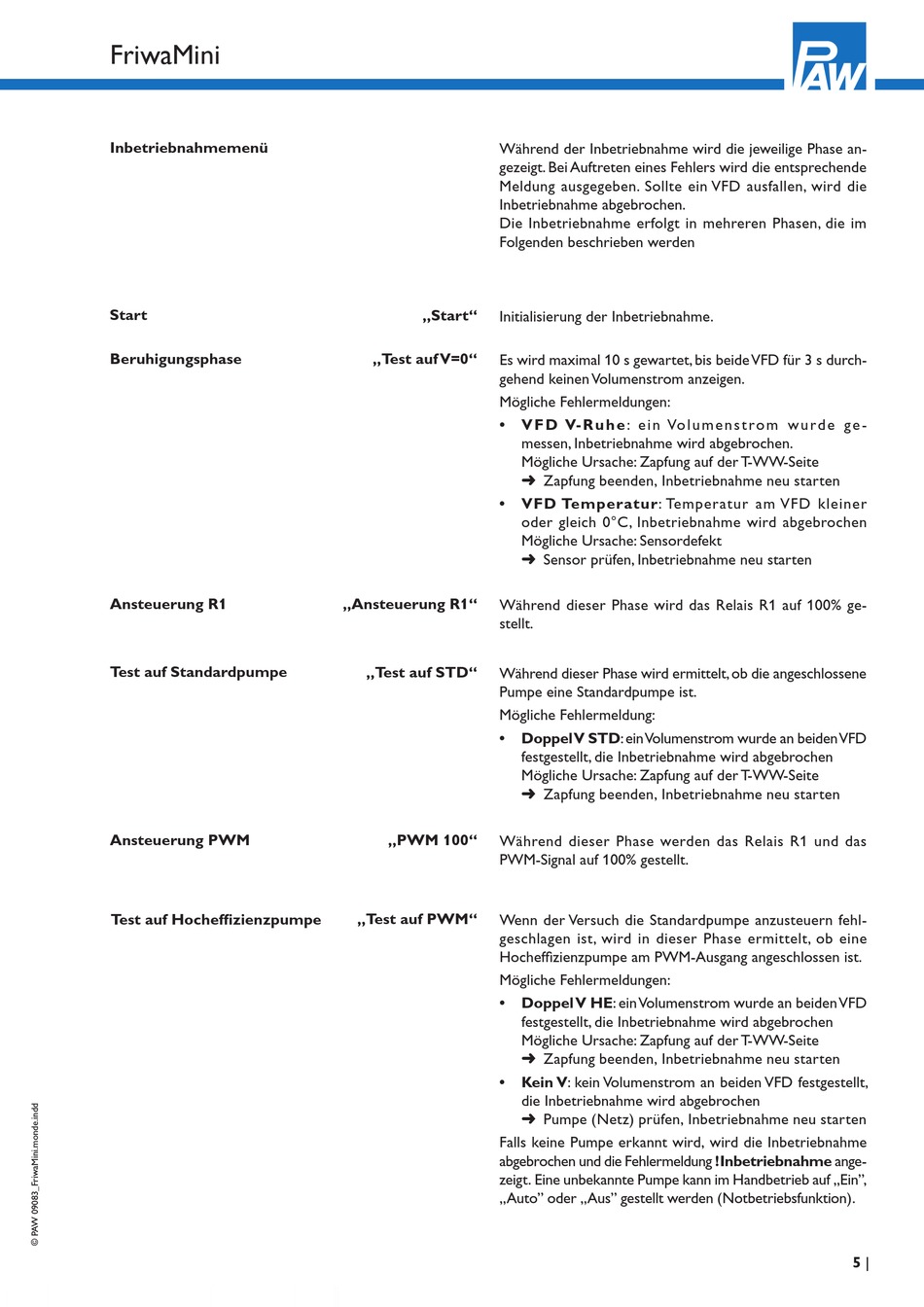

FriwaMini
Inbetriebnahmemenü
Start
Beruhigungsphase
Ansteuerung R1
Test auf Standardpumpe

Ansteuerung PWM

Test auf Hocheffizienzpumpe
Während der Inbetriebnahme wird die jeweilige Phase an-
gezeigt. Bei Auftreten eines Fehlers wird die entsprechende
Meldung ausgegeben. Sollte ein VFD ausfallen, wird die
Inbetriebnahme abgebrochen.
Die Inbetriebnahme erfolgt in mehreren Phasen, die im
Folgenden beschrieben werden
„Start"
Initialisierung der Inbetriebnahme.
„Test auf V=0"
Es wird maximal 10 s gewartet, bis beide VFD für 3 s durch-
gehend keinen Volumenstrom anzeigen.
Mögliche Fehlermeldungen:
•
•
„Ansteuerung R1"
Während dieser Phase wird das Relais R1 auf 100% ge-
stellt.
„Test auf STD"
Während dieser Phase wird ermittelt, ob die angeschlossene
Pumpe eine Standardpumpe ist.
Mögliche Fehlermeldung:
•
„PWM 100"
Während dieser Phase werden das Relais R1 und das
PWM-Signal auf 100% gestellt.
„Test auf PWM"
Wenn der Versuch die Standardpumpe anzusteuern fehl-
geschlagen ist, wird in dieser Phase ermittelt, ob eine
Hocheffizienz pumpe am PWM-Ausgang angeschlossen ist.
Mögliche Fehlermeldungen:
•
•
Falls keine Pumpe erkannt wird, wird die Inbetriebnahme
abgebrochen und die Fehlermeldung !Inbetriebnahme ange-
zeigt. Eine unbekannte Pumpe kann im Handbetrieb auf „Ein",
„Auto" oder „Aus" gestellt werden (Notbetriebsfunktion).
V F D V- R u h e : e i n Vo l u m e n s t ro m w u rd e g e -
messen, Inbetriebnahme wird abgebrochen.
Mögliche Ursache: Zapfung auf der T-WW-Seite
Zapfung beenden, Inbetriebnahme neu starten
«
VFD Temperatur: Temperatur am VFD kleiner
oder gleich 0°C, Inbetriebnahme wird abgebrochen
Mögliche Ursache: Sensordefekt
Sensor prüfen, Inbetriebnahme neu starten
«
Doppel V STD
: ein Volumenstrom wurde an beiden VFD
festgestellt, die Inbetriebnahme wird abgebrochen
Mögliche Ursache: Zapfung auf der T-WW-Seite
Zapfung beenden, Inbetriebnahme neu starten
«
Doppel V HE: ein Volumenstrom wurde an beiden VFD
festgestellt, die Inbetriebnahme wird abgebrochen
Mögliche Ursache: Zapfung auf der T-WW-Seite
Zapfung beenden, Inbetriebnahme neu starten
«
Kein V: kein Volumenstrom an beiden VFD festgestellt,
die Inbetriebnahme wird abgebrochen
Pumpe (Netz) prüfen, Inbetriebnahme neu starten
«
5
|
