FriwaMini
1. Übersicht

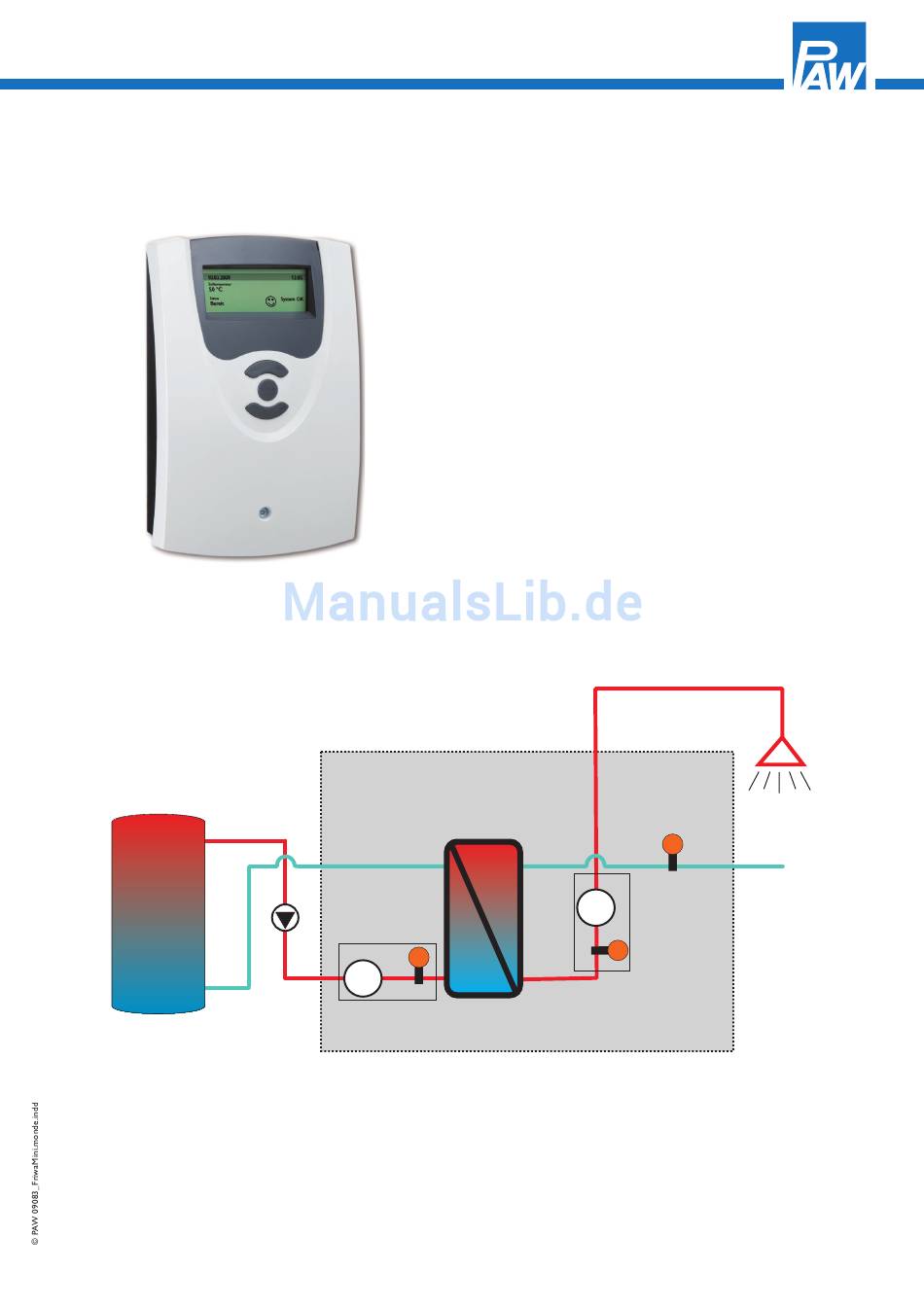

Hydraulisches Schema
P1 Entladepumpe
T-WW Sensor Warmwassertemperatur
T-KW Sensor Kaltwassertemperatur
• Steckerfertig vormontiert mit allen elektrischen Komponenten
für eine einfache Inbetriebnahme
• Beleuchtetes Vollgrafikdisplay
• VBus
®
• Warmwasserbereitung auf Solltemperatur
• Digitale Sensoren (VFD) für Temperatur und Volumenstrom
• Sehr schnelle Reaktion auf Änderung des Volumenstroms
Technische Daten
Gehäuse: Kunststoff, PC-ABS und
PMMA
Schutzart: IP 20 / DIN 40 050
Umgebungstemp.: 0 ... 40 °C
Abmessung: 172 x 110 x 46 mm
Einbau: Zum Einbau in FriwaMini-
Hartschaumgehäuse
Bedienung: Über drei Drucktaster
in Ge häu se front
Eingänge: für 3 Temperatursensoren
Pt1000, 2 digitale Sensoren (VFD)
T-Q
P1
R1
dV
VFD
Ausgänge: 1 Halbleiterrelais,
1 PWM-Ausgang
Bus: VBus
Versorgung: 220 ... 240 V~
Maximale Leistungsaufnahme:
2,4 W
Wirkungsweise: Typ 1.y
Schaltleistung:
Halbleiterrelais: 1 A 240 V~
T-KW
dV
VFD
T-WW
T-Q Sensor Wärmequellentemperatur
dV Volumenstromsensor
VFD Digitalsensor (Kombisensor aus Volumenstrom-
und Temperatursensor)
®
S1
3
|
