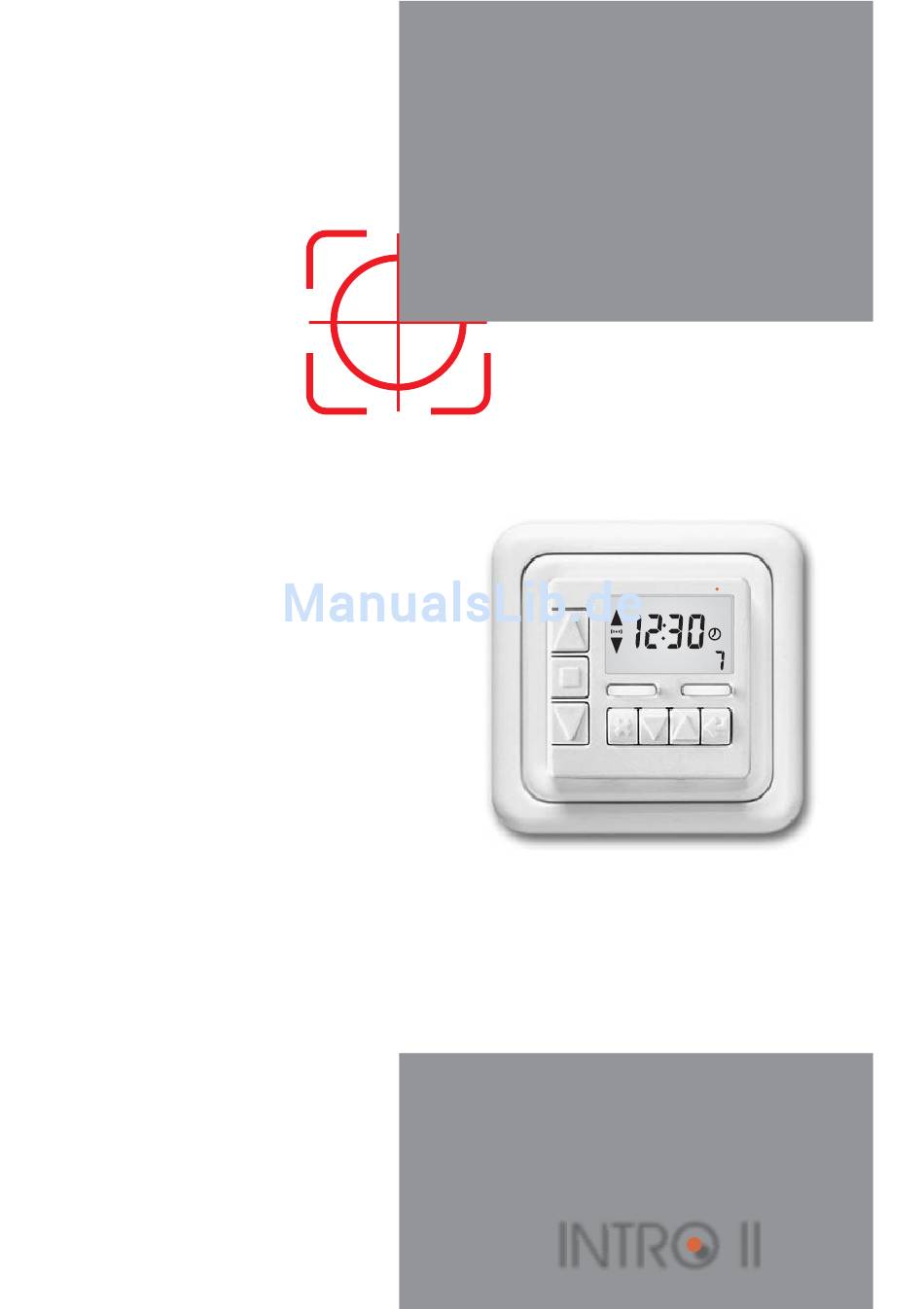

- Seite 1 Integrieren statt Sanieren Moderne Steuerungstechnik für Nachrüstung und Neubau INTRO II Zentrale INTRO II AUTO COMFORT GRUPPE Funk - Zeitschaltuhr, 9-Kanal INTRO II...
-
Seite 2: Intro Ii Zentrale - Bedienelemente Und Anzeigen

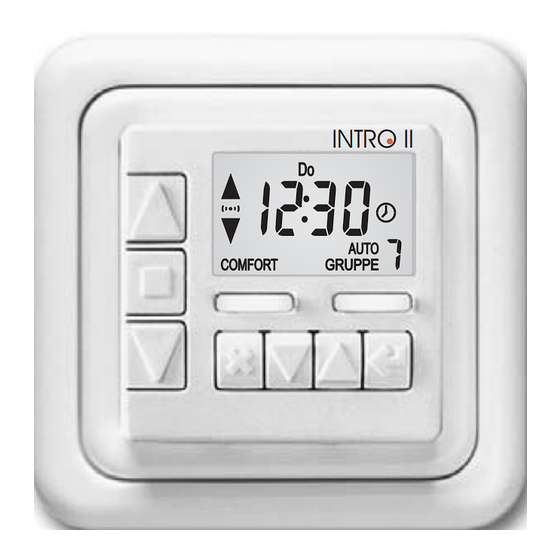

INTRO II Zentrale - Bedienelemente und Anzeigen Zeitprogramm der ausgewählten Gruppe aktiviert / deaktiviert Die zur Bedienung ausgewählte AUTO Gruppe / der Sendekanal COMFORT GRUPPE Betriebsmodus der Steuerung MAN: manuell AUTO: automatisch Navigations-Tasten Bestätigung Gruppenauswahl Zurück Manuelle Fernsteuerung der ausgewählten Gruppe Auffahren (Rollläden, Markisen, Tore) /... -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Seite Gründe, die für eine INTRO II Zentrale sprechen Technische Daten Die Lebensdauer der Batterie und die Ladezustand-Kontrolle Technische Daten der INTRO II Zentrale Funktionsumfang der INTRO II Zentrale Auslieferungszustand und die Werkseinstellungen Reaktivierung der Steuerung (Reset) Funktionsweise des Systems und Gruppenbildung Manuelle Fernsteuerung eines Empfängers / einer Empfänger-Gruppe... -
Seite 4: Gründe, Die Für Eine Intro Ii Zentrale Sprechen
Gründe, die für eine INTRO II Zentrale sprechen Komfortable Fernsteuerung für Neubauten und zum Nachrüsten Die Funk-Zeitschaltuhr INTRO II Zentrale ist eine komfortable Lösung zur manuellen oder vollautomatischen Fernsteuerung unterschiedlicher Elektroanlagen. Durch den Einsatz der entsprechenden INTRO II - Empfänger können Rollläden, Markisen, Tore, Jalousien ferngesteuert oder Steckdosen, Licht-, Heizungs- und weitere vergleichbare Anlagen ferngeschaltet werden. -
Seite 5: Technische Daten
Technische Daten Die Lebensdauer der Batterie und die Ladezustand-Kontrolle Die Funk-Zeitschaltuhr INTRO II Zentrale wird mit einer 3V-Li-Batterie (Typ CR2450) versorgt. Die durchschnittliche Lebensdauer der Batterie beträgt ca. 2 Jahre und ist von der Schalthäufigkeit des Gerätes abhängig. Die nachlassende Batteriespannung führt zur Verringerung der Reichweite und Verschlechterung der Funkübertragung. -
Seite 6: Funktionsumfang Der Intro Ii Zentrale
Funktionsumfang der INTRO II Zentrale Auslieferungszustand und Werkseinstellungen Bei Auslieferung der INTRO II Zentrale sind folgende Parameter bereits werkseitig voreingestellt: Nach dem Einlegen der Batterie oder nach einem Reset der Uhrzeit / Datum Steuerung wird die Uhrzeit 12:30 und das Datum 31.12.2006 blinkend angezeigt. -
Seite 7: Funktionsweise Des Systems Und Gruppenbildung
GRUPPE MAN INTRO II RS UP Gruppe2: “Jalousien Nord” Gruppe 8: “Außenbeleuchtung” Die INTRO II Zentrale ist mit allen INTRO II - Empfängern kompatibel und kann mit folgenden Steuerungen eingesetzt werden: INTRO II INTRO II RS UP INTRO II RS... -
Seite 8: Manuelle Fernsteuerung Eines Empfängers / Einer Empfänger-Gruppe
Funktionsumfang der INTRO II Zentrale Manuelle Fernsteuerung eines Empfängers / einer Empfänger-Gruppe Nach der Anmeldung der INTRO II Zentrale an einem Funk-Empfänger / einer Gruppe von Funkempfängern, kann der an den Empfänger angeschlossene Antrieb / eine Antriebsgruppe durch die Bedientasten der INTRO II Zentrale ferngesteuert werden. -
Seite 9: Ausführung Der Komfort-Funktionen
Die Komfort-Funktion aller INTRO II - Funksteuerungen (Funkempfänger) bietet Ihnen die Möglichkeit, die zwei bevorzugten Komfort-Positionen (Zwischen-Positionen) Ihrer Jalousie oder Ihres Rollladens zu speichern. So können beispielweise alle Rollläden einer an der INTRO II Zentrale ausgewählten Gruppe mit einem Tastendruck in eine Komfort-Postion gebracht werden. Komfort-Position 1 Nach der Auswahl einer Gruppe (eines Funkkanals) und einer kurzen Betätigung der Taste... -
Seite 10: Programmierung Der Intro Ii Zentrale
Programmierung der INTRO II Zentrale Die aktuelle Uhrzeit und das Datum einstellen Die aktuelle Uhrzeit und das Datum können zu einem beliebigen Zeitpunkt wie folgt eingestellt oder korrigiert werden: Die Taste > 4 sek. betätigen Die Programmierung der Grundeinstellungen ist aktiviert. -
Seite 11: Den Gruppen-Typ Einstellen
Durch die Einstellung des Gruppen-Typs können die Bedienmöglichkeiten der Zentrale optimal an die Funktionsart der Anlagen dieser Gruppe angepasst werden. Abhängig vom eingestellten Gruppen-Typ stehen für die Fernsteuerung dieser Gruppe von der INTRO II Zentrale aus folgende Bedienfunktionen zur Verfügung: Gruppen-Typ Bedienmöglichkeiten von einer INTRO II Zentrale... -
Seite 12: Anmeldung Einer Ausgewählten Gruppe An Einem Funkempfänger
Programmierung der INTRO II Zentrale Anmeldung einer ausgewählten Gruppe an einem Funkempfänger Empfänger (INTRO II RS UP, INTRO II RS, NERO II RSF): INTRO II RS UP Die Taste Programmierung > 4 sek. betätigen. Empfänger-Ton: periodische Pieptöne alle 2 sek. -
Seite 13: Fernanmeldung Eines Neuen Intro Ii - Funksenders
Fernanmeldung eines neuen INTRO II - Funksenders Die Anmeldung eines ersten Funksenders ( eines Wandsenders, eines Handsenders, einer Gruppe der INTRO II Zentrale etc.) muss, wie vorhin beschrieben, direkt an dem jeweiligen Empfänger vorgenommen werden. Wurde mindestens ein Funksender an einem Empfänger bereits angemeldet, kann der Anmelde-Modus dieses Empfängers... - Seite 14 Programmierung der INTRO II Zentrale So kann beispielweise ein Funk-Wandsender INTRO II WS nachträglich Beispiel: an einem bereits installierten Empfänger INTRO II RS UP oder an einer Empfänger-Gruppe angemeldet werden. INTRO II Zentrale: Œ Mit den Tasten die gewünschte Gruppe auswählen.
-
Seite 15: Alle Sender-Anmeldungen Aus Dem Speicher Der Empfänger Löschen
Zentrale) aus dem Speicher des Empfängers / aller Empfänger dieser Gruppe gelöscht werden. Die Anmeldung der Gruppe Ihrer INTRO II Zentrale, die für die Fernaktivierung des Anmelde- Modi gewählt wurde, wird bei diesem Vorgang nicht gelöscht. Dadurch wird sichergestellt, dass der Bediener die Möglichkeit behält, den Anmelde-Modus der Empfänger wieder zu aktivieren... -
Seite 16: Die Zeitsteuerung Mit Einer Intro Ii Zentrale
Programmierung der INTRO II Zentrale Die Zeitsteuerung mit einer INTRO II Zentrale Jeder der 9 Gruppen ( der 9 Funk-Kanäle) Ihrer INTRO II Zentrale ist ein Wochen- Zeitprogramm zugeordnet, das für die automatischen Zeitsteuerung aller Empfänger dieser Gruppe eingesetzt wird. Jedes Wochen-Zeitprogramm kann für jeden Tag der Woche mit jeweils 2 Schaltvorgängen zur vorgegebenen Schaltzeiten belegt werden. -
Seite 17: Aktivierung / Deaktivierung Eines Zeitprogramms
Programmierung der INTRO II Zentrale Aktivierung / Deaktivierung eines Zeitprogramms Alle Zeitprogramme können bei Bedarf zu einem beliebigen Zeitpunkt einzeln aktiviert oder deaktiviert werden. Die vorhandenen Schaltvorgänge und Schaltzeiten werden dabei nicht geändert oder gelöscht. Lediglich die automatische Ausführung eines Zeitprogramms bleibt ausgesetzt, bis das Zeitprogramm wieder aktiviert wird. -
Seite 18: Die Schaltzeiten Und Schaltvorgänge Eines Zeitprogramms Einstellen
Programmierung der INTRO II Zentrale Die Schaltzeiten und Schaltvorgänge eines Zeitprogramms einstellen Die werkseitig eingestellten Schaltzeiten und Schaltvorgänge eines Zeitprogramms können jederzeit korrigiert oder geändert werden. Die Programmierung der Schaltzeiten wird mit folgenden Schritten vorgenommen: Œ Die Taste kurz betätigen. - Seite 19 Der Schaltvorgang 1 wurde für alle Wochentage eingestellt. Mo Di Mi Do Fr Sa So Mo Di Mi Do Fr Sa So Alle INTRO II - Funkempfänger der Gruppe 7 werden täglich GRUPPE um 08:10 einen Funkbefehl zum Auffahren bekommen.
-
Seite 20: Weitere Grundmodule Der Intro Ii - Produktfamilie
Fernaktivierung der Programmier-Modi der Empfänger Einfache Platzierung des Sensors auf der Fensterscheibe Mehr Informationen über weitere INTRO II - Module und Neuheiten in der INTRO II - Produktfamilie stellen wir Ihnen gerne zur Verfügung. Sie finden diese Informationen auch im Internet unter: www.inprojal.de... - Seite 21 Ihr Fachbetrieb in Ihrer Nähe: inprojal elektrosysteme gmbh Auf dem Schüffel 1 58513 Lüdenscheid Tel. +49 (0)2351/6633-300 fax +49 (0)2351/6633-330 info@inprojal.de www.inprojal.de Rev. 4.0 G...
