4. Elektrischer Anschluss
Der Metallheizlüfter wird steckerfertig geliefert.
Bevor das Gerät angeschlossen wird, bitte prüfen, ob die
Netzspannung mit der auf dem Typschild angegebenen
Spannung übereinstimmt.
5. Heizbetrieb
Das Heizelement wird über den stufenlos einstellbaren
Thermostaten geregelt. Der Lüfter läuft sobald das Gerät
eingeschaltet ist - unabhängig von der Stellung des Ther-
mostaten.

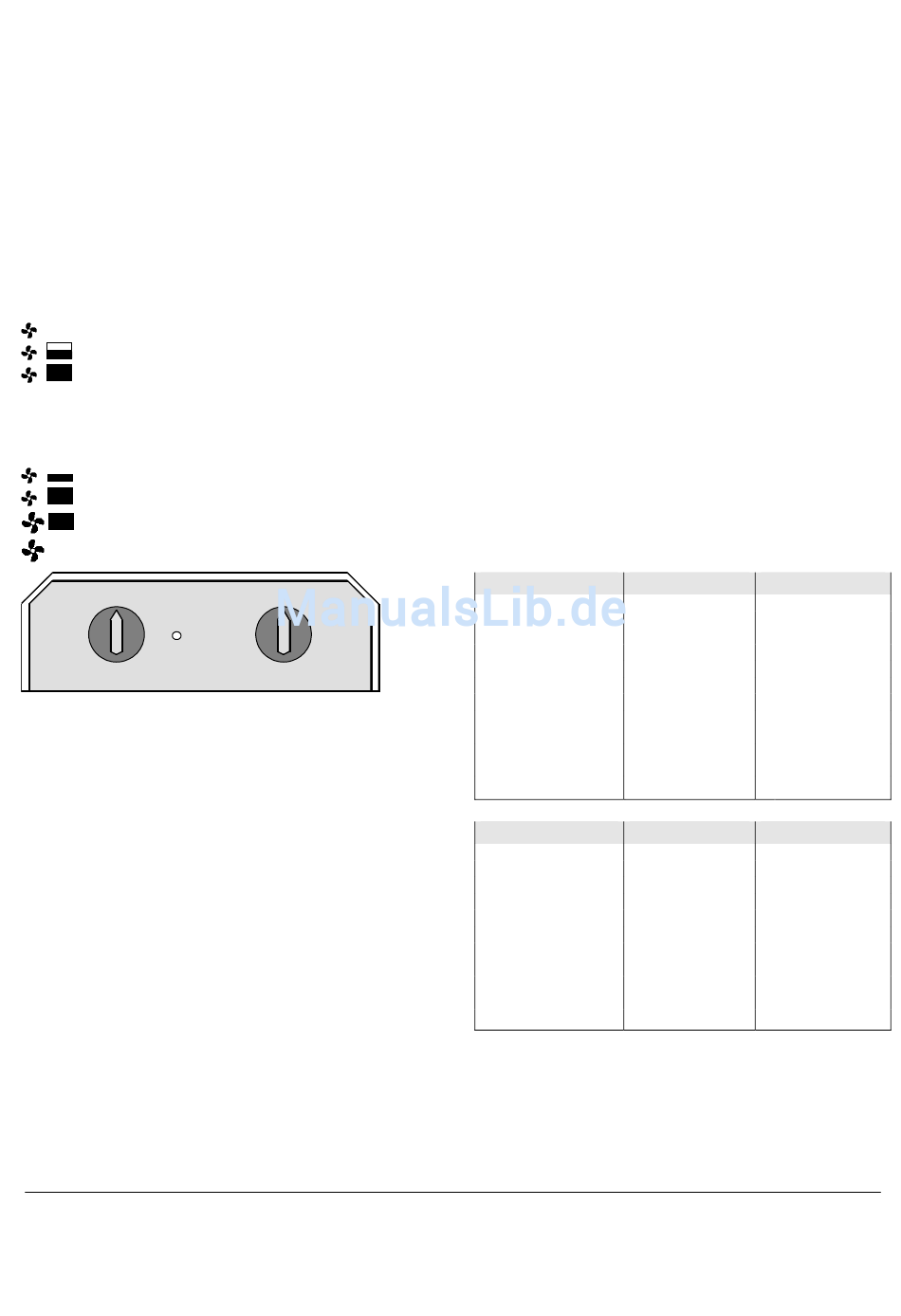

5.1 Modelle IHP 20, IHP 30
Schalterstellung Betriebsart
0 = Heizgerät ausgeschaltet.
= Kaltluftbetrieb.
= halbe Heizleistung.
= maximale Heizleistung.
5.2 Modelle IHP 50, IHP 90
Schalterstellung Betriebsart
0 = Heizgerät ausgeschaltet.
= kleine Lüfterstufe, halbe Heizleistung.
= kleine Lüfterstufe, maximale Heizleistung.
= große Lüfterstufe, maximale Heizleistung.
= Kaltluftbetrieb.
Thermostat
Reset
Öffnung für
Rücksetzknopf
6. Überhitzungsschutz
Zu Ihrer Sicherheit ist der Metallheizlüfter mit einem Über-
hitzungsschutz ausgerüstet.
Bei unzulässiger Erwärmung wird das Heizgerät automa-
tisch abgeschaltet.
Überhitzungsschutz zurücksetzen
Heizgerät für einige Minuten ausschalten und abkühlen
lassen.
Mögliche Ursache für das Auslösen des Überhitzungs-
schutzes beseitigen (z.B. Gerät zugestellt, Luftauslass
abgedeckt)
Rücksetz-Knopf (hinter der Öffnung "Reset) auf der Gerä-
tevorderseite drücken.
Sollte der Überhitzungsschutz vermehrt auslösen, wenden
Sie sich bitte an den Kundendienst.
7. Störungen
Sollten an ihrem Gerät Mängel auftreten, die zu Funktions-
störungen führen, benachrichtigen Sie bitte ihren Kunden-
dienst.
Bitte geben Sie dem Kundendienst eine genaue Beschrei-
bung der festgestellten Störung.
Für die Auftragsbearbeitung werden die E-Nummer und
FD-Zahl des Gerätes benötigt. Diese Angaben finden Sie
auf dem Typschild (Geräterückseite).
Glen Dimplex Deutschland
Am Goldenen Feld 18
D-95326 Kulmbach
Betriebsart
GmbH Telefon +49 (0) 9221 / 709-564
Telefax +49 (0) 9221 / 709-589
E-Mail: 09221709589@dimplex.de
Internet: www.dimplex.de
Reparaturen und Eingriffe in das Gerät dürfen nur von ei-
nem Elektrofachmann oder dem Kundendienst ausgeführt
werden.
8. Kundendienst
Im Kundendienstfall ist die Robert Bosch Hausgeräte
GmbH als zuständiger Kundendienst zu informieren.
Auftragsannahme
Tel.-Nr. +49 (0) 1801 / 22 33 55
Fax.-Nr. +49 (0) 1801 / 33 53 07
Ersatzteilbestellungen
Tel.-Nr. +49 (0) 1801 / 33 53 04
Fax.-Nr. +49 (0) 1801 / 33 53 08
Email: spareparts@bshg.com
Ersatzteil-Bestellungen im Internet unter:
http://www.dimplex.de
9. Reinigung des Gerätes
Zur Reinigung muss das Heizgerät ausgeschaltet und ab-
gekühlt sein.
Die Oberflächen des Heizgerätes können durch Abwischen
mit einem weichen, feuchten Lappen gereinigt und dann
getrocknet werden. Zur Reinigung keine Scheuerpulver
oder Möbelpolituren verwenden, da diese die
Oberfläche beschädigen können.
Staubansammlungen im Gerät können von außen mit ei-
nem Staubsauger abgesaugt werden.
10. Technische Daten
Typ
Nennleistung
Spannung
Gerätestecker
Schutzklasse
Schutzart
Luftauslassvolumen
Temperaturerhöhung
Einlass/Auslass
Abmessungen
(B x H x T)
Gewicht
Typ
Nennleistung
Spannung
Gerätestecker
Schutzklasse
Schutzart
Luftauslassvolumen
Temperaturerhöhung
Einlass/Auslass
Abmessungen
(B x H x T)
Gewicht
2
IHP 20 IHP 30
2000 W 3000 W
230V~ 50Hz 230V~ 50Hz
1/N/PE 1/N/PE
Schuko-Stecker Schuko-Stecker
I (mit Schutzleiter) I (mit Schutzleiter)
IP X4 IP X4
150 m³/h 300 m³/h
34 K 38 K
360 x 330 x 210 385 x 390 x 260
mm mm
4,6 kg 6,1 kg
IHP 50 IHP 90
5000 W 9000 W
400V~ 50 Hz 3/PE 400V~ 50Hz 3/PE
CEE 16 A CEE 16 A
I (mit Schutzleiter) I (mit Schutzleiter)
IP X4 IP X4
400/450 m³/h 620/670 m³/h
58 K 63 K
385 x 390 x 260 500 x 489 x 350
mm mm
7,4 kg 12,1 kg
Technische Änderungen vorbehalten
