pivot. (fig. 28)

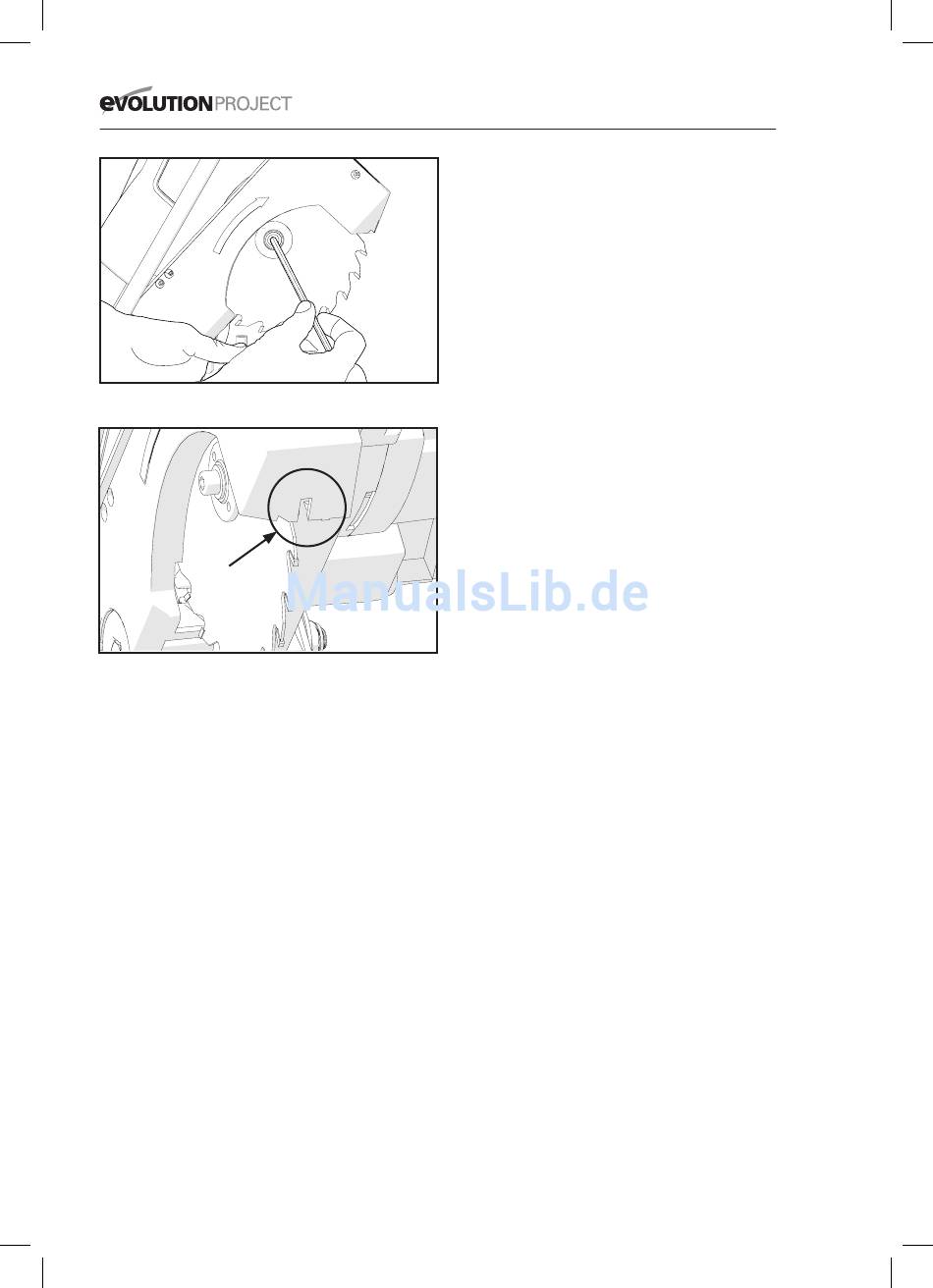

Fig. 29
Fig. 30
• Utilisez la clef à ergot (fournie) pour retenir
la bride externe de la lame.
• Utiliser la clé 6 pans (fournie) pour
dévisser la vis d'arbre. (fig. 29)
NOTE : La vis de fixation de moyeu est
dotée d'un filetage à gauche. Tournez dans
le sens des aiguilles d'une montre pour la
dévisser et dans le sens inverse pour la
visser.
• Retirez la vis d'arbre, la rondelle et la bride
externe.
• Bougez manuellement le carter
de protection de lame et retirez-le
complètement pour l'insérer dans le corps
de l'outil.
• Retirez la lame en la tirant vers l'extérieur
pour libérer le bout de l'arbre, puis vers le
bas et vers l'extérieur de l'outil.
54
FURY6 MANUAL D F I.indd 54
NOTE : La rainure de 5 mm située en bas de
la tête de coupe (fig. 30) fournit un espace
supplémentaire pour manœuvrer la lame et
la sortir ou la positionner sur la machine.
Pour remonter la lame :
• Assurez-vous que la lame est adaptée à
cet outil.
• Assurez-vous que la direction de la flèche
de rotation de la lame correspond au
sens de rotation indiqué sur le carter de
protection de la lame, sur le devant de la
scie.
• En utilisant la rainure sur la lame pour un
espace maximum d'accès à l'outil, faites
doucement bouger la lame pour la mettre
sur la bride de lame interne.
• Réinstallez la bride de lame externe, la
rondelle et la vis d'arbre.
• Serrez l'ensemble à la main.
• Retenez la bride externe avec la clef à
ergot.
• Resserrez la vis d'arbre avec la clé 6 pans.
• Vérifiez que la lame tourne librement en la
faisant tourner à la main.
• Refermez le carter de lame amovible sur
la lame de telle sorte que les dents de la
lame soient entièrement recouvertes.
• Rebranchez le levier de carter de
protection de lame en position de service
en utilisant la vis pivot.
• Vérifiez l'installation, particulièrement en
ce qui concerne les carters de sécurité.
VÉRIFICATION ET RÉGLAGE DES ANGLES
DE BISEAU
ATTENTION : Avant de réaliser un réglage
quelconque, assurez-vous que l'outil est bien
débranché du secteur.
NOTE : Bien que tous les réglages d'angle
aient été effectués à l'usine, il peut être
nécessaire de les vérifier en raison de
l'usure normale de l'outil.
NOTE : Pour vérifier et ajuster les angles de
biseau, l'outil doit être en position scie à onglet.
