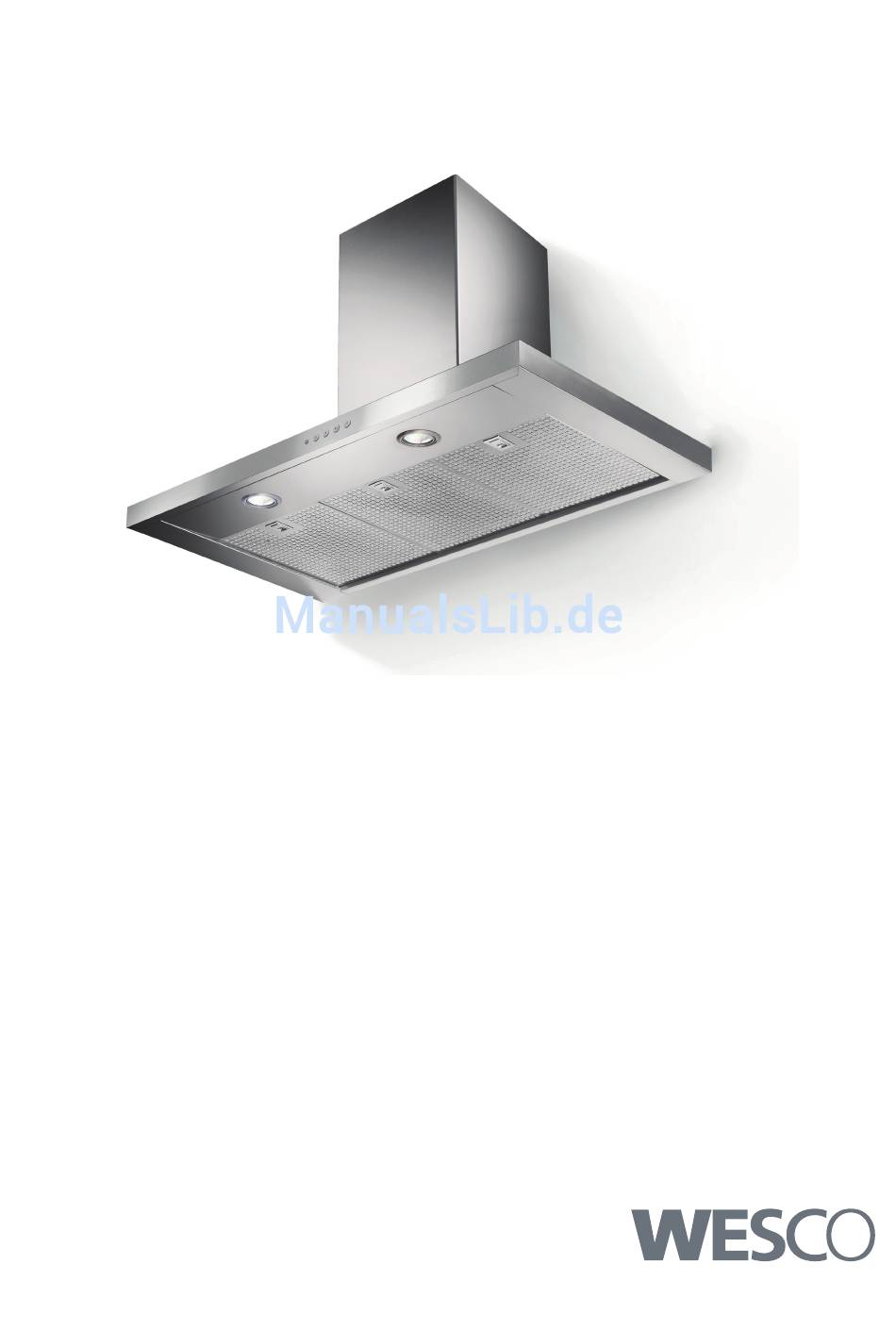

- Seite 1 Bedienungsanleitung l Mode d'emploi l Manuale d'istruzioni WH OLEA...
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS EMPFEHLUNGEN UND HINWEISE ............................. 3 CHARAKTERISTIKEN ................................6 MONTAGE ..................................... 8 BEDIENUNG..................................11 WARTUNG................................... 12 SOMMAIRE CONSEILS ET SUGGESTIONS............................13 CARACTERISTIQUES................................. 16 INSTALLATION..................................18 UTILISATION ..................................21 ENTRETIEN..................................22 INDICE CONSIGLI E SUGGERIMENTI............................23 CARATTERISTICHE................................26 INSTALLAZIONE ................................. 28 USO...................................... -
Seite 3: Empfehlungen Und Hinweise
EMPFEHLUNGEN UND HINWEISE Diese Gebrauchsanleitungen beziehen sich auf die verschiedenen Modelle der Abzugshaube. Darum kann es möglich sein, dass die Beschreibung bestimmter Merkmale für das vorliegende Gerät nicht zutrifft. INSTALLATION • Der Hersteller haftet nicht für etwaige Schäden, die durch die fehlerhafte Installation oder falschen Gebrauch entstehen könnten. - Seite 4 • Falls die Montageanweisungen für die gasbetriebene Kochmulde einen größeren Abstand vorschreiben, als der oben angegebene, muss diese Vorgabe befolgt werden. Es sind sämtliche Abluftvorschriften zu beachten. • Nur für die Abzugshaube geeignete Schrauben und Kleinteile verwenden. Achtung: Werden die Schrauben und Befestigungselemente nicht entsprechend der vorliegenden Anleitungen verwendet, besteht Stromschlaggefahr.
-
Seite 5: Wartung
• ACHTUNG: Die zugänglichen Teile können während des Gebrauchs der Kochgeräte sehr heiß werden. WARTUNG • Vor Reinigungs- oder Wartungsarbeiten am Gerät, muss dieses ausgeschaltet und spannungslos gemacht werden. • Die Filter stets nach den angegebenen Intervallen reinigen oder auswechseln (Brandgefahr). •... -
Seite 6: Charakteristiken
CHARAKTERISTIKEN Platzbedarf Abmessungen der Haube in Abluftversion. Abmessungen der Haube in Umluftversion. - Seite 7 Komponenten Pos. Produktkomponenten Haubenkörper mit Schaltern, Beleuchtung, Geblä- segruppe, Filter Teleskopkamin bestehend aus: oberer Kaminteil unterer Kaminteil Pos. Montagekomponenten 7.2.1 Befestigungsbügel oberer Kaminteil Bügel Schrauben 4,2 x 44,4 Schrauben 2,9 x 6,5 Schrauben 2,9 x 9,5 Dokumentation Bedienungsanleitung...
-
Seite 8: Montage
MONTAGE Bohren der Befestigungslöcher und Fixieren der Befestigungsbügel 7.2.1 Nachstehende Linien an die Wand zeichnen: • eine vertikale Linie bis zur Decke oder oberen Begrenzung, und zwar in der Mitte des Be- reiches, in dem die Haube montiert werden soll; •... -
Seite 9: Anschlüsse
Montage des Haubenkörpers • Bevor der Haubenkörper eingehakt wird, die 2 Schrauben Vr bei den Haubenkörper-Anhakpunkten festziehen. • Den Haubenkörper bei den Schrauben 12a einhängen. • Die Halteschrauben 12a definitiv festziehen. • Den Haubenkörper mit Hilfe der Schrauben Vr ausrichten. •... - Seite 10 Kaminmontage Oberer Kaminteil • Die beiden seitlichen Schenkel leicht auseinanderbie- gen, hinter den Bügeln 7.2.1 einhängen und bis zum Anschlag wieder schließen. • Bei den Bügeln mit Hilfe der 4 mitgelieferten Schrau- ben 12d (2,9 x 9,5) fixieren. Unterer Kaminteil •...
-
Seite 11: Bedienung
BEDIENUNG Schalttafel TASTE FUNKTIONEN T1 Betriebsgeschwindigkeit Eingeschaltet Schaltet Motor ersten Betriebsgeschwindigkeit ein. Stellt den Motor ab. T2 Betriebsgeschwindigkeit Eingeschaltet Schaltet Motor zweiten Betriebsgeschwindigkeit ein. T3 Betriebsgeschwindigkeit Bleibend Schaltet Motor dritten Betriebsgeschwindigkeit ein. Blinkend Bei 2 Sekunden langem Drücken: Aktiviert die auf 6 Minuten geregelte vierte Betriebsgeschwindigkeit, nach deren Ablauf zu der zuvor eingestellten Geschwindigkeit zurückgekehrt wird. -
Seite 12: Wartung
WARTUNG Fettfilter REINIGUNG METALLFETTFILTER • Sie müssen nach 2-monatigem Betrieb bzw. bei starkem Ein- satz auch häufiger gereinigt werden, was im Geschirrspüler möglich ist. • Einen Filter nach dem anderen entfernen. Halten Sie den Filter mit einer Hand fest und ziehen Sie den Griff mit der anderen Hand gleichzeitig nach unten. -
Seite 13: Conseils Et Suggestions
CONSEILS ET SUGGESTIONS Les instructions pour l’utilisation se réfèrent aux différents modèles de cet appareil. Par conséquent, certaines descriptions de caractéristiques particulières pourraient ne pas appartenir spécifiquement à cet appareil. INSTALLATION • En aucun cas le fabricant ne peut être tenu pour responsable d’éventuels dommages dus à... - Seite 14 • Si les instructions d’installation du plan de cuisson à gaz spécifient une distance supérieure à celle indiquée ci-dessus, veuillez impérativement en tenir compte. Toutes les normes concernant l’évacuation de l’air doivent être respectées. • Utiliser exclusivement des vis et des petites pièces du type adapté pour la hotte.
- Seite 15 • ATTENTION : les parties accessibles peuvent devenir très chaudes durant l’utilisation des appareils de cuisson. ENTRETIEN • Avant d’effectuer toute opération de nettoyage et d’entretien, éteindre ou débrancher l’appareil du secteur. • Nettoyer et/ou remplacer les filtres après le délai indiqué (danger d’incendie).
-
Seite 16: Caracteristiques
CARACTERISTIQUES Encombrement Dimensions pour hotte en version aspirante. Dimensions pour hotte en version filtrante. - Seite 17 Composants Réf. Q.té Composants de Produit Corps Hotte équipé de : Comandes, Lumière, Groupe Ventilateur, Filtres Cheminée Télescopique formée de: Cheminée Supérieure Cheminée Inférieure Réf. Q.té Composants pour l ’installation 7.2.1 Bride Fixation Cheminée Supérieure Chevilles Vis 4,2 x 44,4 Vis 2,9 x 6,5 Vis 2,9 x 9,5 Q.té...
-
Seite 18: Installation
INSTALLATION Perçage Paroi et Fixation Brides 7.2.1 Tracer sur la paroi: • une ligne verticale allant jusqu’au plafond ou à la limite supérieure, au centre de la zone prévue pour le montage de la hotte; • une ligne horizontale à 650 mm min. au-dessus du plan de cuisson. •... -
Seite 19: Branchement Electrique
Montage Corps Hotte • Avant d’accrocher le corps hotte, serrer les deux vis Vr situées sur les points d’accrochage du corps hotte. • Accrocher le corps hotte aux vis 12a prévues à cet effet. • Serrer définitivement les vis 12a de support. •... - Seite 20 Montage Cheminée Cheminée supérieure • Elargir légèrement les deux bords latériaux, et les crocher derrières les brides 7.2.1; refermer jusqu’à la butée. • Fixer latéralement aux brides à l’aide des 4 vis 12d (2,9 x 9,5) fournies. Cheminée inférieure • Elargir légèrement les deux bords latériaux de la Che- minée et les accrocher entre la Cheminée supérieure et la paroi;...
-
Seite 21: Utilisation
UTILISATION Tableau des commandes TOUCHE VOYANT FONCTIONS T1 Vitesse Allumé Démarre le moteur en première vitesse. Coupe le moteur. T2 Vitesse Allumé Démarre le moteur en deuxième vitesse. T3 Vitesse Fixe Appuyée brièvement, démarre le moteur en troisième vitesse. Clignotant Appuyée pendant 2 secondes. -
Seite 22: Entretien
ENTRETIEN Filtres anti-graisse NETTOYAGE FILTRES ANTI-GRAISSE METALLIQUES AUTOPORTEURS • Lavables au lave-vaisselle, ils doivent être lavés environ tous les 2 mois d’emploi ou plus fréquemment en cas d’emploi par- ticulièrement intense. • Enlevez les filtres l’un après l’autre en les soutenant avec une main et en tirant en même temps la poignée vers le bas avec l’autre main. -
Seite 23: Consigli E Suggerimenti
CONSIGLI E SUGGERIMENTI Le Istruzioni per l’uso si riferiscono ai diversi modelli di questo apparecchio. Pertanto, si potrebbero trovare descrizioni di singole caratteristiche che non appartengono al proprio apparecchio specifico. INSTALLAZIONE • Il fabbricante non potrà ritenersi responsabile per eventuali danni risultanti da un’installazione o utilizzazione impropria. - Seite 24 • Se le istruzioni di installazione del piano cottura a gas specificano una distanza maggiore di quella sopra indicata, è necessario tenerne conto. Devono essere rispettate tutte le normative riguardanti lo scarico dell'aria. • Usare solo viti e minuteria di tipo idoneo per la cappa. Avvertenza: la mancata installazione delle viti o dei dispositivi di fissaggio in conformità...
- Seite 25 • “ ATTENZIONE: le parti accessibili possono diventare molto calde durante l’uso degli apparecchi di cottura ”. MANUTENZIONE • Spegnere o scollegare l’apparecchio dalla rete di alimentazione prima di qualunque operazione di pulizia o manutenzione. • Pulire e/o sostituire i filtri dopo il periodo di tempo specificato (pericolo di incendio).
-
Seite 26: Caratteristiche
CARATTERISTICHE Ingombro Dimensioni per cappa in versione aspirante. Dimensioni per cappa in versione filtrante. - Seite 27 Componenti Rif. Q.tà Componenti di Prodotto Corpo Cappa completo di: Comandi, Luce, Gru- ppo Ventilatore, Filtri Camino Telescopico formato da: Camino Superiore Camino Inferiore Rif. Q.tà Componenti di Installazione 7.2.1 Staffe Fissaggio Camino Superiore Tasselli Viti 4,2 x 44,4 Viti 2,9 x 6,5 Viti 2,9 x 9,5 Q.tà...
-
Seite 28: Installazione
INSTALLAZIONE Foratura Parete e Fissaggio Staffe 7.2.1 Tracciare sulla Parete: • una linea Verticale fino al soffitto o al limite superiore, al centro della zona prevista per il montaggio della Cappa; • una linea Orizzontale a: 650 mm min. sopra il Piano di Cottura. •... -
Seite 29: Connessione Elettrica
Montaggio Cor o Cappa • Prima di agganciare il Corpo Cappa, serrare le 2 Viti Vr situate sui punti di aggancio del Corpo Cappa. • Agganciare il Corpo Cappa alle Viti 12a. • Serrare definitivamente le Viti 12a di supporto. •... - Seite 30 Montaggio Camino Camino superiore • Allargare leggermente le due falde laterali, agganciar- le dietro le Staffe 7.2.1 e richiuderle fino a battuta. • Fissare lateralmente alle Staffe con 4 Viti 12d (2,9 x 9,5) in dotazione. Camino inferiore • Allargare leggermente le due falde laterali del Cami- no, agganciarle tra il Camino superiore e la parete e richiuderle fino a battuta.
-
Seite 31: Uso
Quadro comandi TASTO FUNZIONI T1 Velocità Acceso Accende il Motore alla Prima velocità. Spegne il Motore. T2 Velocità Acceso Accende il Motore alla Seconda velocità. T3 Velocità Fisso Premuto brevemente Accende il Motore alla Terza velocità. Lampeggiante Premuto per 2 Secondi . Attiva la Quarta velocità... -
Seite 32: Manutenzione
MANUTENZIONE Filtri antigrasso PULIZIA FILTRI ANTIGRASSO METALLICI AUTOPORTANTI • Sono lavabili anche in lavastoviglie, e necessitano di essere lavati ogni 2 mesi circa di utilizzo o più frequentemente, per un uso particolarmente intenso. • Togliere i Filtri uno alla volta,sostenendoli con una mano mentre con l’altra si tira la leva verso il basso.
