Inhaltszusammenfassung für Philips BDL9870EU

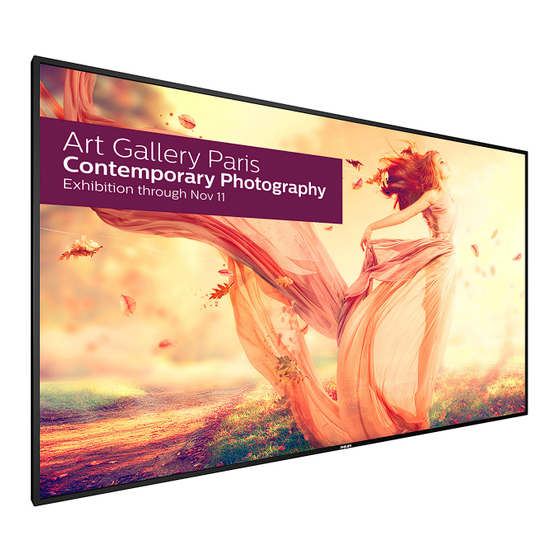

- Seite 1 BDL9870EU V2.00 www.philips.com/welcome Bedienungsanleitung (Deutsch)
-
Seite 2: Sicherheitshinweise
• Entfernen Sie alle Gegenstände, die ggf. in die Belüftungsöffnungen fallen oder die adäquate Kühlung der Displayelektronik behindern könnten. • Die Belüftungsöffnungen des Gehäuses dürfen niemals abgedeckt werden. • Vergewissern Sie sich bei der Aufstellung des Anzeigegerätes, dass Netzstecker und Steckdose leicht erreichbar sind. • Wenn Sie das Anzeigegerät durch Ziehen des Netzkabels abschalten, warten Sie 6 Sekunden, bevor Sie das Netzkabel zum Normalbetrieb wieder anschließen. • Achten Sie darauf, stets ein zugelassenes Netzkabel von Philips zu verwenden. Wenn Ihr Netzkabel fehlt, nehmen Sie bitte Kontakt mit Ihrem örtlichen Kundencenter auf. • Setzen Sie das Display im Betrieb keinen starken Vibrationen und Erschütterungen aus. • Das Display darf während des Betriebs oder Transports keinen Stößen oder Schlägen ausgesetzt und nicht fallen gelassen werden. Instandhaltung: • Üben Sie keinen starken Druck auf das Display aus; andernfalls kann Ihr LCD-Panel beschädigt werden. Wenn Sie Ihr Display umstellen wollen, fassen Sie ihn an der Außenseite an;... -
Seite 3: Eu-Konformitätserklärung
BDL9870EU Vor dem Anschließen und Benutzen des Displays die folgenden Anweisungen lesen und befolgen: • Ziehen Sie das Netzkabel, wenn Sie das Anzeigegerät längere Zeit nicht benutzen. • Ziehen Sie das Netzkabel, wenn Sie das Anzeigegerät mit einem leicht angefeuchteten Tuch reinigen. Wenn der Bildschirm ausgeschaltet ist, kann er mit einem trockenen Tuch abgewischt werden. Verwenden Sie jedoch niemals Flüssigkeiten auf Alkohol-, Lösungsmittel- oder Ammoniakbasis. • Wenden Sie sich an einen Servicetechniker, falls das Anzeigegerät nicht normal funktioniert, obwohl Sie die Anweisungen in dieser Anleitung befolgen. • Das Gehäuse darf nur von qualifizierten Service-Technikern geöffnet werden. • Achten Sie darauf, dass das Anzeigegerät weder direkter Sonneneinstrahlung noch einer anderen Wärmequelle (z. B. einer Heizung) ausgesetzt ist. -
Seite 4: Elektrische, Magnetische Und Elektromagnetische Felder ("Emf")
BDL9870EU Hinweis vom polnischen Zentrum für Prüfungen und Zertifizierungen Das Gerät sollte mit Strom aus einer Steckdose mit angeschlossener Schutzschaltung (dreipolige Steckdose) gespeist werden. Alle Geräte, die zusammenarbeiten (Computer, Anzeigegerät, Drucker etc.), sollten dieselbe Stromversorgung nutzen. Der Außenleiter der elektrischen Installation des Zimmers sollte über eine Reserve-Kurzschluss-Schutzvorrichtung in Form einer Sicherung mit einem Nominalwert von maximal 16 Ampere (A) verfügen. Zur vollständigen Abschaltung des Gerätes muss das Netzkabel aus der Steckdose gezogen werden; diese sollte sich in der Nähe des Gerätes befinden und leicht zugänglich sein. Eine Schutzkennzeichnung „B“ bestätigt, dass das Gerät mit den Schutzgebrauchsanforderungen der Standards PN-93/T-42107 und PN-89/E-06251 übereinstimmt. Elektrische, magnetische und elektromagnetische Felder („EMF“) 1. Wir produzieren und verkaufen zahlreiche Produkte an Verbraucher, die – wie jedes andere elektronische Gerät – die Fähigkeit haben, elektromagnetische Signale auszusenden und zu empfangen. - Seite 5 BDL9870EU Informationen ausschließlich für Großbritannien Warnung – dieses Gerät muss geerdet sein. Wichtig: Dieses Gerät wird mit einem geprüften angegossenen 13-A-Stecker geliefert. Gehen Sie zum Austauschen einer Sicherung bei diesem Steckertyp wie folgt vor: 1. Entfernen Sie die Abdeckung des Sicherungsfachs und die Sicherung. 2. Bringen Sie eine neue Sicherung an BS 1362 5A, A.S.T.A. oder BSI-geprüfter Typ. 3. Setzen Sie die Abdeckung des Sicherungsfachs wieder auf. Falls der Stecker nicht in Ihre Steckdose passt, sollte er abgeschnitten und durch einen geeigneten 3-poligen Stecker ersetzt werden. Falls der Netzstecker eine Sicherung enthält, sollte diese einen Wert von 5 A haben. Falls der Stecker keine Sicherung nutzt, sollte die Sicherung am Verteiler nicht mehr als 5 A aufweisen.
- Seite 6 BDL9870EU 中国大陆RoHS 电子电气产品有害物质限制使用标识要求 (中国RoHS法规标识要求) 产品中有害物质的名称及含量。 有害物质 铅 汞 镉 六价铬 多溴联苯 多溴二苯醚 零部件名称 (Pb) (Hg) (Cd) (Cr (VI)) (PBB) (PBDE) 塑料外框 后壳 CCFL panel 电路板组件* 底座 电源线 其他线材 遥控器 *：电路板组件包括印刷电路板及其构成的零部件，如电阻、电容、集成电路、连接器等。 本表格依据SJ/T 11364的规定编制。 表示该有害物质在该部件所有均质材料中的含量均在 GB/T 26572 标准规定的限量要求以下. 表示该有害物质至少在该部件的某一均质材料中的含量超出 GB/T 26572 标准规定的限量要求.
- Seite 7 BDL9870EU 《废弃电器电子产品回收处理管理条例》提示性说明 为了更好地关爱及保护地球，当用户不再需要此产品或产品寿命终止时，请遵守国家废弃电器电子产品 回收处理相关法律法规，将其交给当地具有国家认可的回收处理资质的厂商进行回收处理。 限用物質及其化學符號 單元 鉛 汞 鎘 六價鉻 多溴聯苯 多溴二苯醚 (Pb) (Hg) (Cd) (PBB) (PBDE) 塑料外框 ○ ○ ○ ○ ○ ○ 後殼 ○ ○ ○ ○ ○ ○ 液晶面板 － ○ ○ ○ ○ ○ 電路板組件 －...
-
Seite 8: Entsorgung Am Ende Der Betriebslebenszeit
Dieses Symbol am Produkt oder an seiner Verpackung zeigt an, dass dieses Produkt nicht über Ihren Hausmüll entsorgt werden darf. Stattdessen liegt es in Ihrer Verantwortung, Ihr Altgerät durch Übergabe an eine spezielle Sammelstelle zum Recycling von elektrischen und elektronischen Altgeräten zu entsorgen. Das separate Sammeln und Recyceln Ihres Altgerätes zum Zeitpunkt der Entsorgung hilft beim Erhalt natürlicher Ressourcen und gewährleistet eine für menschliche Gesundheit und Umwelt schonende Art der Wiederverwertung. Weitere Informationen über die E-Waste-Richtlinie finden Sie unter http://www.india.philips.com/about/sustainability/recycling/index.page. Erkundigen Sie sich über die nachstehenden Kontaktdaten, wo Sie Altgeräte in Indien dem Recycling zuführen können. Hotline: 1800-425-6396 (Montag bis Samstag, 9:00 bis 17:30 Uhr) Centralized E-waste Collection Center Anschrift: TPV Technology India Private Limited, 59, Maheswari Nagar, 1st Main Road, Mahadevapura Post, Whitefield Road Bangalore, Karnataka, PIN: 560048, Tel.: 080-3023-1000 eMail: india.callcentre@tpv-tech.com... - Seite 9 BDL9870EU Entsprechend der EU-Richtlinie 2006/66/EG dürfen Batterien/Akkumulatoren nicht unsachgemäß entsorgt werden. Der Akku muss zur Sammlung durch lokale Entsorgungsdienste getrennt werden. Após o uso, as pilhas e/ou baterias deverão ser entregues ao estabelecimento comercial ou rede de assistência técnica autorizada.
-
Seite 10: Inhaltsverzeichnis
BDL9870EU Inhalt 4.3. Wiedergabeoptionen .............13 4.3.1. Musikdateien wiedergeben ......13 4.3.2. Filme wiedergeben ..........13 Auspacken und installieren ............1 4.3.3. Fotodateien wiedergeben ........ 13 1.1. Auspacken ..................1 4.4. So verwenden Sie den Opera-Browser (HTML5) 13 1.2. Lieferumfang ...................1 OSD-Menü ................15 1.3. Installationshinweise ..............1 5.1. Durch das OSD-Menü navigieren ........15 1.4. -
Seite 11: Auspacken Und Installieren
BDL9870EU Auspacken und installieren 1.1. Auspacken • Dieses Produkt ist gemeinsam mit dem Standardzubehör in einem Karton verpackt. • Jegliches optionales Zubehör wird separat verpackt. • Aufgrund der Größe und des Gewichts dieses Anzeigegerätes empfehlen wir, dass es von zwei Personen transportiert werden sollte. • Stellen Sie nach dem Öffnen des Kartons sicher, dass der Lieferumfang vollständig und unbeschädigt ist. 1.2. Lieferumfang Bitte prüfen Sie, ob Ihr Lieferumfang folgende Artikel enthält: • LC-Display • Kurzanleitung • Fernbedeinung mit AAA-Batterien • Netzkabel • HDMI-Kabel • RS232-Kabel Kurzanleitung Quick start guide • RS232-Daisy-Chain-Kabel • IR-Sensorkabel... -
Seite 12: An Einer Wand Montieren
BDL9870EU 1.4. An einer Wand montieren Damit Sie dieses Anzeigegerät an einer Wand montieren können, benötigen Sie ein Standard-Wandmontageset (kommerziell erhältlich). Wir empfehlen die Verwendung einer Montageschnittstelle, die mit den Standards TÜV-GS und/oder UL1678 in Nordamerika übereinstimmt. Einschrauböse Schutzabdeckung VESA-Gitter Tisch Tragegriff 1. Legen Sie die Schutzabdeckung, die bei Lieferung um das Anzeigegerät gewickelt war, auf einem Tisch unter der Bildschirmoberfläche aus, damit der Bildschirm nicht zerkratzt. 2. Achten Sie darauf, dass sämtliches Zubehör zur Montage dieses Gerätes griffbereit ist (Wandhalterung, Deckenhalterung, Standfüße etc.). 3. Befolgen Sie die mit dem Basismontageset gelieferten Anweisungen. Fehler bei der Befolgung des Montageverfahrens können das Gerät beschädigen oder Verletzungen des Benutzers oder Installateurs zur Folge haben. -
Seite 13: Im Hochformat Installieren
BDL9870EU 1.5. Im Hochformat installieren Dieses Anzeigegerät kann im Hochformat installiert werden. 1. Entfernen Sie die Standfüße, falls diese angebracht sind. 2. Drehen Sie das Gerät um 90 Grad im Uhrzeigersinn. Das „ “-Logo sollte sich auf der linken Seite befinden, wenn Sie vor dem Anzeigegerät stehen. 1.5.1. So verwenden Sie die Logoführung im Hochformat 1. Bringen Sie die Führung an der Kante vorne links an der Frontblende des Anzeigegerätes an. Klappen Sie beide Kanten hinunter. 2. Ziehen Sie den Schutzfilm an der Rückseite des „ “ -Logoaufklebers ab. Halten und drücken Sie die Führung mit Ihrer linken Hand. -
Seite 14: Teile Und Funktionen
BDL9870EU Teile und Funktionen 2.1. Bedienfeld MUTE INPUT MENU [ ]-Taste Fernbedienungssensor und Betriebsstatusanzeige Mit dieser Taste schalten Sie das Anzeigegerät ein bzw. versetzen es • Empfängt die Befehlssignale von der Fernbedienung. in den Bereitschaftsmodus. • Zeigt den Betriebsstatus des Displays: [MUTE]-Taste - Leuchtet grün, wenn das Anzeigegerät eingeschaltet ist Wählen Sie mit dieser Taste die Eingangsquelle. - Leuchtet rot, wenn sich das Anzeigegerät im Bereitschaftsmodus befindet [INPUT]-Taste - Leuchtet gelb, wenn sich das Display im Energiesparmodus Wählen Sie die Eingangsquelle. -
Seite 15: Eingabe/Ausgänge
BDL9870EU 2.2. Eingabe/Ausgänge AC-Eingang Audioeingang AC-Stromversorgung von der Steckdose. Audioeingang für VGA-Quelle (3,5 mm Stereoklinke). Hauptschalter Audioausgang Zum Ein-/Ausschalten der Hauptstromversorgung. Audioausgang für externes AV-Gerät. HDMI1-Eingang/HDMI2-Eingang/HDMI3-Eingang Lautsprecherschalter HDMI-Video-/Audioeingang. Interner Ein-/Ausschalter für Lautsprecher. RS232C-Eingang/ RS232C-Ausgang Lautsprecherausgang RS232C-Netzwerkeingang/-ausgang zur Nutzung der Durchschleifen- Audioausgang für externe Lautsprecher. Funktion. USB-Serviceport DVI-Eingang Zur Mainboard-Firmware-Aktualisierung mit USB-Speicher verbinden. DVI-D-Videoeingang. HINWEISE: Dient nur der Firmware-Aktualisierung. Displayport-Eingang/ Displayport-Ausgang RJ-45 Displayport-Videoeingang/-ausgang LAN-Steuerungsfunktion zur Fernsteuerung über das VGA-Eingang (D-Sub) Kontrollzentrum. VGA-Videoeingang. Y/CVBS IR-Eingang/ IR-Ausgang Videoquelleneingang. -
Seite 16: Fernbedienung
BDL9870EU 2.3. Fernbedienung [ ]-Taste (Ein/Aus) Zum Einschalten des Anzeigegerätes bzw. zum Versetzen in den Bereitschaftsmodus. 2.3.1. Allgemeine Funktionen [Wiedergabe]-Tasten Zur Wiedergabesteuerung von Mediendateien. ]-Taste (SOURCE) NORMAL Wählen Sie die Eingangsquelle aus. Wählen Sie mit [ ] oder [ ] Displayport DVI-D HDMI 1 HDMI zwischen HDMI 3 Component Video BROWSER SmartCMS Card OPS oder . Drücken Sie die Taste [ ], um die Auswahl zu bestätigen und das Fenster zu schließen. -
Seite 17: Batterien In Die Fernbedienung Einlegen
BDL9870EU 2.3.2. Batterien in die Fernbedienung einlegen Die Fernbedienung wird durch zwei AAA-Batterien (1,5 V) mit Strom versorgt. So installieren oder ersetzen Sie die Batterien: 1. Schieben Sie die Abdeckung zum Öffnen ab. 2. Richten Sie die Batterien entsprechend den Kennzeichnungen (+) und (–) im Batteriefach aus. 3. Bringen Sie die Abdeckung wieder an. Vorsicht: Bei falscher Nutzung der Batterien können diese auslaufen oder aufquellen. Achten Sie darauf, diese Anweisungen zu befolgen: • Setzen Sie die „AAA“-Batterien entsprechend den Kennzeichnungen (+) und (–) an den Batterien und den Markierungen (+) und (–) im Batteriefach ein. • Kombinieren Sie nicht verschiedene Batterietypen. • Kombinieren Sie nicht alte und neue Batterien. Dies kann die Laufzeit verkürzen, die Batterien können auslaufen. • Entfernen Sie erschöpfte Batterien umgehend, damit keine Flüssigkeit in das Batteriefach ausläuft. Berühren Sie ausgelaufene Batteriesäure nicht, diese kann Ihrer Haut schaden. -
Seite 18: Externes Gerät Anschließen
BDL9870EU Externes Gerät anschließen 3.1. Externes Gerät anschließen (DVD/VCR/VCD) 3.1.1. Component-Videoeingang verwenden [AUDIO IN] [COMPONENT IN] Component-Ausgang COMPONENT Out Audioausgang (YPbPr) Audio Out (YPbPr) (YPbPr) DVD / VCR / VCD 3.1.2. Videoquelleneingang verwenden [AUDIO IN] [Y/CVBS IN] Y/CVBS-Ausgang Y/CVBS Out... -
Seite 19: Pc Anschließen
BDL9870EU 3.2. PC anschließen 3.2.1. VGA-Eingang verwenden Audioausgang Audio Out [VGA AUDIO IN] VGA-Ausgang VGA Out D-Sub, 15-polig D-Sub 15 pin [VGA IN] 3.2.2. DVI-Eingang verwenden [VGA AUDIO IN] Audioausgang Audio Out DVI-Ausgang DVI Out [DVI IN] 3.2.3. HDMI-Eingang verwenden... -
Seite 20: Displayport-Eingang Verwenden
BDL9870EU 3.2.4. DisplayPort-Eingang verwenden DisplayPort- DisplayPort Out Ausgang [DisplayPort IN] 3.3. Audiogerät anschließen 3.3.1. Externe Lautsprecher anschließen External speakers Externe Lautsprecher 3.3.2. Externes Audiogerät anschließen Audioeingang Audio In [AUDIO OUT] Stereo Amplifier Stereoverstärker [SPDIF OUT]... -
Seite 21: Mehrere Anzeigegeräte In Einer Daisy Chain-Konfiguration Anschließen
BDL9870EU 3.4. Mehrere Anzeigegeräte in einer Daisy Chain-Konfiguration anschließen Sie können mehrere Anzeigegeräte zur Erzeugung einer Daisy-Chain-Konfiguration miteinander verbinden (z. B. zur Errichtung einer Videowand). Hinweis: I n einer Daisy-Chain-Konfiguration können maximal 25 Anzeigegeräte (5 x 5) verwendet werden. 3.4.1. Anzeigesteuerungsverbindung Verbinden Sie den Anschluss [RS232C OUT] von Anzeige 1 mit dem Anschluss [RS232C IN] von Anzeige 2. Anzeige 2 Anzeige 1 DISPLAY 1 DISPLAY 2 [RS-232C] [RS-232C IN] [RS-232C OUT] [RS-232C IN] 3.4.2. Digitale Videoverbindung Verbinden Sie den Anschluss [DP OUT] von Anzeige 1 mit dem Anschluss [DP IN] von Anzeige 2. Anzeige 2... -
Seite 22: Infrarotsignal Durchschleifen
BDL9870EU 3.6. Infrarotsignal durchschleifen [IR OUT] DVD / VCR / VCD [IR IN] NORMAL (DVD / VCR / VCD) SOURCE FORMAT LIST INFO ADJUST OPTIONS ID SET ENTER Fernbedienung 遥控器 3.7. Kabelnetzwerkverbindung Internet Router [RJ-45] [RJ-45]... -
Seite 23: Bedienung
BDL9870EU Bedienung 4.3. Wiedergabeoptionen HINWEIS: B ei den in diesem Abschnitt erwähnten Steuertasten 4.3.1. Musikdateien wiedergeben handelt es sich um Fernbedienungstasten, sofern Musik 1. Wählen Sie aus der Titelleiste. nicht anders angegeben. Music 4.1. Angeschlossene Videoquelle anschauen ]. 2. Wählen Sie einen Audiotitel, drücken Sie dann die Taste [ Hinweise zum Anschluss externer Geräte finden Sie auf Seite 11. • Wählen Sie zur Wiedergabe aller Titel in einem Ordner 1. Drücken Sie die SOURCE-Taste [ Alle einen Musikordner. Drücken Sie dann die Taste [... - Seite 24 BDL9870EU 2. Bewegen Sie den Cursor auf die URL-Adresszeile. Drücken Sie ], eine virtuelle Tastatur erscheint. Sie können den die Taste [ Cursor zur Eingabe der URL-Adresse bewegen. Wählen Sie nach Done Eingabe der URL-Adresse Internet Web Address： http:// History www.google.com Bookmark . , @ ‘ Done p q r s w x y z Hide ? ! - <...
-
Seite 25: Osd-Menü
BDL9870EU OSD-Menü 5.2. OSD-Menü in der Übersicht Im Folgenden wird eine Übersicht der OSD-Struktur (On-Screen- 5.2.1. Menü Bild Display-Struktur) dargestellt. Sie können diese als Referenz für die weitere Anpassung Ihres Displays verwenden. Helligkeit Bild 5.1. Durch das OSD-Menü navigieren Kontrast Schärfe Bildschirm Schwarzwert 5.1.1. Mit der Fernbedienung durch das OSD- Tönung Menü navigieren Audio Farbe SOURCE FORMAT... -
Seite 26: Menü Bildschirm
BDL9870EU Farbtemperatur Horizontale Bildlage Drücken Sie die Taste [ ], um das Bild nach rechts zu bewegen, oder Wählen Sie eine Farbtemperatur für das Bild aus. Eine niedrigere drücken Sie die Taste [ ], um das Bild nach links zu bewegen. Farbtemperatur verleiht dem Bild eine rötliche Tönung, eine höhere Farbtemperatur eine bläuliche Tönung. HINWEISE: Die Optionen sind: {3000K}/{4000K}/{5000K}/{6500K}/{7500K}/ • Die Anpassung der horizontalen Bildlage ist nur für den VGA- {9300K}/{10000K}/{Nativ}/{Benutzer 1}/{Benutzer 2}. Eingang aktiv. Farbsteuerung • Die horizontale Bildlage kann nicht angepasst werden, wenn {Pixel shift} aktiviert ist. Sie können die Farbtöne des Bildes genau einstellen, indem Sie die Einstellungen User-R (Rot), User-G (Grün) und User-B (Blau) einzeln... -
Seite 27: Horizontale Bildlage
BDL9870EU Freier Zoom Maximallautstärke Mit dieser Funktion können Sie die Zoom-Einstellungen detaillierter auf Stellen Sie den eigenen Grenzwert für die Maximallautstärke ein. das anzuzeigende Bild anpassen. So wird verhindert, dass der Ton zu laut wiedergegeben wird. HINWEIS: D ieses Element ist nur aktiv, wenn für den {Zoom- Minimallautstärke Modus} die Einstellung {Benutzerdefiniert} gilt. Stellen Sie den eigenen Grenzwert für die Minimallautstärke ein. Zoom Stumm Erweitert gleichzeitig die Horizontale und Schalten Sie die Stummschaltung ein/aus. Vertikale des Bildes. Audio-Rücksetzung Setzen Sie alle Einstellungen im Menü „Audio“ auf die Werkseinstellungen H Zoom zurück. Erweitert nur die Horizontale des Bildes. 5.2.4. Menü Bild im Bild V Zoom Untermodus Bild Erweitert nur die Vertikale des Bildes. PIP-Größe... -
Seite 28: Menü Konfiguration 1
BDL9870EU Die Optionen sind: {Unten rechts}/{Unten links}/{Oben rechts}/{Oben • {Letzter Zustand} – Das Display kehrt zu dem Betriebszustand links}. (Ein/Aus/Standby) zurück, den es zuletzt vor dem Entfernen und Wiederanschließen des Netzkabels hatte. PIP ändern Autom. Einstellung Wechseln Sie das Eingangssignal von Haupt- und Unterfenster für den PIP/POP/Schnelltauschmodus. Mit dieser Funktion wird die Anzeige des VGA-Eingangsbildes automatisch optimiert. PIP-Rücksetzung HINWEIS: D ieses Element ist nur für den VGA-Eingang aktiv. Setzen Sie alle Einstellungen im Menü „PIP“ auf die Werkseinstellungen Energiesparen zurück. HINWEISE: Mit dieser Einstellung können Sie den Energieverbrauch automatisch reduzieren. • Die PIP-Funktion ist nur unter folgender Bedingung aktiv: {Erw. Einst.} – {Kacheln} – Einstellung {Aktivieren} auf [Nein]. • {RGB} – Wenn Sie {Ein} auswählen, wird der Energiesparmodus aktiviert, wenn nach 10 Sekunden kein Signal von den PC-Modus- • Die PIP-Funktion ist nur für bestimmte Signalquellenkombinationen... -
Seite 29: Menü Konfiguration 2
BDL9870EU 5.2.6. Menü Konfiguration 2 Netzwerkeinstell OSD anzeigedauer Netzwerk-Host-Name Konfiguration 2 OSD horizontale bildlage DHCP Deaktivieren IP-Adresse OSD vertikale bildlage Erw. Einst. Subnetzmaske Informations-OSD 10 Sec. Standard Gateway Logo DNS1 Eingabe OSD-Rotation Querformat DNS2 Monitor-ID Aktion MAC-Adresse Anmeldename a d m Überhitzungsstatus... -
Seite 30: Menü Erw. Einst
BDL9870EU Betrieb-LED-Leuchte • {Neigung} Der Zahlenbereich der Neigung liegt zwischen 1 und 15. Die Zur Steuerung der Betrieb-LED wählen. Standardeinstellung ist 1. Mit der Einrichtungsfunktion {Auto-ID} Die Optionen sind: {Aus} / {Ein} (Standard). können Sie die {Monitor-ID} des angeschlossenen Geräts gemäß Konfiguration rücksetzen den Einstellungen für {Neigung} einrichten. Setzen Sie alle Einstellungen im Menü „Konfiguration 2“ auf die Beispiel: Für die Neigung ist 4 eingestellt. Werkseinstellungen zurück. 5.2.7. Menü Erw. Einst. Eingangsauflösung Autom Konfiguration 2 IR-steuerung Aktion Tastatur kontrolle Aktion Erw. Einst. Kacheln Aktion Datum &... -
Seite 31: Datum & Zeit
BDL9870EU Wert von {Control Group ID} (Gruppen-ID steuern) anzupassen. • {Position} – Wählen Sie die Position dieses Displays in der Bildschirmmatrix aus. Tastatur-Kontrolle • {Bildkomp.} – Schalten Sie die Bildkompensation ein oder aus. Aktivieren oder deaktivieren Sie die Tastatur des Displays (Steuertasten). Wenn Sie {Ja} auswählen, passt das Display das Bild an die Breite • {Entsperren} – Aktivieren Sie die Tastaturfunktion. des Displayrahmens an, sodass das Bild richtig auf dem Display • {Alles sperren}/{Sperre (außer Lautst.)}/{Sperre (außer Ein/Aus)} wiedergegeben wird. – Deaktivieren Sie die Tastaturfunktion. Bildkomp. – Ja HINWEIS: U m die Sperre der Tastaturfunktion zu aktivieren oder zu deaktivieren, halten Sie die beiden Tasten [ ] und [ ] mindestens 3 Sekunden lang gedrückt. - Seite 32 BDL9870EU 1. Drücken Sie die [OK]-Taste, um das Untermenü zu öffnen. Zeitplan 2. Drücken Sie die Taste [ ] oder [ ], um zwischen {Jahr}, {Monat}, {Tag}, {Stunde}, {Minute} und {Zeitumstell.} zu wechseln. Heute 2014 . 11 . 04 20 : 19 : 55 3. Drücken Sie die Taste [ ] oder [ ], um alle Einstellungen außer {Zeitumstell.} anzupassen.
-
Seite 33: Ops-Einstellungen
BDL9870EU Spezielle Befehle zur Steuerung der Monitore werden in einem 0001/0002 Photo separaten MCCS-Standard (Monitor Control Command Set-Standard) festgelegt. Photo DDC/CI-Monitore werden teilweise mit einem externen Farbsensor Video geliefert, der eine automatische Kalibrierung der Farbbalance des Monitors ermöglicht. Einige neigbare DDC/CI-Monitore unterstützen eine automatische Drehfunktion. Dabei kann das Betriebssystem durch einen Drehsensor im Monitor die Anzeige aufrecht halten, wenn der Monitor vom Hochformat in das Querformat wechselt. Die folgenden DDC/CI-Befehle sollten über die Kommandozeile unterstützt werden: Befehle Befehle Helligkeit einstellen Helligkeit abrufen Options Exit Kontrast einstellen Kontrast abrufen - Drücken Sie die Tasten [ ] [ ], um Dateien auszuwählen. Rotverstärkung Rotverstärkung... -
Seite 34: Menü Eingabe
BDL9870EU PIP-Audio Erw. Einst. Rücksetzen Setzen Sie alle Einstellungen außer {Datum & Zeit} im Menü „Erw. Einst.“ Wählen Sie die Audioquelle für den Bild-im-Bild-Modus (PIP-Modus) aus. auf die Werkseinstellungen zurück. • {Haupt} – Wählen Sie den Ton des Hauptbildes aus. 1. Drücken Sie [OK] oder die Taste [ ], um das Untermenü zu öffnen. • {Unterfenster 1} – Wählen Sie den Ton des Bildes in Unterfenster 2. Drücken Sie die Taste [ ] oder [ ], um {Zurücksetzen} 1 aus. auszuwählen, und drücken Sie die [OK]-Taste, um die • {Unterfenster 2} – Wählen Sie den Ton des Bildes in Unterfenster Werkseinstellungen wiederherzustellen. -
Seite 35: Usb-Gerätekompatibilität
BDL9870EU USB-Gerätekompatibilität USB-Videountertitelformate (bei Sprachuntertiteln etc.) Max. Dateiendungen Container Videocodec Max. Auflösung Bildwiederholfrequenz Max. Bitrate (Mb/s) Audiocodec (Bilder/s) MPEG-1 1920x1080 25p, 30p, 50i, 60i MPEG-1 (L1&L2), .mpg MPEG-2 1920x1080 25p, 30p, 50i, 60i MPEG-1,2, 2,5 L3,... - Seite 36 BDL9870EU USB-Multimediaformate Frequenz Max. Bitrate Dateiendungen Container Videocodec Max. Auflösung Audiocodec (kHz) (Mb/s) .mp3 – – MPEG-1,2, 2,5 L3 .wma – – .asf (V2 bis V9.2) .wma WMA Pro – – WMA, WMA Pro .wav (PC) LPCM – – LPCM .aif (mac) LPCM –...
-
Seite 37: Eingangsmodus
BDL9870EU Eingangsmodus Element Auflösung H.Freq. (KHz) V.Freq. (Hz) BW (MHz) 1400x1050 64,744 59,948 Aktueller FHD-Modus (unterstützt VGA/DVI-Timing): 1440x1050 65,3 60,000 121,750 Element Auflösung H.Freq. (KHz) V.Freq. (Hz) BW (MHz) 1400x1050 82,278 74,867 640x350 31,469 70,086 25,175 1600x900 55,54... -
Seite 38: Richtlinie Zu Pixelfehlern
BDL9870EU Richtlinie zu Pixelfehlern Wir sind stets darum bemüht, Produkte von höchster Qualität anzubieten, und verwenden einige der branchenweit fortschrittlichsten Herstellungsverfahren, während wir zudem strenge Qualitätskontrollen durchführen. Dennoch sind die bei PDP- / TFT-Bildschirmen für Plasma- & LCD- Anzeigegeräte eingesetzten Pixel- oder Subpixeldefekte manchmal unvermeidlich. Kein Hersteller kann eine Gewährleistung für vollkommen fehlerfreie Bildschirme abgeben; dennoch garantiert Philips, dass alle Plasma- & LCD-Anzeigegeräte mit einer inakzeptablen Anzahl an Defekten innerhalb der Garantiedauer gemäß Ihren örtlichen Garantiebedingungen repariert werden. In diesem Hinweis werden die verschiedenen Arten von Pixelfehlern erläutert und akzeptable Defektstufen für den LCD-Bildschirm definiert. Damit das Gerät im Rahmen der Garantie repariert wird, muss die Anzahl an Pixelfehlern einen bestimmten Wert überschreiten (vgl. Referenztabelle). Falls der LCD- Bildschirm die Spezifikationen erfüllt, werden ein Austausch im Rahmen der Garantie sowie Rückgabeforderungen zurückgewiesen. Da einige Arten oder Kombinationen von Pixelfehlern zudem auffälliger sind als andere, legt Philips bei diesen noch höhere Qualitätsstandards fest. -
Seite 39: Dunkle Punktdefekte
Ständig schwarze Pixel erscheinen als Pixel oder Subpixel, die immer dunkel „ausgeschaltet“ sind. Diese Beispiele von Black-Dot-Fehlern kommen vor: Ein dunkler Punkt Zwei anliegende dunkle Punkte = 1 Paar Zwei dunkle Punkte, Spezifikationen definieren dunkler Punkte den Mindestabstand zwischen dunklen Punkten 8.5. Abstände zwischen den Pixeldefekten Da Pixel- und Subpixeldefekte derselben Art, die sich in geringem Abstand zueinander befinden, leichter bemerkt werden können, spezifiziert Philips auch den zulässigen Abstand zwischen Pixeldefekten. In der nachstehenden Tabelle finden Sie Spezifikationen über: • Erlaubte Anzahl an anliegenden dunklen Punkten = (anliegende Dunkle Punkte = 1 Paar dunkler Punkte) • Mindestabstand zwischen dunklen Punkten • Gesamtanzahl an defekten Punkten 8.6. Toleranzen bei Pixeldefekten Damit Sie während der Gewährleistungsdauer Anspruch auf Reparatur infolge von Pixeldefekten haben, muss ein PDP-/ TFT-Bildschirm in einem Plasma- / LCD-Bildschirm von Philips Pixel oder Subpixel aufweisen, die die in der nachstehenden Tabelle aufgeführten Toleranzen überschreiten. -
Seite 40: Reinigung Und Problemlösung
BDL9870EU Reinigung und Problemlösung 9.1. Reinigung Vorsicht bei Verwendung des Anzeigegerätes • Halten Sie Hände, Gesicht und Gegenstände von den Belüftungsöffnungen des Anzeigegerätes fern. Die Oberseite des Anzeigegerätes wird durch die hohe Temperatur der Abluft, die durch die Belüftungsöffnungen austritt, üblicherweise sehr heiß. Wenn Sie Körperteile zu nah an diese Stellen bringen, können Verbrennungen und Verletzungen auftreten. Die Platzierung von Gegenständen in der Nähe der Oberseite des Anzeigegerätes kann Hitze-bedingte Schäden an den Gegenständen sowie Beschädigungen des Anzeigegerätes selbst zur Folge haben. • Achten Sie darauf, vor dem Transport des Anzeigegerätes alle Kabel zu trennen. Wenn Sie das Gerät mit angeschlossenen Kabel transportieren, können die Kabel beschädigt werden; dadurch bestehen Brand- und Stromschlaggefahr. • Ziehen Sie das Netzkabel zur Sicherheit aus der Steckdose, bevor Sie jegliche Reinigungs- oder Wartungsarbeiten durchführen. -
Seite 41: Problemlösung
BDL9870EU 9.2. Problemlösung Symptom Mögliche Ursache Lösung Es wird kein Bild angezeigt 1. Das Netzkabel ist nicht angeschlossen. 1. Schließen Sie das Netzkabel an. 2. Der Netzschalter an der Rückseite des 2. Stellen Sie sicher, dass der Netzschalter Anzeigegerätes ist nicht eingeschaltet. eingeschaltet ist. 3. Der ausgewählte Eingang ist nicht 3. Stellen Sie eine Signalverbindung mit dem angeschlossen. Anzeigegerät her. 4. Das Anzeigegerät befindet sich im Bereitschaftsmodus. -
Seite 42: Technische Daten
BDL9870EU Technische Daten Anzeige: Element Technische Daten Bildschirmgröße (Aktivbereich) 97,5" (247,7 cm) LCD Seitenverhältnis 16:9 Pixelanzahl 3840 (H) x 2160 (B) Pixelabstand 0,5622 x 0,5622 mm Farbtiefe 1073,7 Mio. Farben Helligkeit 500 Nit (typisch) Kontrastverhältnis 1300:1 (typisch) Betrachtungswinkel 89 Grad Ein-/Ausgänge: Element Technische Daten Lautsprecherausgang Interne Lautsprecher 10W (L) + 10W (R) [RMS]/8Ω Externe Lautsprecher 1-Weg-1-Lautsprecher-System 82 dB/W/M/160 Hz – 13 KHz SPDIF-Ausgang SPDIF-Port Serieller digitaler Audioausgang , wenn Eingang über HDMI Audioausgang Stereo-Klinke (3,5 mm) x 1 0,5 V [RMS] (normal)/2 Kanäle (L+R) - Seite 43 BDL9870EU Umgebungsbedingungen: Element Technische Daten Temperatur Betrieb 0 ~ 40°C Lagerung -20 ~ 60°C Feuchtigkeit Betrieb 20 - 80 % (nicht kondensierend) Lagerung 5 - 95% (nicht kondensierend) Höhe Betrieb 0 ~ 3.000 m Lagerung / Transport 0 ~ 9.000 m Interner Lautsprecher: Element Technische Daten Typ 1-Weg-1-Lautsprecher Eingabe 10 W (RMS) Impedanz 8 Ω Ausgangsschalldruckpegel 82 dB/W/M Frequenzreaktion 160 Hz ~ 13 kHz...
- Seite 44 2015 © Koninklijke Philips N.V. Alle Rechte vorbehalten. Philips und der Philips-Schild sind eingetragene Marken der Koninklijke Philips N. V. und werden unter Lizenz der Koninklijke Philips N.V. Technischen Daten können sich ohne Vorankündigung ändern.
