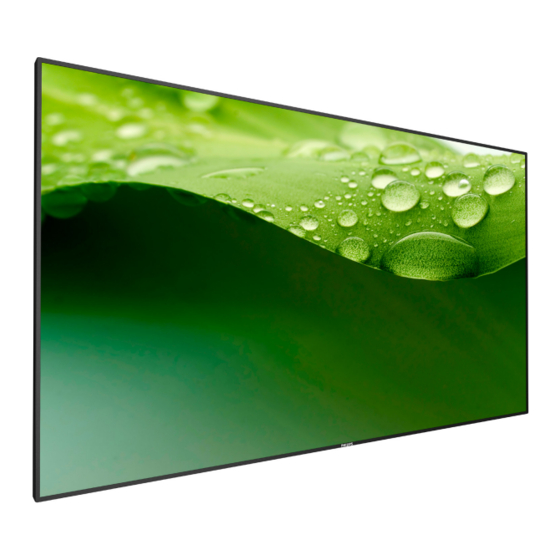

BDL4970EL
V2.00
www.philips.com/welcome
Bedienungsanleitung (Deutsch)

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Philips BDL4970EL

  • Seite 1 BDL4970EL V2.00 www.philips.com/welcome Bedienungsanleitung (Deutsch)
  • Seite 2: Sicherheitshinweise

    • Entfernen Sie alle Gegenstände, die ggf. in die Belüftungsöffnungen fallen oder die adäquate Kühlung der Displayelektronik behindern könnten. • Die Belüftungsöffnungen des Gehäuses dürfen niemals abgedeckt werden. • Vergewissern Sie sich bei der Aufstellung des Anzeigegerätes, dass Netzstecker und Steckdose leicht erreichbar sind. • Wenn Sie das Anzeigegerät durch Ziehen des Netzkabels abschalten, warten Sie 6 Sekunden, bevor Sie das Netzkabel zum Normalbetrieb wieder anschließen. • Achten Sie darauf, stets ein zugelassenes Netzkabel von Philips zu verwenden. Wenn Ihr Netzkabel fehlt, nehmen Sie bitte Kontakt mit Ihrem örtlichen Kundencenter auf. • Setzen Sie das Display im Betrieb keinen starken Vibrationen und Erschütterungen aus. • Das Display darf während des Betriebs oder Transports keinen Stößen oder Schlägen ausgesetzt und nicht fallen gelassen werden. Instandhaltung: • Üben Sie keinen starken Druck auf das Display aus; andernfalls kann Ihr LCD-Panel beschädigt werden. Wenn Sie Ihr Display umstellen wollen, fassen Sie ihn an der Außenseite an;...
  • Seite 3: Ce-Konformitätserklärung

    BDL4970EL Vor dem Anschließen und Benutzen des Displays die folgenden Anweisungen lesen und befolgen: • Ziehen Sie das Netzkabel, wenn Sie das Anzeigegerät längere Zeit nicht benutzen. • Ziehen Sie das Netzkabel, wenn Sie das Anzeigegerät mit einem leicht angefeuchteten Tuch reinigen. Wenn der Bildschirm ausgeschaltet ist, kann er mit einem trockenen Tuch abgewischt werden. Verwenden Sie jedoch niemals Flüssigkeiten auf Alkohol-, Lösungsmittel- oder Ammoniakbasis. • Wenden Sie sich an einen Servicetechniker, falls das Anzeigegerät nicht normal funktioniert, obwohl Sie die Anweisungen in dieser Anleitung befolgen. • Das Gehäuse darf nur von qualifizierten Service-Technikern geöffnet werden. • Achten Sie darauf, dass das Anzeigegerät weder direkter Sonneneinstrahlung noch einer anderen Wärmequelle (z. B. einer Heizung) ausgesetzt ist.
  • Seite 4: Elektrische, Magnetische Und Elektromagnetische Felder ("Emf")

    BDL4970EL Hinweis vom polnischen Zentrum für Prüfungen und Zertifizierungen Das Gerät sollte mit Strom aus einer Steckdose mit angeschlossener Schutzschaltung (dreipolige Steckdose) gespeist werden. Alle Geräte, die zusammenarbeiten (Computer, Anzeigegerät, Drucker etc.), sollten dieselbe Stromversorgung nutzen. Der Außenleiter der elektrischen Installation des Zimmers sollte über eine Reserve-Kurzschluss-Schutzvorrichtung in Form einer Sicherung mit einem Nominalwert von maximal 16 Ampere (A) verfügen. Zur vollständigen Abschaltung des Gerätes muss das Netzkabel aus der Steckdose gezogen werden; diese sollte sich in der Nähe des Gerätes befinden und leicht zugänglich sein. Eine Schutzkennzeichnung „B“ bestätigt, dass das Gerät mit den Schutzgebrauchsanforderungen der Standards PN-93/T-42107 und PN-89/E-06251 übereinstimmt. Elektrische, magnetische und elektromagnetische Felder („EMF“) 1. Wir produzieren und verkaufen zahlreiche Produkte an Verbraucher, die – wie jedes andere elektronische Gerät – die Fähigkeit haben, elektromagnetische Signale auszusenden und zu empfangen.
  • Seite 5 BDL4970EL Informationen ausschließlich für Großbritannien Warnung – dieses Gerät muss geerdet sein. Wichtig: Dieses Gerät wird mit einem geprüften angegossenen 13-A-Stecker geliefert. Gehen Sie zum Austauschen einer Sicherung bei diesem Steckertyp wie folgt vor:+ 1. Entfernen Sie die Abdeckung des Sicherungsfachs und die Sicherung. 2. Bringen Sie eine neue Sicherung an BS 1362 5A, A.S.T.A. oder BSI-geprüfter Typ. 3. Setzen Sie die Abdeckung des Sicherungsfachs wieder auf. Falls der Stecker nicht in Ihre Steckdose passt, sollte er abgeschnitten und durch einen geeigneten 3-poligen Stecker ersetzt werden. Falls der Netzstecker eine Sicherung enthält, sollte diese einen Wert von 5 A haben. Falls der Stecker keine Sicherung nutzt, sollte die Sicherung am Verteiler nicht mehr als 5 A aufweisen.
  • Seite 6 BDL4970EL China RoHS 电子电气产品有害物质限制使用标识要求 (中国RoHS法规标识要求) 产品中有害物质的名称及含量。 有害物质 零部件名称 铅 汞 镉 六价铬 多溴联苯 多溴二苯醚 (Pb) (Hg) (Cd) (Cr (VI)) (PBB) (PBDE) 塑料外框 后壳 CCFL LCD panel 电路板组件* 底座 电源线 其他线材 遥控器 *:电路板组件包括印刷电路板及其构成的零部件,如电阻、电容、集成电路、连接器等。 本表格依据SJ/T 11364的规定编制。 O: 表 示该有害物质在该部件所有均质材料中的含量均在 GB/T 26572 标准规定的限量要求以下. X: 表 示该有害物质至少在该部件的某一均质材料中的含量超出 GB/T 26572 标准规定的限量要求. 上表中打“X”的部件中,应功能需要,部分有害物质含量超出GB/T 26572规定的限量要求,但是符 合欧盟RoHS法规要求(属于豁免部分)。 環保使用期限 此標識指期限(十年),電子信息產品中含有的有害物質在正常使用的條件下不會發生外泄或突變,...
  • Seite 7 BDL4970EL 《废弃电器电子产品回收处理管理条例》提示性说明 为了更好地关爱及保护地球,当用户不再需要此产品或产品寿命终止时,请遵守国家废弃电器电子产品 回收处理相关法律法规,将其交给当地具有国家认可的回收处理资质的厂商进行回收处理。 限用物質及其化學符號 單元 鉛 汞 鎘 六價鉻 多溴聯苯 多溴二苯醚 (Pb) (Hg) (Cd) (PBB) (PBDE) 塑料外框 ○ ○ ○ ○ ○ ○ 後殼 ○ ○ ○ ○ ○ ○ 液晶面板 - ○ ○ ○ ○ ○ 電路板組件 -...
  • Seite 8: End-Of-Life Disposal

    Dieses Symbol am Produkt oder an seiner Verpackung zeigt an, dass dieses Produkt nicht über Ihren Hausmüll entsorgt werden darf. Stattdessen liegt es in Ihrer Verantwortung, Ihr Altgerät durch Übergabe an eine spezielle Sammelstelle zum Recycling von elektrischen und elektronischen Altgeräten zu entsorgen. Das separate Sammeln und Recyceln Ihres Altgerätes zum Zeitpunkt der Entsorgung hilft beim Erhalt natürlicher Ressourcen und gewährleistet eine für menschliche Gesundheit und Umwelt schonende Art der Wiederverwertung. Weitere Informationen über die E-Waste-Richtlinie finden Sie unter http://www.india.philips.com/about/sustainability/recycling/index.page. Erkundigen Sie sich über die nachstehenden Kontaktdaten, wo Sie Altgeräte in Indien dem Recycling zuführen können. Hotline: 1800-425-6396 (Montag bis Samstag, 9:00 bis 17:30 Uhr) Centralized E-waste Collection Center Anschrift: TPV Technology India Private Limited, 59, Maheswari Nagar, 1st Main Road, Mahadevapura Post, Whitefield Road Bangalore, Karnataka, PIN: 560048, Tel.: 080-3023-1000 eMail: india.callcentre@tpv-tech.com...
  • Seite 9 BDL4970EL Batterien EU: Die durchgestrichene Abfalltonne auf Rädern zeigt an, dass verbrauchte Batterien und Akkumulatoren nicht über den Hausmüll entsorgt werden dürfen! Es gibt ein separates Sammelsystem für verbrauchte Batterien und Akkumulatoren, die sachgemäße Handhabung und Recycling entsprechend der Gesetzgebung erlauben. Einzelheiten zu Sammel- und Recyclingsystemen erhalten Sie von Ihrer Stadtverwaltung. Schweiz: Alte Batterien und Akkumulatoren müssen an die Verkaufsstelle zurückgebracht werden. Andere Nicht-EU-Länder: Bitte erkundigen Sie sich bei Ihrer Stadtverwaltung nach der richtigen Methode zur Entsorgung alter Batterien und Akkumulatoren. Entsprechend der EU-Richtlinie 2006/66/EG dürfen Batterien/Akkumulatoren nicht unsachgemäß entsorgt werden. Der Akku muss zur Sammlung durch lokale Entsorgungsdienste getrennt werden. Após o uso, as pilhas e/ou baterias deverão ser entregues ao...
  • Seite 10: Inhaltsverzeichnis

    BDL4970EL Inhalt Bedienung ................. 18 4.1. Angeschlossene Videoquelle anschauen ...... 18 4.2. Bildformat ändern ..............18 Auspacken und installieren ............1 4.3. Multimedia-Dateien über das lokale Netzwerk 1.1. Auspacken ..................1 (LAN) wiedergeben ..............18 1.2. Lieferumfang ...................1 4.3.1. Netzwerk einrichten ..........18 1.3. Installationshinweise ..............1 4.3.2. So nutzen Sie DLNA-DMP......18 1.4.
  • Seite 11: Auspacken Und Installieren

    BDL4970EL Auspacken und installieren 1.1. Auspacken • Dieses Produkt ist gemeinsam mit dem Standardzubehör in einem Karton verpackt. • Jegliches optionales Zubehör wird separat verpackt. • Aufgrund der Größe und des Gewichts dieses Anzeigegerätes empfehlen wir, dass es von zwei Personen transportiert werden sollte. • Stellen Sie nach dem Öffnen des Kartons sicher, dass der Lieferumfang vollständig und unbeschädigt ist. 1.2. Lieferumfang Bitte prüfen Sie, ob Ihr Lieferumfang folgende Artikel enthält: • LC-Display • Fernbedeinung mit AAA-Batterien • Netzkabel • RS232-Kabel • RS232-Daisy-Chain-Kabel • VGA-Kabel Quick start guide • Kurzanleitung • Logoführung...
  • Seite 12: Standfüße Installieren Und Entfernen (Optional)

    BDL4970EL 1.4. Standfüße installieren und entfernen (optional) So installieren Sie die Standfüße: 1. Stellen Sie sicher, dass Ihr Anzeigegerät ausgeschaltet ist. 2. Breiten Sie eine Schutzabdeckung auf einem flachen Untergrund aus. 3. Greifen Sie die Tragegriffe und platzieren das Anzeigegerät mit der Bildschirmseite nach unten auf der Schutzabdeckung. 4. Nachdem Sie den Ständer in die Führung eingesetzt haben, ziehen Sie die Schrauben an beiden Seiten des Anzeigegerätes fest. HINWEIS: D ie längere Seite des Ständers sollte zur Vorderseite des Anzeigegerätes zeigen. Tragegriff Rändelschrauben Tischständer Längere Teile zeigen nach vorne So entfernen Sie die Standfüße:...
  • Seite 13: An Einer Wand Montieren

    BDL4970EL 1.5. An einer Wand montieren Damit Sie dieses Anzeigegerät an einer Wand montieren können, benötigen Sie ein Standard-Wandmontageset (kommerziell erhältlich). Wir empfehlen die Verwendung einer Montageschnittstelle, die mit den Standards TÜV-GS und/oder UL1678 in Nordamerika übereinstimmt. Schutzauflage VESA-Gitter Standfuß Inhalt 1. Legen Sie die Schutzabdeckung, die bei Lieferung um das Anzeigegerät gewickelt war, auf einem Tisch unter der Bildschirmoberfläche aus, damit der Bildschirm nicht zerkratzt. 2. Achten Sie darauf, dass sämtliches Zubehör zur Montage dieses Gerätes griffbereit ist (Wandhalterung, Deckenhalterung, Standfüße etc.). 3. Befolgen Sie die mit dem Basismontageset gelieferten Anweisungen. Fehler bei der Befolgung des Montageverfahrens können das Gerät beschädigen oder Verletzungen des Benutzers oder Installateurs zur Folge haben.
  • Seite 14: Im Hochformat Installieren

    BDL4970EL 1.6. Im Hochformat installieren Dieses Anzeigegerät kann im Hochformat installiert werden. 1. Entfernen Sie die Standfüße, falls diese angebracht sind. 2. Drehen Sie das Gerät um 90 Grad im Uhrzeigersinn. Das „ “-Logo sollte sich auf der linken Seite befinden, wenn Sie vor dem Anzeigegerät stehen. 1.6.1. So verwenden Sie die Logoführung im Hochformat 1. Bringen Sie die Führung an der Kante vorne links an der Frontblende des Anzeigegerätes an. Klappen Sie beide Kanten hinunter. 2. Ziehen Sie den Schutzfilm an der Rückseite des „ “-Logoaufklebers ab. Halten und drücken Sie die Führung mit Ihrer linken Hand.
  • Seite 15: Betriebsanweisungen Zum Kantenausrichtungsset

    BDL4970EL 1.7. Betriebsanweisungen zum Kantenausrichtungsset 1.7.1. Kantenausrichtungsset installieren • Vor Installation des Kantenausrichtungssets müssen die Displays richtig an den Videowandrahmen montiert werden. • „Rändelschraube“ zum einfachen Installieren verwenden. • Verwenden Sie „Kantenausrichtungsset-1“ an der oberen und unteren Seite zweier benachbarter Displays. Anzeigegerat 1 Anzeigegerat 2 Oberseite Unterseite Anzeigegerat 2 Anzeigegerat 1 • Verwenden Sie „Kantenausrichtungsset-2“ an der linken und rechten Seite zweier benachbarter Displays. Anzeigegerat 1 Anzeigegerat 1 Rechte Seite Linke Seite Anzeigegerat 2 Anzeigegerat 2...
  • Seite 16 BDL4970EL • Verwenden Sie das Kantenausrichtungsset-2 bei vier benachbarten Displays. Anzeigegerat 1 Anzeigegerat 2 Anzeigegerat 3 Anzeigegerat 4 HINWEIS: W enn Sie das Kantenausrichtungsset installieren möchten, lassen Sie die Montage bitte von einem professionellen Techniker durchführen. Wir übernehmen keine Haftung bei Installationen, die nicht von einem professionellen Techniker vorgenommen wurden.
  • Seite 17: Teile Und Funktionen

    BDL4970EL Teile und Funktionen 2.1. Bedienfeld [ ]-Taste [MENU] (Menü)-Taste Mit dieser Taste schalten Sie das Anzeigegerät ein bzw. versetzen es Bei eingeblendetem Bildschirmmenü kehren Sie mit dieser Taste in den Bereitschaftsmodus. zum vorherigen Menü zurück; bei ausgeblendetem Bildschirmmenü rufen Sie mit dieser Taste das Menü auf. [MUTE] (Stumm)-Taste Fernbedienungssensor und Betriebsstatusanzeige Mit dieser Taste de-Ein/aktivieren Sie den Ton. • Empfängt die Befehlssignale von der Fernbedienung. [INPUT]-Taste • Zeigt den Betriebsstatus des Anzeigegerätes ohne OPS: Wählen Sie die Eingangsquelle. - Leuchtet grün, wenn das Anzeigegerät eingeschaltet ist • Dienst als [ ]-Taste im Bildschirmmenü. - Leuchtet rot, wenn sich das Anzeigegerät im...
  • Seite 18: Eingänge/Ausgänge

    BDL4970EL 2.2. Eingänge/Ausgänge 10 11 12 13 15 16 AC-Eingang DisplayPort-Eingang / DisplayPort-Ausgang AC-Stromversorgung von der Steckdose. DisplayPort-Videoeingang / -ausgang. Hauptschalter VGA-Eingang (D-Sub) Zum Ein-/Ausschalten der Hauptstromversorgung. VGA-Videoeingang. COMPONENT -Eingang (Bajonett) Wechselspannungsausgang Component-YPbPr-Videoeingang. AC-Stromversorgung zum AC-Eingang eines Medienplayers. Y/CVBSPC-Line-In IR-Eingang / IR-Ausgang Sie die Videoquelle. Ein- und Ausgänge zum Durchschleifen des Infrarotsignals. PC-Line-In Hinweise: Audioeingang für VGA-Quelle (3,5 mm, stereo). • Der Infrarotempfänger des Displays wird abgeschaltet, wenn etwas an den [Infraroteingang] angeschlossen wird.
  • Seite 19: Fernbedienung

    BDL4970EL 2.3. Fernbedienung [ ]-Taste (Ein/Aus) Zum Einschalten des Anzeigegerätes bzw. zum Versetzen in den Bereitschaftsmodus. 2.3.1. Allgemeine Funktionen [PLAY (Wied.)]-Tasten Zur Wiedergabesteuerung von Mediendateien. ]-Taste (SOURCE (Quelle)) Zur Auswahl der gewünschten Eingangsquelle. Wählen Sie mit Netzwerk HDMI 1 HDMI 2 [ ] / [ ] zwischen DisplayPort Card OPS DVI-D YPbPr und Zur Bestätigung und zum Beenden drücken Sie die Taste [ ]-Taste (HOME) Auf das OSD-Menü zugreifen.
  • Seite 20: Id-Fernbedienung

    BDL4970EL 2.3.2. ID-Fernbedienung Drücken Sie die [ID]-Taste. Die rote LED blinkt zweimal. 1. Drücken Sie die [ID SET]-Taste zum Aufrufen des ID-Modus länger Sie können die Fernbedienungs-ID festlegen, wenn Sie diese als 1 Sekunde. Die rote LED leuchtet auf. Fernbedienung an einem von mehreren Anzeigegeräten verwenden Durch erneutes Drücken der [ID SET]-Taste verlassen Sie den ID- möchten. Modus. Die rote LED erlischt. Drücken Sie zur Auswahl des Anzeigegerätes, das Sie steuern möchten, die Zifferntasten [0] – [9]. Beispiel:drücken Sie [0] und [1] für Display Nr. 1, drücken Sie [1] und [1] für Display Nr. 11. Die verfügbaren Nummerb gehen von [01] bis [255]. 2. Wenn Sie innerhalb von 10 Sekunden keine Taste drücken, verlassen Sie den ID-Modus.
  • Seite 21: Batterien In Die Fernbedienung Einlegen

    BDL4970EL 2.3.3. Batterien in die Fernbedienung einlegen Die Fernbedienung wird durch zwei AAA-Batterien (1,5 V) mit Strom versorgt. So installieren oder ersetzen Sie die Batterien: 1. Schieben Sie die Abdeckung zum Öffnen ab. 2. Richten Sie die Batterien entsprechend den Kennzeichnungen (+) und (–) im Batteriefach aus. 3. Bringen Sie die Abdeckung wieder an. Vorsicht: Bei falscher Nutzung der Batterien können diese auslaufen oder aufquellen. Achten Sie darauf, diese Anweisungen zu befolgen: • Setzen Sie die „AAA“-Batterien entsprechend den Kennzeichnungen (+) und (–) an den Batterien und den Markierungen (+) und (–) im Batteriefach ein. • Kombinieren Sie nicht verschiedene Batterietypen. • Kombinieren Sie nicht alte und neue Batterien. Dies kann die Laufzeit verkürzen, die Batterien können auslaufen. • Entfernen Sie erschöpfte Batterien umgehend, damit keine Flüssigkeit in das Batteriefach ausläuft. Berühren Sie ausgelaufene Batteriesäure nicht, diese kann Ihrer Haut schaden.
  • Seite 22: Externes Gerät Anschließen

    BDL4970EL Externes Gerät anschließen 3.1. Externes Gerät anschließen (DVD/VCR/VCD) 3.1.1. Component-Videoeingang verwenden Audio-Ausgang COMPONENT-Ausgang (YPbPr) DVD / VCR / VCD [AUDIO-Eingang] [COMPONENT-Eingang] (YPbPr) 3.1.2. Videoquelleneingang verwenden Audio-Ausgang Y/CVBS-Ausgang DVD / VCR / VCD [AUDIO-Eingang] [Y/CVBS-Eingang]...
  • Seite 23: Hdmi-Videoeingang Verwenden

    BDL4970EL 3.1.3. HDMI-Videoeingang verwenden DVD / VCR / VCD HDMI-Ausgang [HDMI-Eingang] 3.2. PC anschließen 3.2.1. VGA-Eingang verwenden VGA-Ausgang D-Sub 15-polig Audio-Ausgang [VGA Audio [VGA-Eingang] -Eingang] 3.2.2. DVI-Eingang verwenden DVI-Ausgang Audio-Ausgang [DVI-Eingang] [VGA AUDIO-Eingang]...
  • Seite 24: Hdmi-Eingang Verwenden

    BDL4970EL 3.2.3. HDMI-Eingang verwenden HDMI-Ausgang [HDMI-Eingang] 3.2.4. DisplayPort-Eingang verwenden DisplayPort-Ausgang 3.3. Audiogerät anschließen 3.3.1. Externe Lautsprecher anschließen Externe Lautsprecher...
  • Seite 25: Externes Audiogerät Anschließen

    BDL4970EL 3.3.2. Externes Audiogerät anschließen Audio-Eingang Stereoverstärker [Audio-Ausgang] 3.4. Mehrere Anzeigegeräte in einer Daisy Chain-Konfiguration anschließen Sie können mehrere Anzeigegeräte zur Erzeugung einer Daisy-Chain-Konfiguration miteinander verbinden (z. B. zur Errichtung einer Videowand). HINWEIS: I n einer DVI-Daisy-Chain-Konfiguration können maximal 25 Anzeigegeräte (5 x 5) verwendet werden. Bei VGA-Daisy-Chain können maximal 9 Anzeigegeräte verwendet werden. 3.4.1. Anzeigesteuerungsverbindung Verbinden Sie den Anschluss [RS232 -Ausgang] von Anzeigegerät 1 mit dem Anschluss [RS232 -Eingang] von Anzeigegerät 2. Anzeigegerat 1 Anzeigegerat 2 [RS-232C] [RS-232C -Eingang] [RS-232C-Ausgang] [RS-232C-Eingang] 3.4.2. Digitale Videoverbindung Verbinden Sie den Anschluss [DVI -Ausgang / VGA -Ausgang] von Anzeigegerät 1 mit dem Anschluss [DVI -Eingang] von Anzeigegerät 2.
  • Seite 26: Analoge Videoverbindung

    BDL4970EL Verbinden Sie den Anschluss [DP -Ausgang] von Anzeigegerät 1 mit dem Anschluss [DP -Eingang] von Anzeigegerät 2. Anzeigegerät 1 Anzeigegerät 2 [DP] [DP-Eingang] [DP-Ausgang] [DP-Eingang] Verbinden Sie den Anschluss [DVI -Ausgang] von Anzeigegerät 1 mit dem Anschluss [HDMI -Eingang] von Anzeigegerät 2. DVD / VCR / VCD Anzeigegerät 1 Anzeigegerät 2 [HDMI] [DVI-Eingang] [DVI-Ausgang] [DVI-Eingang] 3.4.3. Analoge Videoverbindung Verbinden Sie den Anschluss [DVI -Ausgang / VGA -Ausgang] von Anzeigegerät 1 mit dem Anschluss [VGA -Eingang] von Anzeigegerät 2. Anzeigegerät 1 Anzeigegerät 2 [VGA] [VGA-Eingang] [DVI/VGA-Ausgang] [VGA-Eingang] 3.5. IR-Verbindung Externer Infrarotempfänger Anzeigegerät 1...
  • Seite 27: Infrarotsignal Durchschleifen

    BDL4970EL D er Infrarotempfänger des Displays wird abgeschaltet, wenn etwas an den [IR -Eingang] angeschlossen wird. HINWEIS: 3.6. Infrarotsignal durchschleifen DVD / VCR / VCD [IR-Ausgang] [IR-Eingang] (DVD / VCR / VCD) Fernbedienung 3.7. Kabelnetzwerkverbindung Wenn Sie das Display mit Ihrem Heimnetzwerk verbinden, können Sie Fotos, Audiodateien und Videos Ihres Computers darüber wiedergeben. Mehr dazu erfahren Sie unter Multimedia-Dateien über das lokale Netzwerk (LAN) wiedergeben (Seite 18). INTERNET...
  • Seite 28: Bedienung

    BDL4970EL Bedienung • Mehrere Displays aufstellen: HINWEIS: B ei den in diesem Abschnitt erwähnten Steuertasten handelt es sich um Fernbedienungstasten, sofern nicht Anzeigegerät 1 Anzeigegerät 2 anders angegeben. ROUTER [RJ-45] [RJ-45] [RJ-45] 4.1. Angeschlossene Videoquelle anschauen Hinweise zum Anschluss externer Geräte finden Sie auf Seite 12. 1. Drücken Sie die SOURCE-Taste [ HINWEIS: F alls der DLNA-Modus durch äußere Einflüsse (z. B. 2. Wählen Sie mit den Tasten [ ] / [ ] ein Gerät aus, drücken Sie dann...
  • Seite 29: So Nutzen Sie Dlna-Dmp Vom Pc

    BDL4970EL 3. Wählen Sie mit [ ] und [ ] Verzeichnis und Dateien zur Netzwerk- und Freigabecenter 5. Rufen Sie an Ihrem PC Wiedergabe. Heimnetzgruppen- und auf und klicken auf Freigabeoptionen auswählen 4. Sie können bis zu 4 Displays mit demselben PC verbinden und denselben Medienstream wiedergeben. 6. Wählen Sie die Medienformate. Klicken Sie dann auf Medienstreamingoptionen auswählen..4.3.3. So nutzen Sie DLNA-DMP vom PC Erweiterte Freigabeeinstellungen 7. Rufen Sie...
  • Seite 30: Wiedergabeoptionen

    BDL4970EL 3. Das angeschlossene USB-Gerät wird automatisch nach abspielbaren Musik Dateien durchsucht, die in drei Typen unterteilt werden: Film Film Foto und ]. 2. Wählen Sie ein Video und drücken die Taste [ ] gelangen Sie wieder zur obersten • Wählen Sie zur Wiedergabe aller Videos in einem Ordner 4. Mit der BACK-Taste [ Alle Bildschirmebene. Wählen Sie mit den Tasten [ ] / [ ] den Dateityp. einen Videoordner. Drücken Sie dann die Taste [ ] auf. wiedergeben Rufen Sie die Wiedergabeliste mit der Taste [ 5. Wählen Sie die gewünschte Datei. Starten Sie die Wiedergabe mit • Zum Anhalten der Strecke Wiedergabe drücken Sie die Taste der Taste [ ].
  • Seite 31: So Verwenden Sie Den Opera-Browser (Html5)

    BDL4970EL 4.6. So verwenden Sie den Opera-Browser 4. Nun sehen Sie die Website. (HTML5) Internet 1. Drücken Sie die HOME-Taste [ ]; wählen Sie dann und drücken die TasteTaste [ Netzwerk Internet SmartCMS CVBS YPbPr HDMI 1 HDMI 2 DVI-D Hinweise: Display Port • Der Opera-Browser unterstützt kein Flash-Format. Card OPS • Der Browser ist keine Videoquelle. Bei einem Neustart des Displays bleibt der Browser-Bildschirm nicht erhalten.
  • Seite 32: Einstellungen Ändern

    BDL4970EL Einstellungen ändern 5.1.1. Bild Mit der Fernbedienung: Bild Bildeinst. Backlight-Kontrast Kacheln Farbe Netzwerk Schärfe Lagerung Rauschunterdr. Allgemeine Einstell... MPEG-Artefaktred. Adv. Bildoptimierung Erweitert Scan-modus Format und Ränder Bild zurücksetzen Bildeinst. ] auf. 1. Rufen Sie das OSD-Menü mit der HOME-Taste [ Zur Auswahl einer vordefinierten Bildeinstellung. 2. Mit den Tasten [ ] [ ] [ ] oder [ ] wählen Sie ein Menüelement Backlight-Kontrast aus oder passen dessen Einstellung an.
  • Seite 33: Ton

    BDL4970EL Zoom}: Hiermit können Sie nur die horizontale Bildgröße • {Tonverzögerung}: Synchronisiert die Bilddarstellung automatisch • mit der Tonausgabe eines angeschlossenen Heimkinosystems. erweitern. • {Offset Audio aus}: Zum Anpassen der Audioverzögerung. Nur • Zoom}: Hiermit können Sie nur die vertikale Bildgröße dann möglich, wenn {Tonverzögerung} eingeschaltet ist. erweitern. Hinweis: Zoom, H. Zoom und V. Zoom sind nur verfügbar, wenn die Sync. Lautstärke Bildformateinstellung auf Angepasster Zoom gesetzt ist.
  • Seite 34: Netzwerk

    BDL4970EL Beispiel: Matrix mit 5 x 5 Bildschirmen (25 Anzeigegeräte) H-Monitore = 5 Anzeigegeräte V-Monitore = 5 Anzeigegeräte H-Monitore Position Hinweis: Zur Nutzung dieser Funktion müssen Sie alle Geräte mit RS- 232-Kabel seriell verbinden und ihren Netzwerksteuerungsport auf RS- Bildkomp. 232 einstellen. Zum De-/Aktivieren der Bildkompensation auswählen. Wenn {Ein} Hinweis: Zur Nutzung dieser Funktion für DP 1.2-Konnektivität ausgewählt ist, passt das Anzeigegerät das Bild zur Kompensation der unterstützt die maximale Auflösung bei 4 Sets nur bis 1920 x 1080/60 Breite der Anzeigeblenden an, sodass das Bild exakt dargestellt ist. Hz. Bei einer Auflösung von 4Kx2K/30 Hz werden nur bis 2 Sets {Ein} unterstützt. 5.1.4. Netzwerk Bild Netzwerkeinstellungen anz. Digital Media Rendere... Kacheln Netzwerkname Mail Notification...
  • Seite 35: Lagerung

    Löschen aller Daten im internen Speicher, einschließlich Musik und Mediendateien per FTP statt mittels USB-Kopie hochladen. Fotos. Internetspeicher löschen Hinweise: • Erstellen Sie vor Verwendung der Importfunktion von USB-Kopie Löscht alle Cookies, Lesezeichen, die Verlaufsliste und zum automatischen Ausfüllen verwendeten Text. zur automatischen Wiedergabe einen Ordner mit dem Namen „philips“. Legen Sie alle Mediendateien in dem spezifischen Ordner zur automatischen Wiedergabe ab. • Erstellen Sie vor Verwendung der Importfunktion von USB-Kopie für URLs ein neues Textdokument mit dem Namen „url_schedulinglist. txt“. Bei Eingabe einer URL muss das Format wie folgt sein: „Zeitplannummer, URL-Adresse“ • Beispiel: Stellen Sie URL von Zeitplan 1 und Zeitplan 2 entsprechend auf www.google.com und tw.yahoo.com ein. 1, www.google.com 2, tw.yahoo.com...
  • Seite 36: Allgemeine Einstellungen

    BDL4970EL 5.1.6. Allgemeine Einstellungen Bild Menüsprache Monitorgruppe Bild Menüsprache Kacheln Monitor-ID Monitorgruppe Netzwerk Kacheln Öko-Modus Monitor-ID Lagerung Auto-Suche Netzwerk Öko-Modus Lagerung Allgemeine Einste... Auto-Suche Planung Allgemeine Einste... Adv. Planung Sleeptimer Adv. Sleeptimer OneWire Lokale Tastensperre OneWire Lokale Tastensperre Fernbedienungssperre Fernbedienungssperre Status 1.
  • Seite 37: Sleeptimer

    BDL4970EL - Drücken Sie zur Auswahl von Dateien [ ] [ ]. Plan 1 Status - Wechseln Sie mit [ ] [ ] zwischen Wiedergabeliste und Plan 2 Quelle Dateimanager. Plan 3 Einschaltzeit - Drücken Sie zum Einrichten oder Leeren der Wiedergabeliste Plan 4 Abschaltzeit Plan 5 Wiederhol.modi ] und 7. Drücken Sie zum Speichern der Wiedergabeliste [ Einschaltzeit Plan 6 Playlist setting Liste speichern wählen...
  • Seite 38: Netzwerksteuerport

    BDL4970EL Lokale Tastensperre • Die Standardoption {Autom} startet den Lüfterbetrieb, wenn eine HINWEIS: Z um Aufheben von oder Temperatur von 60 °C erreicht ist. Fernbedienungssperre drücken Sie der Reihe nach die Fernbedienungstasten [ ] und 1 9 9 8. • Wenn die Temperatur länger als 3 Minuten 70 °C beträgt und 10 Sekunden lang eine Temperaturwarnung angezeigt wird, schaltet sich Pixelversatz das Anzeigegerät automatisch aus, während die roten und grünen Bei Videoeingangsquellen können Sie das Anzeigebild mit {Ein} nach LEDs blinken. 30-sekündiger Inaktivität automatisch in Bewegung versetzen und das Display so vor Geisterbildern oder Nachbildern schützen. Netzwerksteuerport Intelligente Leistung Wählen Sie die RS232-Steuerung bei Karten-OPS oder integriertes RS232 in der PD-Einstellung. Passt die Intensität der Hintergrundbeleuchtung dynamisch an, sorgt für einen moderaten Stromverbrauch und guten Kontrast.
  • Seite 39 BDL4970EL HDMI 1 1080p60 29/12/2014 Montag 16:10:14 Bildformat Auto-Zoom Bildeinst. Standard Toneinst. Original Intelligente Leistung Lautstärke Monitorgruppe Monitor-ID Model name BDL4970EL SW Version 0.07 Serial no Temperatur 39°C Netzwerkkonfiguration DHCP IP-Adresse 192.168.0.101 Netzmaske 255.255.255.0 Gateway 192.168.0.1 Netzwerkname BDL4970EL Ethernet MAC-Adresse 00:00:00:00:00:00 Öffnen Sie an dem mit dem PD verbundenen Computer zunächst Ihren...
  • Seite 40 BDL4970EL Volume (Lautstärke): Zum Erhöhen oder Verringern der Lautstärke Hinweis: anpassen. 0 (Minimum) bis 60 (Maximum). Matrix mit 2 x 2 Bildschirmen (4 Anzeigegeräte) Treble (Höhen): Hiermit können Sie die höheren Töne verstärken oder H-Monitore = 2 Anzeigegeräte verringern. -8 (Minimum) bis 8 (Maximum). V-Monitore = 2 Anzeigegeräte Bass (Bässe): Hiermit können Sie die tieferen Töne verstärken oder H-Monitore verringern. -8 (Minimum) bis 8 (Maximum). E. Klicken Sie zum Umschalten auf die Farbseite auf Farbe. Sie ermöglicht Ihnen die Anpassung von Farbeinstellungen. Position Matrix mit 5 x 5 Bildschirmen (25 Anzeigegeräte) H-Monitore = 5 Anzeigegeräte V-Monitore = 5 Anzeigegeräte H-Monitore Position Tint (Farbton): Zum Anpassen der Farbbalance. Wählen Sie zwischen Kalt/Normale/Warm/Angepasst Angepasster Farbton: Mit dieser Funktion können Sie durch...
  • Seite 41 BDL4970EL G. Klicken Sie zur Umschalten auf die Seite mit Datum und Uhrzeit J. Klicken Sie zum Umschalten auf die Seite mit erweiterten auf Datum und Uhrzeit. Sie bietet eine einfache Möglichkeit zur Einstellungen auf Erweiterte Einstellungen. Einstellung von Datum und Uhrzeit der internen Uhr des Displays. H. Klicken Sie zum Umschalten auf die Zeitplanseite auf Zeitplan. Mit Local KB lock (Lokale Tastensperre): Zum Aktivieren oder Deaktivieren dieser Funktion können Sie bis zu 7 verschiedene Zeitintervalle des Bedienfeldes (Steuertasten) des Displays. programmieren, zu denen das Anzeigegerät aktiviert werden soll. RC lock: (Fernbedienungssperre): Aktiviert oder deaktiviert die Tasten der Fernbedienung. Monitor Group (Monitorgruppe): Zur Anpassung des Gruppenbereichs zwischen 1 und 255. Die Standardeinstellung ist 1 Monitor ID (Monitor-ID): Stellen Sie die Kennung zur Steuerung des Anzeigegerätes per RS232 ein.
  • Seite 42: Ftp-Server

    Lautstärke Monitorgruppe Hinweis: Monitor-ID Model name BDL4970EL 1. Die Adresse beginnt aller Wahrscheinlichkeit nach mit ftp://. (Sie sollte SW Version 1.51 nicht mit http:// beginnen). Serial no Temperatur 25°C 2. Beim internen Speicher lautet der Benutzername philips und das Kennwort philips. Netzwerkkonfiguration DHCP & Auto IP IP-Adresse 192.168.1.116 3. Bei einem externen USB-Gerät lautet der Benutzername usb und das Netzmaske 255.255.255.0 Kennwort usb. Gateway 192.168.1.1 Netzwerkname BDL4970EL 4.
  • Seite 43: Usb-Gerätekompatibilität

    BDL4970EL USB-Gerätekompatibilität USB-Videountertitelformate (bei Sprachuntertiteln etc.) Max. Max. Bitrate Dateiendungen Container Videocodec Maximale Auflösung Bildwiederholfrequenz Audiocodec (Mb/s) (Bilder/s) MPEG-1 1920 x 1080 25p, 30p, 50i, 60i MPEG-1 (L1&L2), .mpg MPEG-2 1920 x 1080 25p, 30p, 50i, 60i MPEG-1, 2, 2,5 L3, mpeg AAC/HE-AAC (v1&v2),...
  • Seite 44 BDL4970EL USB-Multimediaformate Frequenz Max. Bitrate Dateiendungen Container Videocodec Maximale Auflösung Audiocodec (kHz) (Mb/s) .mp3 MPEG-1, 2, 2,5 L3 .wma .asf (V2 bis V9.2) .wma WMA Pro WMA, WMA Pro .wav(PC) LPCM LPCM .aif (mac) LPCM LPCM .aiff (mac) .aac .mp4 1024 AAC, HE-AAC (v1&v2) .m4a...
  • Seite 45: Eingangsmodus

    BDL4970EL Eingangsmodus VGA-Auflösung: Aktive Auflösung Standardauflösung Bildfrequenz Pixelrate Seitenverhältnis Ausgeschrieben Horizontale Pixel Vertikale Zeilen 60 Hz 25,175 MHz 480 72 Hz 31,5 MHz Video Graphic Array 75 Hz 31,5 MHz WVGA 400 70 Hz 33,75 MHz 16:9 Wide Video Graphic Array 60 Hz 40 MHz SVGA 600 Super VGA 75 Hz 49,5 MHz 60 Hz 65 MHz 1024 768 Extended Graphic Array 75 Hz 78,75 MHz WXGA...
  • Seite 46: Richtlinie Zu Pixelfehlern

    BDL4970EL Richtlinie zu Pixelfehlern Wir sind stets darum bemüht, Produkte von höchster Qualität anzubieten, und verwenden einige der branchenweit fortschrittlichsten Herstellungsverfahren, während wir zudem strenge Qualitätskontrollen durchführen. Dennoch sind die bei PDP- / TFT-Bildschirmen für Plasma- & LCD- Anzeigegeräte eingesetzten Pixel- oder Subpixeldefekte manchmal unvermeidlich. Kein Hersteller kann eine Gewährleistung für vollkommen fehlerfreie Bildschirme abgeben; dennoch garantiert Philips, dass alle Plasma- & LCD-Anzeigegeräte mit einer inakzeptablen Anzahl an Defekten innerhalb der Garantiedauer gemäß Ihren örtlichen Garantiebedingungen repariert werden. In diesem Hinweis werden die verschiedenen Arten von Pixelfehlern erläutert und akzeptable Defektstufen für den LCD-Bildschirm definiert. Damit das Gerät im Rahmen der Garantie repariert wird, muss die Anzahl an Pixelfehlern einen bestimmten Wert überschreiten (vgl. Referenztabelle). Falls der LCD-Bildschirm die Spezifikationen erfüllt, werden ein Austausch im Rahmen der Garantie sowie Rückgabeforderungen zurückgewiesen. Da einige Arten oder Kombinationen von Pixelfehlern zudem auffälliger sind als andere, legt Philips bei diesen noch höhere Qualitätsstandards fest.
  • Seite 47: Dunkle Punktdefekte

    Ständig schwarze Pixel erscheinen als Pixel oder Subpixel, die immer dunkel „ausgeschaltet“ sind. Diese Beispiele von Black-Dot-Fehlern kommen vor: Ein dunkler Punkt Zwei anliegende dunkle Punkte = 1 Paar Zwei dunkle Punkte, Spezifikationen definieren dunkler Punkte den Mindestabstand zwischen dunklen Punkten 8.5. Abstände zwischen den Pixeldefekten Da Pixel- und Subpixeldefekte derselben Art, die sich in geringem Abstand zueinander befinden, leichter bemerkt werden können, spezifiziert Philips auch den zulässigen Abstand zwischen Pixeldefekten. In der nachstehenden Tabelle finden Sie Spezifikationen über: • Erlaubte Anzahl an anliegenden dunklen Punkten = (anliegende Dunkle Punkte = 1 Paar dunkler Punkte) • Mindestabstand zwischen dunklen Punkten • Gesamtanzahl an defekten Punkten 8.6. Toleranzen bei Pixeldefekten Damit Sie während der Gewährleistungsdauer Anspruch auf Reparatur infolge von Pixeldefekten haben, muss ein PDP-/ TFT-Bildschirm in einem Plasma- / LCD-Bildschirm von Philips Pixel oder Subpixel aufweisen, die die in der nachstehenden Tabelle aufgeführten Toleranzen überschreiten.
  • Seite 48: Reinigung Und Problemlösung

    BDL4970EL Reinigung und Problemlösung 9.1. Reinigung Vorsicht bei Verwendung des Anzeigegerätes • Halten Sie Hände, Gesicht und Gegenstände von den Belüftungsöffnungen des Anzeigegerätes fern. Die Oberseite des Anzeigegerätes wird durch die hohe Temperatur der Abluft, die durch die Belüftungsöffnungen austritt, üblicherweise sehr heiß. Wenn Sie Körperteile zu nah an diese Stellen bringen, können Verbrennungen und Verletzungen auftreten. Die Platzierung von Gegenständen in der Nähe der Oberseite des Anzeigegerätes kann Hitze-bedingte Schäden an den Gegenständen sowie Beschädigungen des Anzeigegerätes selbst zur Folge haben. • Achten Sie darauf, vor dem Transport des Anzeigegerätes alle Kabel zu trennen. Wenn Sie das Gerät mit angeschlossenen Kabel transportieren, können die Kabel beschädigt werden; dadurch bestehen Brand- und Stromschlaggefahr. • Ziehen Sie das Netzkabel zur Sicherheit aus der Steckdose, bevor Sie jegliche Reinigungs- oder Wartungsarbeiten durchführen.
  • Seite 49: Problemlösung

    BDL4970EL 9.2. Problemlösung Symptom Mögliche Ursache Lösung Es wird kein Bild angezeigt 1. Das Netzkabel ist nicht angeschlossen. 1. Schließen Sie das Netzkabel an. 2. Der Netzschalter an der Rückseite des 2. Stellen Sie sicher, dass der Netzschalter Anzeigegerätes ist nicht eingeschaltet. eingeschaltet ist. 3. Der ausgewählte Eingang ist nicht 3. Stellen Sie eine Signalverbindung mit dem angeschlossen. Anzeigegerät her. 4. Das Anzeigegerät befindet sich im Bereitschaftsmodus. Es treten Bildstörungen oder akustisches Dies wird durch umliegende elektrische Geräte...
  • Seite 50: Technische Daten

    BDL4970EL Technische Daten Anzeige: Element Technische Daten Bildschirmgröße (aktiver Bereich) 48,5-Zoll-LCD (123,2 cm) Seitenverhältnis 16:9 Anzahl an Pixeln 1920 (H) x 1080 (V) Pixelabstand 0,55926 (H) x 0,55926 (V) [mm] Anzeigbare Farben 10 Bit (D),10,07 Milliarden Farben Helligkeit (typisch) 500 cd/m Kontrastverhältnis (typisch) 1300:1 Betrachtungswinkel 178 Grad Ein-/Ausgänge: Element Technische Daten Lautsprecherausgang Interne Lautsprecher 10 W (L) + 10 W (R) [RMS]/8 Ω Externe Lautsprecher 1-Weg-1-Lautsprecher-System 82 dB/W/M/160 Hz – 13 kHz Audioausgang Klinkenbuchse x 1 0,5 V [RMS] (normal)/ 2 Kanäle (L+R) Audioeingang Cinch-Anschluss x 2 0,5 V [RMS] (normal)/ 2 Kanäle (L+R) Stereo-Klinke (3,5 mm) x 1...
  • Seite 51: Allgemein

    BDL4970EL Allgemein: Element Technische Daten Interner Speicher 16 GB eMMC (12 GB nutzbar) Stromversorgung 100 – 240 V Wechselspannung, 50 – 60 Hz Stromverbrauch (max.) 230 W Stromverbrauch (typ.) 110 W Stromverbrauch (Bereitschaftsmodus & <0,5 W (RS232 inaktiv) ausgeschaltet) Abmessungen (mit Ständer) [B x H x T] 1092,8 x 675,2 x 329,6 mm Abmessungen (ohne Ständer) [B x H x T] 1092,8 x 623 x 71,1 mm (Griff) / 56,8 (Wandhalterung) Gewicht (mit Ständer) 20,7 Kg Gewicht (ohne Ständer) 19,0 Kg Bruttogewicht (ohne Ständer) 25,3 Kg Umgebungsbedingungen: Element Technische Daten Temperatur Betrieb 0 ~ 40°C Lagerung -20 ~ 60°C Feuchtigkeit Betrieb 20 – 80% relative Luftfeuchtigkeit (nicht kondensierend) Lagerung 5 – 95 % relative Luftfeuchtigkeit (nicht kondensierend)
  • Seite 52 2015 © Koninklijke Philips N.V. Alle Rechte vorbehalten. Philips und der Philips-Schild sind eingetragene Marken der Koninklijke Philips N. V. und werden unter Lizenz der Koninklijke Philips N.V. verwendet. Technischen Daten können sich ohne Vorankündigung ändern.
