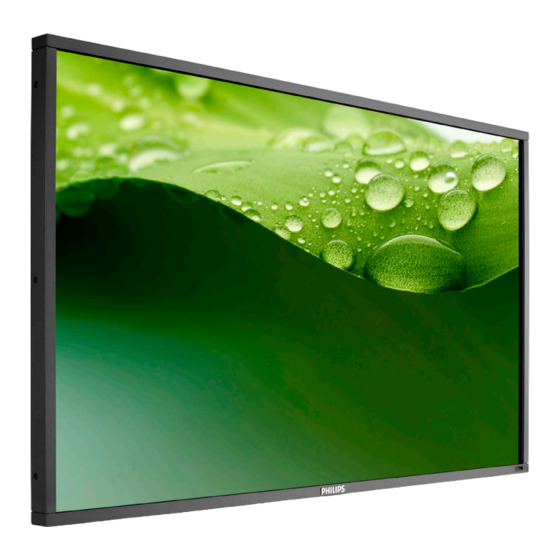

- Seite 1 BDL5560EL V1.00 www.philips.com/welcome Bedienungsanleitung (Deutsch)
-
Seite 2: Sicherheitshinweise
• Entfernen Sie alle Gegenstände, die ggf. in die Belüftungsöffnungen fallen oder die adäquate Kühlung der Displayelektronik behindern könnten. • Die Belüftungsöffnungen des Gehäuses dürfen niemals abgedeckt werden. • Vergewissern Sie sich bei der Aufstellung des Anzeigegerätes, dass Netzstecker und Steckdose leicht erreichbar sind. • Wenn Sie das Anzeigegerät durch Ziehen des Netzkabels abschalten, warten Sie 6 Sekunden, bevor Sie das Netzkabel zum Normalbetrieb wieder anschließen. • Achten Sie darauf, stets ein zugelassenes Netzkabel von Philips zu verwenden. Wenn Ihr Netzkabel fehlt, nehmen Sie bitte Kontakt mit Ihrem örtlichen Kundencenter auf. • Setzen Sie das Display im Betrieb keinen starken Vibrationen und Erschütterungen aus. • Das Display darf während des Betriebs oder Transports keinen Stößen oder Schlägen ausgesetzt und nicht fallen gelassen werden. Instandhaltung: • Üben Sie keinen starken Druck auf das Display aus; andernfalls kann Ihr LCD-Panel beschädigt werden. Wenn Sie Ihr Display umstellen wollen, fassen Sie ihn an der Außenseite an;... -
Seite 3: Ce-Konformitätserklärung
BDL5560EL Vor dem Anschließen und Benutzen des Displays die folgenden Anweisungen lesen und befolgen: • Ziehen Sie das Netzkabel, wenn Sie das Anzeigegerät längere Zeit nicht benutzen. • Ziehen Sie das Netzkabel, wenn Sie das Anzeigegerät mit einem leicht angefeuchteten Tuch reinigen. Wenn der Bildschirm ausgeschaltet ist, kann er mit einem trockenen Tuch abgewischt werden. Verwenden Sie jedoch niemals Flüssigkeiten auf Alkohol-, Lösungsmittel- oder Ammoniakbasis. • Wenden Sie sich an einen Servicetechniker, falls das Anzeigegerät nicht normal funktioniert, obwohl Sie die Anweisungen in dieser Anleitung befolgen. • Das Gehäuse darf nur von qualifizierten Service-Technikern geöffnet werden. • Achten Sie darauf, dass das Anzeigegerät weder direkter Sonneneinstrahlung noch einer anderen Wärmequelle (z. B. einer Heizung) ausgesetzt ist. - Seite 4 BDL5560EL Änderungen oder Modifikationen, die nicht ausdrücklich von der für die Übereinstimmung verantwortlichen Stelle zugelassen sind, können die Berechtigung des Anwenders zum Betrieb des Gerätes erlöschen lassen. Verwenden Sie nur das mit dem Anzeigegerät gelieferte HF-geschirmte Kabel, wenn Sie dieses Produkt mit einem Computer verbinden. Setzen Sie dieses Gerät zur Vermeidung von Schäden in Verbindung mit Brand- und Stromschlaggefahr weder Regen noch übermäßiger Feuchtigkeit aus. Dieses Digitalgerät der Klasse B erfüllt sämtliche Anforderungen der Canadian Interference-Causing Equipment Regulation. This device complies with Part 15 of the FCC Rules. Der Betrieb unterliegt den folgenden beiden Voraussetzungen: (1) Dieses Gerät darf keine Störungen verursachen, und (2) dieses Gerät muss jegliche empfangenen Störungen hinnehmen, einschließlich Störungen, die zu unbeabsichtigtem Betrieb führen können. Hinweis vom polnischen Zentrum für Prüfungen und Zertifizierungen Das Gerät sollte mit Strom aus einer Steckdose mit angeschlossener Schutzschaltung (dreipolige Steckdose) gespeist werden. Alle Geräte, die zusammenarbeiten (Computer, Anzeigegerät, Drucker etc.), sollten dieselbe Stromversorgung nutzen.
-
Seite 5: Elektrische, Magnetische Und Elektromagnetische Felder ("Emf")
BDL5560EL Elektrische, magnetische und elektromagnetische Felder („EMF“) 1. Wir produzieren und verkaufen zahlreiche Produkte an Verbraucher, die – wie jedes andere elektronische Gerät – die Fähigkeit haben, elektromagnetische Signale auszusenden und zu empfangen. 2. Eine unserer führenden Unternehmensprinzipien besteht darin, bei unseren Produkten jegliche erforderlichen Gesundheits- und Sicherheitsmaßnahmen vorzunehmen, damit alle geltenden rechtlichen Anforderungen erfüllt und die zum Zeitpunkt der Produktion geltenden EMF- Standards eingehalten werden. 3. Wir verpflichten uns der Entwicklung, Produktion und dem Vertrieb von Produkten, die keine gesundheitsschädlichen Auswirkungen haben. 4. Wir bestätigen, dass die Produkte bei ordnungsgemäßer Handhabung und zweckmäßigem Einsatz gemäß heutiger wissenschaftlicher Erkenntnisse sicher sind. 5. Wir spielen eine aktive Rolle bei der Entwicklung der internationalen EMF- und Sicherheitsstandards; dadurch können wir weiteren Entwicklungen hinsichtlich der Standardisierung zur frühzeitigen Integration in unsere Produkte vorgreifen. - Seite 6 BDL5560EL 中国电子信息产品污染控制标识要求 (中国RoHS法规标示要求) 产品中有毒有害物质或元 素的名称及含量 有毒有害物质或元素 多溴二苯 部件名称 铅 汞 镉 六价铬 多溴联苯 醚 (Pb) (Hg) (Cd) (Cr 6+) (PBB) (PBDE) 外壳 液晶面板 电路板组件 附件 (遥控器，电源线，连接 线) 遥控器电池 O: 表 示该有毒有害物质在该部件所有均质材料中的含量均在 GB/T26572-2011 标准规定的限量要求以下. X: 表 示该有毒有害物质至少在该部件的某一均质材料中的含量超出 GB/T26572-2011 标准规定的限量要 求. 環保使用期限 此標識指期限(十年)，電子信息產品中含有的有毒有害物質或元素在正常使用的條件下不會發生外泄或突變 ，電子信息產品用戶使用該電子信息產品不會對環境造成嚴重污染或對其人身、財產造成嚴重損害的期限。...
-
Seite 7: Informationen Für Nordeuropa (Nordische Länder)
BDL5560EL Informationen für Nordeuropa (nordische Länder) Entsorgung am Ende der Betriebslebenszeit Ihr neues Public Information Display enthält Materialien, die recycelt und wiederverwertet werden können. Spezialisierte Unternehmen können Ihr Produkt zur Erhöhung der Menge an wiederverwertbaren Materialien und zur Minimierung der Entsorgungsmenge recyceln. Bitte informieren Sie sich bei Ihrem örtlichen Philips-Händler über die örtlichen Richtlinien zur Entsorgung Ihres alten Anzeigegerätes. (Für Kunden in Kanada und den Vereinigten Staaten) Dieses Produkt kann Blei und/oder Quecksilber enthalten. Entsorgen Sie das Gerät entsperchend Ihren örtlichen und staatlichen Richtlinien. Weitere Informationen zum Recycling erhalten Sie unter www.eia.org (Consumer Education Initiative) Waste Electrical and Electronic Equipment - WEEE Hinweis an Benutzer in Privathaushalten der Europäischen Union Diese Kennzeichnung am Produkt oder seiner Verpackung zeigt an, dass dieses Produkt gemäß der europäischen Richtlinie 2012/19/... -
Seite 8: Inhaltsverzeichnis
BDL5560EL Inhalt Bedienung ................. 17 4.1. Angeschlossene Videoquelle anschauen ...... 17 4.2. Bildformat ändern ..............17 Auspacken und installieren ............1 4.3. Bevorzugte Bildeinstellungen wählen ......17 1.1. Auspacken ..................1 4.4. Bevorzugte Toneinstellungen wählen ......17 1.2. Lieferumfang ...................1 4.5. Multimedia-Dateien über das lokale Netzwerk 1.3. Installationshinweise ..............1 (LAN) wiedergeben ..............17 1.4. -
Seite 9: Auspacken Und Installieren
BDL5560EL Auspacken und installieren 1.1. Auspacken • Dieses Produkt ist gemeinsam mit dem Standardzubehör in einem Karton verpackt. • Jegliches optionales Zubehör wird separat verpackt. • Aufgrund der Größe und des Gewichts dieses Anzeigegerätes empfehlen wir, dass es von zwei Personen transportiert werden sollte. • Stellen Sie nach dem Öffnen des Kartons sicher, dass der Lieferumfang vollständig und unbeschädigt ist. 1.2. Lieferumfang Bitte prüfen Sie, ob Ihr Lieferumfang folgende Artikel enthält: • LC-Display • CD-ROM • Fernbedeinung mit AAA-Batterien • Netzkabel (1,8 m) CD-ROM • VGA-Kabel (1,8 m) • RS232-Kabel (1,8 m) Kurzanleitung • Daisy-Chain-Kabel (1,8 m) • Kurzanleitung • Logoführung... -
Seite 10: Standfüße Installieren Und Entfernen (Optional)
BDL5560EL 1.4. Standfüße installieren und entfernen (optional) So installieren Sie die Standfüße: 1. Stellen Sie sicher, dass Ihr Anzeigegerät ausgeschaltet ist. 2. Breiten Sie eine Schutzabdeckung auf einem flachen Untergrund aus. 3. Greifen Sie die Tragegriffe und platzieren das Anzeigegerät mit der Bildschirmseite nach unten auf der Schutzabdeckung. 4. Nachdem Sie den Ständer in die Führung eingesetzt haben, ziehen Sie die Schrauben an beiden Seiten des Anzeigegerätes fest. Hinweis: D ie längere Seite des Ständers sollte zur Vorderseite des Anzeigegerätes zeigen. Tragegriff Carrying handle Rändelschrauben Thumbscrews Führungsblock Guide block Die längere Seite zeigt nach vorne... -
Seite 11: An Einer Wand Montieren
BDL5560EL 1.5. An einer Wand montieren Damit Sie dieses Anzeigegerät an einer Wand montieren können, benötigen Sie ein Standard-Wandmontageset (kommerziell erhältlich). Wir empfehlen die Verwendung einer Montageschnittstelle, die mit den Standards TÜV-GS und/oder UL1678 in Nordamerika übereinstimmt. Schutzabdeckung Protective Sheet VESA-Gitter VESA Grid Tisch Standfüße Table Tabletop stand 1. Legen Sie die Schutzabdeckung, die bei Lieferung um das Anzeigegerät gewickelt war, auf einem Tisch unter der Bildschirmoberfläche aus, damit der Bildschirm nicht zerkratzt. 2. Achten Sie darauf, dass sämtliches Zubehör zur Montage dieses Gerätes griffbereit ist (Wandhalterung, Deckenhalterung, Standfüße etc.). -
Seite 12: Im Hochformat Installieren
BDL5560EL 1.6. Im Hochformat installieren Dieses Anzeigegerät kann im Hochformat installiert werden. 1. Entfernen Sie die Standfüße, falls diese angebracht sind. 2. Drehen Sie das Gerät um 90 Grad im Uhrzeigersinn. Das „ “-Logo sollte sich auf der linken Seite befinden, wenn Sie vor dem Anzeigegerät stehen. 1.6.1. So verwenden Sie die Logoführung im Hochformat 1. Bringen Sie die Führung an der Kante vorne links an der Frontblende des Anzeigegerätes an. Klappen Sie beide Kanten hinunter. 2. Ziehen Sie den Schutzfilm an der Rückseite des „ “-Logoaufklebers ab. Halten und drücken Sie die Führung mit Ihrer linken Hand. -
Seite 13: Betriebsanweisungen Zum Kantenausrichtungsset
BDL5560EL 1.7. Betriebsanweisungen zum Kantenausrichtungsset 1.7.1. Kantenausrichtungsset installieren • Vor Installation des Kantenausrichtungssets müssen die Displays richtig an den Videowandrahmen montiert werden. • „Rändelschraube“ zum einfachen Installieren verwenden. • Verwenden Sie das Kantenausrichtungsset-1 bei vier benachbarten Displays. - Seite 14 BDL5560EL • Installieren Sie das „Kantenausrichtungsset-1“ mit vier M4-Schrauben. • Verwenden Sie das Kantenausrichtungsset-2 bei zwei benachbarten Displays. • Installieren Sie das „Kantenausrichtungsset-2“ mit zwei M4-Schrauben. Die längere Kante weist zur Außenseite des Displays. Longer edge face to the outer side of display HINWEIS: Wenden Sie sich für eine sachgemäße Installation des Kantenausrichtungssets bitte an einen fachlich kompetenten Techniker. Wir übernehmen keine Haftung für Installationen, die nicht von einem professionellen Techniker durchgeführt wurden.
-
Seite 15: Teile Und Funktionen
BDL5560EL Teile und Funktionen 2.1. Bedienfeld MUTE INPUT MENU [ ]-Taste [MENU]-Taste Mit dieser Taste schalten Sie das Anzeigegerät ein bzw. versetzen es Bei eingeblendetem Bildschirmmenü kehren Sie mit dieser Taste in den Bereitschaftsmodus. zum vorherigen Menü zurück; bei ausgeblendetem Bildschirmmenü rufen Sie mit dieser Taste das Menü auf. [MUTE]-Taste Fernbedienungssensor und Betriebsstatusanzeige Mit dieser Taste de-Ein/aktivieren Sie den Ton. • Empfängt die Befehlssignale von der Fernbedienung. [INPUT]-Taste • Zeigt den Betriebsstatus des Anzeigegerätes ohne OPS: Wählen Sie die Eingangsquelle. - Leuchtet grün, wenn das Anzeigegerät eingeschaltet ist • Dienst als [ ]-Taste im Bildschirmmenü. - Leuchtet rot, wenn sich das Anzeigegerät im... -
Seite 16: Eingabe/Ausgänge
BDL5560EL 2.2. Eingabe/Ausgänge 10 11 12 13 15 16 AC-Eingang DisplayPort-Eingang / DisplayPort-Ausgang AC-Stromversorgung von der Steckdose. DisplayPort-Videoeingang / -ausgang. Hauptschalter VGA-Eingang (D-Sub) Zum Ein-/Ausschalten der Hauptstromversorgung. VGA-Videoeingang. AC-Ausgang COMPONENT -Eingang (Bajonett) AC-Stromversorgung zum AC-Eingang eines Medienplayers. Component-YPbPr-Videoeingang. IR-Eingang / IR-Ausgang Y/CVBS Ein- und Ausgänge zum Durchschleifen des Infrarotsignals. Videoquelleneingang. Hinweise: PC-Line-In • Der Infrarotempfänger des Displays wird abgeschaltet, wenn Audioeingang für VGA-Quelle (3,5 mm, stereo). -
Seite 17: Fernbedienung
BDL5560EL 2.3. Fernbedienung [ ]-Taste (Ein/Aus) Zum Einschalten des Anzeigegerätes bzw. zum Versetzen in den Bereitschaftsmodus. 2.3.1. Allgemeine Funktionen [Wiedergabe]-Tasten Zur Wiedergabesteuerung von Mediendateien. ]-Taste (SOURCE) Zur Auswahl der gewünschten Eingangsquelle. Wählen Sie mit Netzwerk HDMI 1 HDMI 2 [ ] / [ ] zwischen DisplayPort Card OPS DVI-D YPbPr und Zur Bestätigung und zum Beenden drücken Sie die Taste [ ]-Taste (Startseite) Auf das OSD-Menü zugreifen. ]-Taste (LIST) Ohne Funktion. -
Seite 18: Batterien In Die Fernbedienung Einlegen
BDL5560EL 2.3.2. Batterien in die Fernbedienung einlegen Die Fernbedienung wird durch zwei AAA-Batterien (1,5 V) mit Strom versorgt. So installieren oder ersetzen Sie die Batterien: 1. Schieben Sie die Abdeckung zum Öffnen ab. 2. Richten Sie die Batterien entsprechend den Kennzeichnungen (+) und (–) im Batteriefach aus. 3. Bringen Sie die Abdeckung wieder an. Vorsicht: Bei falscher Nutzung der Batterien können diese auslaufen oder aufquellen. Achten Sie darauf, diese Anweisungen zu befolgen: • Setzen Sie die „AAA“-Batterien entsprechend den Kennzeichnungen (+) und (–) an den Batterien und den Markierungen (+) und (–) im Batteriefach ein. • Kombinieren Sie nicht verschiedene Batterietypen. • Kombinieren Sie nicht alte und neue Batterien. Dies kann die Laufzeit verkürzen, die Batterien können auslaufen. • Entfernen Sie erschöpfte Batterien umgehend, damit keine Flüssigkeit in das Batteriefach ausläuft. Berühren Sie ausgelaufene Batteriesäure nicht, diese kann Ihrer Haut schaden. -
Seite 19: Externes Gerät Anschließen
BDL5560EL Externes Gerät anschließen 3.1. Externes Gerät anschließen (DVD/VCR/VCD) 3.1.1. Component-Videoeingang verwenden Audio Out Audioausgang Component-Ausgang COMPONENT Out (YPbPr) (YPbPr) DVD / VCR / VCD [AUDIO IN] [COMPONENT IN] (YPbPr) 3.1.2. Videoquelleneingang verwenden Audioausgang Audio Out Y/CVBS-Ausgang Y/CVBS Out DVD / VCR / VCD... -
Seite 20: Hdmi-Videoeingang Verwenden
BDL5560EL 3.1.3. HDMI-Videoeingang verwenden DVD / VCR / VCD HDMI-Ausgang HDMI Out [HDMI IN] 3.2. PC anschließen 3.2.1. VGA-Eingang verwenden VGA-Ausgang VGA Out D-Sub 15 pin D-Sub, 15-polig Audioausgang Audio Out [VGA IN] [VGA AUDIO IN] 3.2.2. DVI-Eingang verwenden DVI-Ausgang... -
Seite 21: Hdmi-Eingang Verwenden
BDL5560EL 3.2.3. HDMI-Eingang verwenden HDMI-Ausgang HDMI Out [HDMI IN] 3.2.4. DisplayPort-Eingang verwenden DisplayPort-Ausgang DisplayPort Out [DisplayPort IN] 3.3. Audiogerät anschließen 3.3.1. Externe Lautsprecher anschließen Externe External speakers Lautsprecher... -
Seite 22: Externes Audiogerät Anschließen
BDL5560EL 3.3.2. Externes Audiogerät anschließen Audioeingang Audio In Stereoverstärker Stereo Amplifier [AUDIO OUT] 3.4. Mehrere Anzeigegeräte in einer Daisy Chain-Konfiguration anschließen Sie können mehrere Anzeigegeräte zur Erzeugung einer Daisy-Chain-Konfiguration miteinander verbinden (z. B. zur Errichtung einer Videowand). Hinweis: I n einer Daisy-Chain-Konfiguration können maximal 25 Anzeigegeräte (5 x 5) verwendet werden. 3.4.1. Anzeigesteuerungsverbindung Verbinden Sie den Anschluss [RS232C OUT] von Anzeigegerät 1 mit dem Anschluss [RS232C IN] von Anzeigegerät 2. Anzeige 2 Anzeige 1 [RS-232C] [RS-232C IN]... -
Seite 23: Analoge Videoverbindung
BDL5560EL Verbinden Sie den Anschluss [DP OUT] von Anzeigegerät 1 mit dem Anschluss [DP IN] von Anzeigegerät 2. Anzeige 1 Anzeige 2 [DP] [DP IN] [DP OUT] [DP IN] Verbinden Sie den Anschluss [HDMI OUT] von Anzeigegerät 1 mit dem Anschluss [HDMI IN] von Anzeigegerät 2. DVD / VCR / VCD Anzeige 2 Anzeige 1 [HDMI] [DVI IN] [DVI OUT] [DVI IN] 3.4.3. Analoge Videoverbindung Verbinden Sie den Anschluss [DVI OUT / VGA OUT] von Anzeigegerät 1 mit dem Anschluss [VGA IN] von Anzeigegerät 2. Anzeige 1 Anzeige 2 [VGA] [VGA IN]... -
Seite 24: Infrarotsignal Durchschleifen
BDL5560EL 3.6. Infrarotsignal durchschleifen [IR OUT] DVD / VCR / VCD [IR IN] (DVD / VCR / VCD) Fernbedienung (BDL4260EL) 3.7. Kabelnetzwerkverbindung Wenn Sie das Display mit Ihrem Heimnetzwerk verbinden, können Sie Fotos, Audiodateien und Videos Ihres Computers darüber wiedergeben. Mehr dazu erfahren Sie unter Multimedia-Dateien über das lokale Netzwerk (LAN) wiedergeben (Seite 17). Internet Router [RJ-45] [RJ-45] So richten Sie das Netzwerk ein: 1. -
Seite 25: Bedienung
BDL5560EL Bedienung • {Film}: Zur Filmwiedergabe optimierte Einstellungen. • {Musik}: Optimierte Einstellungen zur Musikwiedergabe. HINWEIS: B ei den in diesem Abschnitt erwähnten Steuertasten • {Spiel}: Für Spiele optimierte Einstellungen. handelt es sich um Fernbedienungstasten, sofern • {Nachrichten}: Optimale Einstellungen für Sprache, wie nicht anders angegeben. Nachrichten. 4.1. Angeschlossene Videoquelle anschauen 4.5. Multimedia-Dateien über das lokale Hinweise zum Anschluss externer Geräte finden Sie auf Seite 11. Netzwerk (LAN) wiedergeben 1. -
Seite 26: Dateien Vom Display Abspielen
BDL5560EL Einstellung 3. Drücken Sie die HOME-Taste [ ]; wählen Sie dann 8. Drücken Sie abschließend die Taste [ und drücken die Taste [ Ihr Fernsehgerät kann Fotos, Musik und Spielfilme wiedergeben, die auf einem Computer in Ihrem Heimnetzwerk gespeichert sind. Hierzu müssen Sie eine aktuelle Media-Server-Software auf dem Computer installieren. Eine Liste geeigneter Media-Server-Software entnehmen Sie bitte der Hilfe des Fernsehgeräts. -
Seite 27: Multimediadateien Von Usb-Geräten Wiedergeben
BDL5560EL • Drücken Sie zum Leeren der Liste mit Offline-Medienservern 3. Setzen Sie auf OPTIONS Clear offline ]. Wählen Sie dann die -Taste [ servers und drücken die Taste [ Netzwerkeinstellungen anz. Netzwerkeinstellungen 4.6. Multimediadateien von USB-Geräten Statische IP-Konfiguration wiedergeben Digital Media Renderer - D... 1. Schließen Sie das USB-Gerät an den USB-Port des Displays an. Netzwerkname Internetspeicher löschen 4. Legen Sie den Namen Ihres Displays fest. -
Seite 28: Filme Wiedergeben
BDL5560EL Audiooptionen Eine Diaschau starten Bei laufender Audiowiedergabe drücken Sie die OPTIONS-Taste [ ], Falls mehrere Fotos in einem Ordner vorhanden sind, wählen Sie ein ] die gewünschte Option anschließend wählen Sie mit der Taste [ Alle abspielen Foto. Drücken Sie dann die Taste [ aus: • Wenn Sie zum vorherigen oder nächsten Foto springen möchten, • {Shuffle}: Aktivieren oder deaktivieren Sie die zufällige drücken Sie die Tasten [ ] / [ ], anschließend drücken Sie [ Titelwiedergabe. • Mit der Taste [ H ] stoppen Sie die Diaschau. • {Wiederholen}: Wählen Sie zur wiederholten Wiedergabe eines Diaschauoptionen Titels oder Albums {Wiederholen}, oder wählen Sie zur einmaligen... - Seite 29 BDL5560EL 3. Bewegen Sie den Cursor auf das „ “-Symbol und drücken die Taste Internet Web Address： http://www.google.com History www.google.com Bookmark 4. Nun sehen Sie die Website. Hinweise: • Der Opera-Browser unterstützt kein Flash-Format. • Der Browser ist keine Videoquelle. Bei einem Neustart des Displays bleibt der Browser-Bildschirm nicht erhalten.
-
Seite 30: Einstellungen Ändern
BDL5560EL Einstellungen ändern 5.1. Bild und Ton einstellen Mit dem Einstellungsassistenten können Sie Bild- und Toneinstellungen Mit der Fernbedienung: bequem anpassen; die Änderungen werden sofort umgesetzt. 1. Rufen Sie das OSD-Menü mit der Home-Taste [ ] auf. Einstellung 2. Wählen Sie . Drück en Sie die Taste [ Bild und Ton einstellen 3. Wählen Sie . Drück en Sie die Taste Weiter 4. Wählen Sie , drücken Sie dann die Taste [... -
Seite 31: Ton
BDL5560EL Erweitert Erweitert Hiermit rufen Sie erweiterte Einstellungen, wie Gamma, Farbton, Ruft erweiterte Einstellungen zur Feinabstimmung der Audiowiedergabe auf. Videokontrast etc., auf. • {Autom. Lautstärke}: Vermindert plötzliche Lautstärkesprünge. • {Gamma}: Passt Luminanz und Kontrast der Bilddarstellung linear an. • {Lautsprechereinstellungen}: Zum Ein- und Abschalten der integrierten Lautsprecher. • {Farbweiß}: Zum Anpassen der Farbbalance. • {Clear sound}: Zur Verbesserung der Klangqualität. • {Pers. Farbweiß}: Zum Auswählen eines persönlichen Farbtons. -
Seite 32: Allgemeine Einstellungen
BDL5560EL Beispiel: Matrix mit 5 x 5 Bildschirmen (25 Anzeigegeräte) 5.2.4. Allgemeine Einstellungen H-Monitore = 5 Anzeigegeräte V-Monitore = 5 Anzeigegeräte Bild Menüsprache Monitor group H-Monitore Kacheln Monitor-ID Position Allgemeine Einst... Öko-Modus Auto-Suche Planung Sleeptimer EasyLink Lokale Tastensperre Fernbedienungssperre Bildkomp. Menüsprache Zum De-/Aktivieren der Bildkompensation auswählen. Wenn {Ein} Zur Auswahl der Sprache, in der OSD-Menüs dargestellt werden. - Seite 33 BDL5560EL Einschaltzeit 3. Stellen Sie ein. Bild Menüsprache Monitor group Plan 1 Status Kacheln Monitor-ID Plan 2 Quelle Allgemeine Einstell... Öko-Modus Plan 3 Einschaltzeit Auto-Suche Plan 4 Abschaltzeit Plan 5 Wiederhol.modi Einschaltzeit Planung Plan 6 Playlist Einstellung Sleeptimer 00 : 00...
-
Seite 34: Sleeptimer
BDL5560EL Playlist • {Sperre (außer Lautstärke)}: Sperrt sämtliche Tastenfunktionen mit 6. Wenn bei {Quelle} {USB} ausgewählt wurde. Rufen Sie ] und [ Einstellung Ausnahme der Tasten [ auf. • {Sperre (außer Ein/Aus)}: Sperrt sämtliche Tastenfunktionen mit 0001/0002 Foto Ausnahme der Taste [ ]. • {Alles außer Lautstärkeregelung und Ein-/Austaste sperren}: Sperrt Foto sämtliche Tastenfunktionen mit Ausnahme der Tasten [... -
Seite 35: Netzwerkeinstellungen Anz
BDL5560EL Wählen Sie {Ein}. Wenn kein Signal anliegt, schaltet sich das Display automatisch ab. Informations-OSD Wenn Sie die [ ]-Taste (Ein/Aus) zum Einschalten des Displays aus dem Bereitschaftsmodus drücken oder das Eingangssignal ändern, erscheint das Info-OSD oben links. Wählen Sie zum Abschalten dieser Funktion {Aus}. Werkseinstellungen Setzt sämtliche angepassten Einstellungen wieder auf die Werksvorgaben zurück. 5.3. Netzwerkeinstellungen anz. 1. Drücken Sie die Home-Taste [ ] und rufen das Menü Einstellung auf. Netzwerkeinstellungen anz. 2. Wählen Sie und drücken die Taste [ Netzwerkeinstellung... Netzwerkeinstellungen Statische IP-Konfiguration Digital Media Renderer - D... -
Seite 36: Usb-Gerätekompatibilität
BDL5560EL USB-Gerätekompatibilität USB-Videountertitelformate (bei Sprachuntertiteln etc.) Name Dateiendung Format MPEG-4, zeitbasierter Text .ttxt SAMI .smi HTML SubRip .srt String-basiert SubViewer .sub String-basiert Micro DVD .sub oder .txt String-basiert USB-Multimediaformate Bildwiederholfrequenz Dateiendung Container Videocodec Auflösung Bitrate (Mb/s) Audiocodec (Bilder/s) DivX 3.11/4x/5.1/6.0 1920 x 1080 6~30 XviD 1920 x 1080 6~30 *.avi... -
Seite 37: Eingangsmodus
BDL5560EL Eingangsmodus VGA-Auflösung: Aktive Auflösung Standardauflösung Bildfrequenz Pixelrate Seitenverhältnis Ausgeschrieben Horizontale Pixel Vertikale Zeilen 60 Hz 25,175 MHz 480 72 Hz 31,5 MHz Video Graphic Array 75 Hz 31,5 MHz WVGA 400 70 Hz 33,75 MHz 16:9 Wide Video Graphic Array 60 Hz 40 MHz SVGA 600 Super VGA 75 Hz 49,5 MHz 60 Hz 65 MHz 1024 768 Extended Graphic Array 75 Hz 78,75 MHz WXGA... -
Seite 38: Richtlinie Zu Pixelfehlern
BDL5560EL Richtlinie zu Pixelfehlern Wir sind stets darum bemüht, Produkte von höchster Qualität anzubieten, und verwenden einige der branchenweit fortschrittlichsten Herstellungsverfahren, während wir zudem strenge Qualitätskontrollen durchführen. Dennoch sind die bei PDP- / TFT-Bildschirmen für Plasma- & LCD- Anzeigegeräte eingesetzten Pixel- oder Subpixeldefekte manchmal unvermeidlich. Kein Hersteller kann eine Gewährleistung für vollkommen fehlerfreie Bildschirme abgeben; dennoch garantiert Philips, dass alle Plasma- & LCD-Anzeigegeräte mit einer inakzeptablen Anzahl an Defekten innerhalb der Garantiedauer gemäß Ihren örtlichen Garantiebedingungen repariert werden. In diesem Hinweis werden die verschiedenen Arten von Pixelfehlern erläutert und akzeptable Defektstufen für den LCD-Bildschirm definiert. Damit das Gerät im Rahmen der Garantie repariert wird, muss die Anzahl an Pixelfehlern einen bestimmten Wert überschreiten (vgl. Referenztabelle). Falls der LCD- Bildschirm die Spezifikationen erfüllt, werden ein Austausch im Rahmen der Garantie sowie Rückgabeforderungen zurückgewiesen. Da einige Arten oder Kombinationen von Pixelfehlern zudem auffälliger sind als andere, legt Philips bei diesen noch höhere Qualitätsstandards fest. -
Seite 39: Dunkle Punktdefekte
Ständig schwarze Pixel erscheinen als Pixel oder Subpixel, die immer dunkel „ausgeschaltet“ sind. Diese Beispiele von Black-Dot-Fehlern kommen vor: Ein dunkler Punkt Zwei anliegende dunkle Punkte = 1 Paar Zwei dunkle Punkte, Spezifikationen definieren dunkler Punkte den Mindestabstand zwischen dunklen Punkten 8.5. Abstände zwischen den Pixeldefekten Da Pixel- und Subpixeldefekte derselben Art, die sich in geringem Abstand zueinander befinden, leichter bemerkt werden können, spezifiziert Philips auch den zulässigen Abstand zwischen Pixeldefekten. In der nachstehenden Tabelle finden Sie Spezifikationen über: • Erlaubte Anzahl an anliegenden dunklen Punkten = (anliegende Dunkle Punkte = 1 Paar dunkler Punkte) • Mindestabstand zwischen dunklen Punkten • Gesamtanzahl an defekten Punkten 8.6. Toleranzen bei Pixeldefekten Damit Sie während der Gewährleistungsdauer Anspruch auf Reparatur infolge von Pixeldefekten haben, muss ein PDP-/ TFT-Bildschirm in einem Plasma- / LCD-Bildschirm von Philips Pixel oder Subpixel aufweisen, die die in der nachstehenden Tabelle aufgeführten Toleranzen überschreiten. -
Seite 40: Reinigung Und Problemlösung
BDL5560EL Reinigung und Problemlösung 9.1. Reinigung Vorsicht bei Verwendung des Anzeigegerätes • Halten Sie Hände, Gesicht und Gegenstände von den Belüftungsöffnungen des Anzeigegerätes fern. Die Oberseite des Anzeigegerätes wird durch die hohe Temperatur der Abluft, die durch die Belüftungsöffnungen austritt, üblicherweise sehr heiß. Wenn Sie Körperteile zu nah an diese Stellen bringen, können Verbrennungen und Verletzungen auftreten. Die Platzierung von Gegenständen in der Nähe der Oberseite des Anzeigegerätes kann Hitze-bedingte Schäden an den Gegenständen sowie Beschädigungen des Anzeigegerätes selbst zur Folge haben. • Achten Sie darauf, vor dem Transport des Anzeigegerätes alle Kabel zu trennen. Wenn Sie das Gerät mit angeschlossenen Kabel transportieren, können die Kabel beschädigt werden; dadurch bestehen Brand- und Stromschlaggefahr. • Ziehen Sie das Netzkabel zur Sicherheit aus der Steckdose, bevor Sie jegliche Reinigungs- oder Wartungsarbeiten durchführen. -
Seite 41: Problemlösung
BDL5560EL 9.2. Problemlösung Symptom Mögliche Ursache Lösung Es wird kein Bild angezeigt 1. Das Netzkabel ist nicht angeschlossen. 1. Schließen Sie das Netzkabel an. 2. Der Netzschalter an der Rückseite des 2. Stellen Sie sicher, dass der Netzschalter Anzeigegerätes ist nicht eingeschaltet. eingeschaltet ist. 3. Der ausgewählte Eingang ist nicht 3. Stellen Sie eine Signalverbindung mit dem angeschlossen. Anzeigegerät her. 4. Das Anzeigegerät befindet sich im Bereitschaftsmodus. -
Seite 42: Technische Daten
BDL5560EL Technische Daten Anzeige: Element Technische Daten Bildschirmgröße (aktiver Bereich) 54,6-Zoll-LCD (138,7 cm) Seitenverhältnis 16:9 Anzahl an Pixeln 1920 (H) x 1080 (V) Pixelabstand 0,63 (H) x 0,63 (V) [mm] Anzeigbare Farben 10 Bit (D),1,06 Milliarden Farben Helligkeit (typisch) 450 cd/m Kontrastverhältnis (typisch) 1300:1 Betrachtungswinkel 178 Grad Ein-/Ausgänge: Element Technische Daten Lautsprecherausgang Interne Lautsprecher 10 W (L) + 10 W (R) [RMS]/8 Ω Externe Lautsprecher 1-Weg-1-Lautsprecher-System 82 dB/W/M/160 Hz – 13 kHz Audioausgang Klinkenbuchse x 1 0,5 V [RMS] (normal)/ 2 Kanäle (L+R) Audioeingang Cinch-Anschluss x 2 0,5 V [RMS] (normal)/ 2 Kanäle (L+R) Stereo-Klinke (3,5 mm) x... -
Seite 43: Allgemein
BDL5560EL Allgemein: Element Technische Daten Stromversorgung 100 – 240 V Wechselspannung, 50 – 60 Hz Stromverbrauch (max.) 245 W Stromverbrauch (typ.) 135 W Stromverbrauch (Bereitschaftsmodus & <0,5 W (RS232 inaktiv) ausgeschaltet) Abmessungen (mit Ständer) [B x H x T] 1247,0 x 758,2 x 400,0 mm Abmessungen (ohne Ständer) [B x H x T] 1247,0 x 717,8 x 70,0 mm Gewicht (mit Ständer) 32,6 Kg Gewicht (ohne Ständer) 30,3 Kg Bruttogewicht (ohne Ständer) 38,9 Kg Umgebungsbedingungen: Element Technische Daten Temperatur Betrieb 0 ~ 40°C Lagerung -20 ~ 60°C Feuchtigkeit Betrieb 20 – 80% relative Luftfeuchtigkeit (nicht kondensierend) Lagerung 5 – 95% relative Luftfeuchtigkeit (nicht kondensierend) Höhe... - Seite 44 2014 © Koninklijke Philips N.V. Alle Rechte vorbehalten. Philips und der Philips-Schild sind eingetragene Marken der Koninklijke Philips N. V. und werden unter Lizenz der Koninklijke Philips N.V. Technischen Daten können sich ohne Vorankündigung ändern.
