Public
Signage Lösungen
Benutzerhandbuch
DE
TYPE NR.
BDL4635E

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Philips BDL4635E

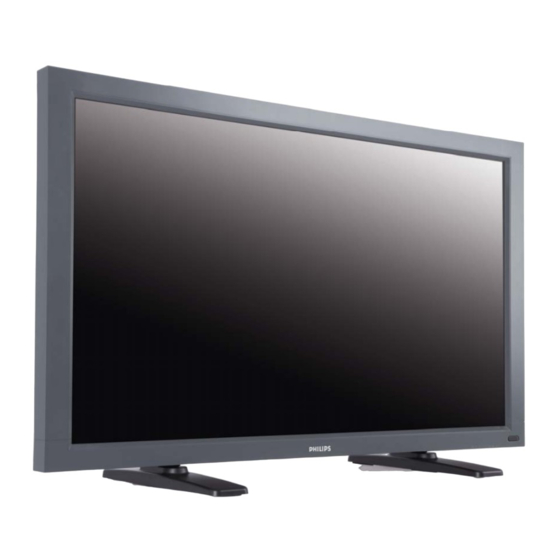

  • Seite 1 Public Signage Lösungen Benutzerhandbuch TYPE NR. BDL4635E...
  • Seite 2: Inhaltsverzeichnis

    INHALT SICHERHEITSANWEISUNGEN..................................1 Lieferungsumfang........................................7 Bezeichnung und Funktionen der Geräteteile .............................. 8 Anschlusstafel/Rückseite ................................... 9 Fernbedienung ......................................10 Bedienungsreichweite der Fernbedienung............................11 Behandlung der Fernbedienung................................11 So montieren Sie den Tischständer an den LCD Monitor........................12 Montage..........................................15 Montieren Sie den LCD Monitor im Hochformat.............................17 Anschlüsse ...........................................18 Verkabelungsplan.......................................18 Anschluss eines PCs....................................19...
  • Seite 4: Sicherheitsanweisungen

    Benutzerhandbuch BDL4635E SICHERHEITSANWEISUNGEN WARNUNGEN UND VORSICHTSMAßNAHMEN DIESE SICHERHEITSSYMBOLE SOLLTEN SIE KENNEN VORSICHT: UM DAS RISIKO EINES ELEKTRISCHEN SCHOCKS ZU VERRINGERN, SOLLTEN SIE DIE ABDECKUNG (ODER DAS HINTERTEIL) NICHT ENTFERNEN. KEINE ANWENDER NUTZBAREN TEILE IM INNEREN. ÜBERLASSEN SIE DIE WARTUNG QUALIFIZIERTEM PERSONAL.
  • Seite 5 Benutzerhandbuch BDL4635E REGULATIVE INFORMATIONEN CE KONFORMITÄTS ERKLÄRUNG MMD erklärt unter eigener Verantwortung, dass dieses Produkt den folgenden Standards entspricht: • EN60950-1:2001+A11:2004 (Sicherheitsanforderungen für Informationstechnologie-Geräte) • EN55022:2006+A1:2007 (Radiostörungs-Regularien für Informationstechnologie-Geräte) • EN55024:1998+A1:2001+A2:2003 (Immunitäts-Regularien für Informationstechnologie-Geräte) • EN6100-3-2:2006 (Einschränkungen für Stromemissionen) • EN6100-3-3:1995+A1:2001+A2:2005 (Einschränkungen für Spannungsschwankungen und Flimmer) Dass die folgenden Richtlinien angewandt wurden: •...
  • Seite 6: Elektrische, Magnetische Und Elektronmagnetisce Felder ("Emf")

    Benutzerhandbuch BDL4635E HINWEIS DES POLNISCHEN ZENTRUMS FÜR TESTS UND ZERTIFIKATIONEN Dieses Gerät sollte seinen Strom aus einer Buchse mit einem eingebauten Schutzkreislauf beziehen (eine drei-Stift-Steckdose). Alle Geräte, die zusammenarbeiten (Computer, Monitor, Drucker usw.) sollten die gleiche Stromquelle benutzen. Der Phasenkonduktor des elektrischen Kreislaufs des Raumes sollte über ein Ersatzgerät zum Schutz vor Kurzschlüssen in Form einer Sicherung mit einem Nominalwert von höchstens 16 Amper (A) verfügen.
  • Seite 7: Informationen Nur Für Großbritannien

    Benutzerhandbuch BDL4635E INFORMATIONEN NUR FÜR GROßBRITANNIEN WARNUNG - DIESES GERÄT MUSS GEERDET WERDEN. Wichtig: Dieses Gerät ist mit einem genehmigten 13A Stecker ausgerüstet. Um eine Sicherung in dieser Art von Stecker auszutauschen, gehen Sie bitte folgendermaßen vor: 1. Entfernen Sie sowohl die Sicherungsabdeckung als auch die Sicherung.
  • Seite 8 Benutzerhandbuch BDL4635E 中国电子信息产品污染控制标识要求(中国RoHS法规标示要求)产品中有毒有害物质或 元素的名称及含量 有毒有害物质或元素 部件名称 铅 汞 镉 六价铬 多溴联苯 多溴二苯醚 (Pb) (Hg) (Cd) (Cr 6+) (PBB) (PBDE) 外壳 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ 液晶面板 × × ○ ○ ○ ○ ○ × 电路板组件...
  • Seite 9: Entsorgung Von Altgeräten

    Ihr Produkt recyclen, um den Umfang wiederverwertbarer Materialien zu erhöhen und die Menge der Materialien, die weggeschmissen werden, zu verringern. Bitte informieren Sie sich über die örtlichen Regularien, um herauszufinden, wie Sie Ihren alten Monitor von Ihrem örtlichen Philips Händler entsorgen lassen können.
  • Seite 10: Lieferungsumfang

    Benutzerhandbuch BDL4635E Lieferungsumfang Die BDL4635E Monitor Verpackung* sollte enthalten: • LCD Monitor • Schraube für die Klammer (Um ein Herunterfallen zu vermeiden) x • Stromkabel (1.8 m) • VGA Signalkabel (1.8 m) • Hauptschalter Abdeckung • DVI-HDMI Kabel (1,8) •...
  • Seite 11: Bezeichnung Und Funktionen Der Geräteteile

    Benutzerhandbuch BDL4635E Bezeichnung und Funktionen der Geräteteile Kontrolltafel Tasten STROM Taste ( ): Schaltet den Strom AN/AUS. MUTE Taste: Schaltet die Audio Mute Funktion AN/AUS. EINGABE Taste: Stellt die Funktionen ein, während das OSD Menü aktiviert ist oder wechselt zwischen [HDMI1], [HDMI2], [PC-A], [CVI], [VIDEO<S>] und [VIDEO], wenn das OSD Menü...
  • Seite 12: Anschlusstafel/Rückseite

    EXTERNE KONTROLLE (Mini D-Sub 9 Stift) Für serielle Verbindung, wenn mehrere BDL4635E Monitore angeschlossen sind. Um die Fernbedienung über RS232 Befehle steuern zu können (siehe Bedienungsanleitung der RS232 Fernbedienung), verbinden Sie den IN Anschluss mit dem RS-232C OUT Anschluss eines Computers oder einen weiteren BDL4635E Monitor und verbinden Sie den OUT Anschluss mit dem RS-232C IN Anschluss des nächsten BDL4635E Monitors.
  • Seite 13: Fernbedienung

    Benutzerhandbuch BDL4635E Fernbedienung SET Taste Aktiviert die Einstellung im OSD Menü. AUTO EINSTELLUNG Taste Führt die AUTO EINSTELLUNG Funktion aus. MUTE Taste Schaltet die Audio Mute Funktion AN/AUS VIDEOQUELLE Taste Wählt zwischen [HDMI1], [HDMI2], [PC-A], [CVI], [VIDEO<S>] und [VIDEO]. AUDIOQUELLE Taste Zum Aktivieren des ausgewählten Wertes im OSD Menü...
  • Seite 14: Bedienungsreichweite Der Fernbedienung

    Benutzerhandbuch BDL4635E Bedienungsreichweite der Behandlung der Fernbedienung Fernbedienung * Keinen starken Erschütterungen aussetzen. * Lassen Sie kein Wasser oder andere Flüssigkeiten in die Richten Sie das Kopfende der Fernbedienung auf den Fernbedienung gelangen. Sollte die Fernbedienung nass werden, Fernbedienungssensor des LCD Monitors, wenn Sie die Tasten reiben Sie diese umgehend trocken.
  • Seite 15: So Montieren Sie Den Tischständer An Den Lcd Monitor

    Benutzerhandbuch BDL4635E So montieren Sie den Tischständer an den LCD Monitor Sie können den LCD Monitor auf eine der folgenden zwei Weisen montieren: Methode 1: Montage und Entfernen des optionalen Tischständers So bringen Sie den Tischständer an Bitte schalten Sie den Monitor aus.
  • Seite 16: Method Ii: Montieren Sie Den Monitor An Der Wand

    Wie in dem Bild gezeigt, sollten Sie den Monitor mit einem Seil (käuflich erwerblich) an einer soliden Mauer oder Säule sichern. Das Seil sollte stark genug sein, um das Gewicht des Monitors zu tragen (BDL4635E: ca. 34.6 kg). Wenn Sie Schraubenhaken (käuflich erwerblich) benutzen, sollten Sie Ring-Schraubenhaken und keine C-förmigen Schraubenhaken (mit Öffnung) benutzen.
  • Seite 17 Benutzerhandbuch BDL4635E Belüftungsanforderungen falls Sie den Monitor in einer geschlossenen Umgebung montieren. Damit die Hitze entweichen kann, lassen Sie genug Freiraum zu den umstehenden Objekten, so wie im folgenden Bild dargestellt.
  • Seite 18: Montage

    Benutzerhandbuch BDL4635E Montage 1. Montieren Sie das System an einer 3. Anschluss externer Geräte • Um die anzuschließenden Geräte zu schützen, stellen Sie den Strom passenden Stelle. ab, bevor Sie diese anschließen. VORSICHT: • Lesen Sie den Abschnitt „Anschlüsse” S. 18 ~ S. 22 für DAS BEWEGEN UND DER EINBAU MUSS VON ZWEI ODER MEHR Bedienungshinweise.
  • Seite 19: Einstellung Des Bildes

    Benutzerhandbuch BDL4635E 9. Einstellung des Bildes Stellen Sie die Helligkeit oder den Kontrast je nach Wunsch ein. 10. Empfohlene Einstellungen Um das Risiko von „Nachbildwirkung“ (image persistence) zu verhindern, stellen Sie bitte die folgenden Punkte je nach der benutzten Anwendung ein.
  • Seite 20: Montieren Sie Den Lcd Monitor Im Hochformat

    Benutzerhandbuch BDL4635E Montieren Sie den LCD Monitor im Hochformat Der BDL4635E kann unter den folgenden Bedingungen im Hochformat installiert werden: Vorsicht: Das Hochformat kann nur dann benutzt werden, wenn der Monitor an der Wand oder an der Decke montiert ist. Der Tischständer kann nicht für den Monitor benutzt werden, wenn dieser im Hochformat montiert ist.
  • Seite 21: Anschlüsse

    Bevor Sie die Anschlüsse setzen: Schalten Sie zunächst alle anzuschließenden Geräte aus, ehe Sie diese anschließen. Lesen Sie diesbezüglich die Bedienungsanleitungen, die bei jedem einzelnen Gerät mitgeliefert werden. Verkabelungsplan BDL4635E DVD Spieler BDL4635E (Zweiter Monitor) Geräte mit HD oder Laserdisk Spieler digitaler Personal Schnittstelle...
  • Seite 22: Anschluss Eines Pcs

    Monitors mit dem Audio-Eingang des nächsten Monitors verbinden und diesen Vorgang so lange wiederholen, bis der letzte Monitor angeschlossen wurde. HDMI ist keine geeignete Quelle für das Audio-Durchschleifen. BDL4635E PC oder IBM kompatibel Zum Audio Ausgang Zum Analogen RGB Ausgang Min D-SUB 15 Stift Min D-SUB 15 Stift BDL4635E (Zweiter Monitor)
  • Seite 23: Anschluss Eines Gerätes Mit Digitaler Schnittstelle

    Benutzerhandbuch BDL4635E Anschluss eines Gerätes mit digitaler Schnittstelle Sie können den LCD Monitor an Geräte anschließen, die mit einer digitalen Schnittstelle ausgestattet sind, die dem DVI (Digital Visual Interface) Standard entspricht. So schließen Sie den LCD Monitor an einen Computer mit einem digitalen Ausgang an •...
  • Seite 24: Anschluss Eines Dvd Spielers Mit Component Out

    Benutzerhandbuch BDL4635E Anschluss eines DVD Spielers mit Component Out Wenn Sie Ihren DVD Spieler an Ihren LCD Monitor angeschlossen haben, können Sie Ihre DVD Videos über diesen abspielen. Lesen Sie die Bedienungsanleitung Ihres DVD Spielers für weitere Informationen. So schließen Sie den LCD Monitor an einen DVD Spieler an •...
  • Seite 25: Anschluss Eines Stereoverstärkers

    Für Ihr bevorzugtes Audiosignal wählen Sie [AUDIO1], [AUDIO2], [AUDIO3] oder [HDMI] über die AUDIOQUELLE Taste der Fernbedienung. Sie können HDMI (für Audio) nur dann wählen, wenn Sie HDMI 1 oder 2 (für Video) gewählt haben. • Die Tonausgabe der AUDIO OUT RCA Anschlüsse erfolgt durch die gewählten AUDIOQUELLE. BDL4635E BDL4635E (Zweiter Monitor) Externer Lautsprecher...
  • Seite 26: Allgemeine Bedienung

    Benutzerhandbuch BDL4635E Allgemeine Bedienung AN- und AUSschalten Die Stromanzeige des LCD Monitors leuchtet grün, wenn der Monitor angeschaltet ist und rot, wenn er ausgeschaltet ist. Der Monitor kann auf diese folgenden drei Weisen angeschaltet werden: 1. Drücken des Hauptstromschalters. HINWEIS: Wenn Sie den LCD Monitor über den Hauptstromschalter...
  • Seite 27: Stromanzeige

    Benutzerhandbuch BDL4635E Stromanzeige Status Angeschaltet Grün Strom Standby/AUSgeschaltet Stecker abgetrennt Dunkel Benutzung der Energieverwaltung Bitte schalten Sie den LCD Monitor aus, wenn er für einen längeren Zeitraum nicht benutzt wird. Dies wird wahrscheinlich die Lebensdauer erhöhen und wird mit Sicherheit den Stromverbrauch des LCD Monitors senken.
  • Seite 28: Smartbild Modus

    Benutzerhandbuch BDL4635E Smartbild Modus HDMI 1, 2, PC-A HIGHBRIGTH STANDARD sRGB CVI, VIDEO HIGHBRIGTH STANDARD KINO Wechsel der Audioquelle Mit der AUDIOQUELLE Taste der Fernbedienung wechseln Sie zwischen den Audioquellen. HDMI 1, 2 HDMI AUDIO1 AUDIO2 AUDIO3 Andere als HDMI 1, 2...
  • Seite 29: Osd (On-Screen-Display) Kontrollbefehle

    Benutzerhandbuch BDL4635E OSD (On-Screen-Display) Kontrollbefehle Mit der MENÜ oder der Mit der MENÜ Taste Mit der SET Taste, Mit den OBEN und UNTEN und EXIT Taste verlassen Sie das aktivieren Sie das aktivieren Sie die PLUS und MINUS Tasten wählen Menü.
  • Seite 30: Bild

    Benutzerhandbuch BDL4635E Hauptmenü BILD HELLIGKEIT Stellt die Helligkeit des gesamten Bildes und des Hintergrundschirmes ein. Drücken Sie die + Taste, um die Helligkeit zu erhöhen. Drücken Sie die - Taste, um die Helligkeit zu verringern KONTRAST Stellt die Bildhelligkeit für das Eingangssignal ein.
  • Seite 31: Farbtemperatur

    Benutzerhandbuch BDL4635E TÖNUNG *: Nur HDMI 1, 2 EINGANG (HDMI EINGANGSMODUS-HD), CVI, VIDEO<S>, VIDEO Stellt die Tönung des Bildschirmes ein. Drücken Sie die + Taste und die Fleischfarbtöne werden grünlich. Drücken Sie die - Taste und die Fleischfarbtöne bekommen eine lila Färbung.
  • Seite 32: Hauptmenü

    Benutzerhandbuch BDL4635E Hauptmenü BILDSCHIRM HORIZONTALE BILDLAGE Kontrolliert die horizontale Bildposition innerhalb des Wiedergabebereiches des LCD Monitors. Drücken Sie die + Taste, um den Bildschirm nach rechts zu bewegen. Drücken Sie die - Taste, um den Bildschirm nach links zu bewegen.
  • Seite 33 Benutzerhandbuch BDL4635E CUSTOM ZOOM „CUSTOM ZOOM” wählen Sie, indem Sie „CUSTOM” im „ZOOM” Modus wählen. ZOOM: erweitert die Bildgröße gleichzeitig horizontal und vertikal. HZOOM: erweitert die Bildgröße nur horizontal. VZOOM: erweitert die Bildgröße nur vertikal. H POSITION: mit der + Taste wird das Bild nach rechts bewegt, mit der - Taste nach links.
  • Seite 34: Audio

    Benutzerhandbuch BDL4635E Hauptmenü AUDIO BALANCE Balanciert die L/R Lautstärke. Drücken Sie die + Taste, um den rechten Stereoton zu erhöhen. Der Ton auf der linken Seite wird leiser. Drücken Sie die - Taste, um den linken Stereoton zu erhöhen. HÖHEN Diese Funktion ermöglicht Ihnen das Verstärken oder Reduzieren von hochfrequentem Ton.
  • Seite 35: Bib (Bild Im Bild)

    Benutzerhandbuch BDL4635E Hauptmenü BIB (BILD IM BILD) Hinweis: Die “BIB” und “POP” Modi funktioniern nicht, wenn die Bildschirmgröße auf “CUSTOM” oder “REAL” eingestellt ist. BIB-GRÖSSE Wählen Sie die Größe des Bildes, welches im „Bild im Bild” (BIB) Modus eingefügt ist.
  • Seite 36: Konfigura Tion 1

    Benutzerhandbuch BDL4635E Hauptmenü KONFIGURATION 1 AUTOM. EINSTELLUNG *: Nur EINGANG PC-A Drücken Sie die „SET" Taste, um die Bildschirmgröße, die horizontale und vertikale Position, den Takt, die Taktphase, den Weiß- und den Schwarzwert automatisch zu konfigurieren. Drücken Sie die „EXIT" Taste, um die AUTOM. EINSTELLUNG abzubrechen und zum vorherigen Menü...
  • Seite 37: Konfiguration Rücksetzen

    Benutzerhandbuch BDL4635E SAVING MODE Bei der Auswahl des Sparmodus „ECO“ wird der Monitor zeitgesteuert in den Standbymodus wechseln und RS232 deaktiviert werden, um Energie zu sparen. Bei der Auswahl des Energiesparmodus “NORMAL", wird der Monitor normal funktionieren. KONFIGURATION RÜCKSETZEN Mit „KONFIGURATION ZURÜCKSETZEN können Sie die Konfigurationseinstellungen zurücksetzen.
  • Seite 38: Konfigura Tion 2

    Benutzerhandbuch BDL4635E Hauptmenü KONFIGURATION 2 OSD ANZEIGEDAUER Das OSD Kontrollmenü bleibt so lange sichtbar, wie es benutzt wird. Im OSD Ausschalten Untermenü können Sie bestimmen, wie lange der Monitor nach dem letzten Tastendruck wartet, bis er das OSD Kontrollmenü ausschaltet.
  • Seite 39 Benutzerhandbuch BDL4635E MONITORINFORMATION Zeigt die Modell- und Seriennummber Ihres Monitors an.
  • Seite 40: Erweiterte Einstellungen

    Benutzerhandbuch BDL4635E Hauptmenü ERWEITERTE EINSTELLUNGEN EINGANGSAUFLÖSUNG *: Nur EINGANG PC-A Diese Funktion dient zur manuellen oder automatischen Einstellung des Monitors auf die Quelle. Sie können aus den folgenden Modi wählen: 1024 x 768, 1280 x 768 and 1360 x 768.
  • Seite 41: Filmmodus

    AUS: Deaktiviert die Filmmodus Funktion. Dieser Modus ist besser für Übertragungen von VCR Quellen geeignet. IR-STEUERUNG Lässt Sie den Bedienungsmodus der Fernbedienung wählen, wenn mehre BDL4635E Monitore über RS- 232C angeschlossen sind. Die Elemente dieses Menüs können Sie aktivieren, indem Sie beim jeweiligen Element die „SET“ Taste drücken.
  • Seite 42: Heat Status (Überhitzungs Status)

    Benutzerhandbuch BDL4635E MONITOR-ID Ordnen Sie über die Fernbedienung den über RS-232C angeschlossenen BDL4635E Monitoren ID Nummern zu. Es können ID Nummern zwischen 1 und 26 gewählt werden. DDC/CI Lässt Sie die DDC/CI Kommunikationsfunktion AN oder AUSschalten. Wählen Sie AN für den normalen Gebrauch.
  • Seite 43: Hinweis

    Bild zu löschen. Genau wie bei allen PC- Wiedergabegeräten, empfiehlt Philips, dass Sie bewegte Bilder anzeigen und in regelmäßigen Intervallen einen sich bewegenden Bildschirmschoner benutzen, wann immer der Bildschirm nicht benutzt wird oder schalten Sie den Monitor ab.
  • Seite 44 Indem Sie mehrere BDL4635E Monitore über RS-232 Kabel anschließen, können Sie einen oder alle Monitore mit einer Fernbedienung kontrollieren. Ordnen Sie jedem der angeschlossenen BDL4635E Monitore mit MONITOR ID eine beliebige ID Nummer zu. Sie können ID Nummern von 1 bis 26 frei wählen.
  • Seite 45 Garantiezeit gemäß den gesetzlichen Bestimmungen Ihres Heimatlandes repariert werden. Dieser Abschnitt erklärt die verschiedenen Arten von Pixelfehlern und beschreibt akzeptable Fehlerraten für den BDL4635E V LCD-Monitor. Um für eine Reparatur während der Garantiezeit in Frage zu kommen, muss die Anzahl der Pixelfehler ein gewisses Maß...
  • Seite 46 Mindestabstand zwischen zwei dunklen Punkten an Nähe von Pixelfehlern Da nahe beianander liegende Pixel- und Subpixelfehler derselben Art stärker auffallen können, gibt Philips ebenfalls Toleranzen für die Nähe der Pixelfehler an. In der unten stehenden Tabelle können Sie Spezifikationen finden über: ...
  • Seite 47: Eigenschaften

    Orten, an denen Inhalte rund um die Uhr gezeigt werden. Erfüllt die RoHS Richtlinie Philips entwickelt und produziert seine Bildschirme in Übereinstimmung mit der Beschränkungen der Verwendung bestimmter gefährlicher Stoffe (RoHS), welche Blei und andere giftige, umweltgefährdende Stoffe beschränkt.
  • Seite 48: Problemsuche

    Stunde lang aus, um das Bild zu löschen. HINWEIS: Genau wie bei allen PC Wiedergabegeräten, empfiehlt PHILIPS, dass Sie bewegte Bilder anzeigen und in regelmäßigen Intervallen einen sich bewegenden Bildschirmschoner benutzen, wann immer der Bildschirm nicht benutzt wird oder schalten Sie den Monitor ab.
  • Seite 49: Fernbedienung Funktioniert Nicht

    Benutzerhandbuch BDL4635E Kein Ton  Prüfen Sie, ob die Lautsprecherkabel richtig angeschlossen sind.  Prüfen Sie, ob Mute aktiviert ist.  Prüfen Sie, ob die Lautstärke auf ein Minimum gestellt ist. Fernbedienung funktioniert nicht  Überprüfen Sie den Status der Fernbedienungsbatterien.
  • Seite 50: Technische Daten

    Benutzerhandbuch BDL4635E Technische Daten Technische Daten (BDL4635E) Produktdaten Analoger Digitaler Eingang LCD Module Diagonal: 46”/116.8 cm Pixel Abstand: 0.53025 mm Auflösung: 1920 x 1080 Dots Farbe: Über 16 Millionen Farben, (abhängig von der benutzten Grafikkarte) 450 cd/m (typ.) Helligkeit: 4000:1 (typ.) Kontrastverhältnis:...
  • Seite 51: Stift Zuordnung

    Benutzerhandbuch BDL4635E Stift Zuordnung 1) Analoger Videosignal Eingang (Mini D-SUB 15P): PC-A Stift Nr. Name Videosignal Rot Videosignal Grün Videosignal Blau Mini D-SUB 15P DDC-GND Rot-GND Grün-GND Blau-GND +5V (DDC) SYNC-GND DDC-SDA H-SYNC V-SYNC DDC-SCL 2) S-VIDEO Eingang (MINI DIN 4P): VIDEO <S>...
  • Seite 52 Benutzerhandbuch BDL4635E Den technischen Daten sind Änderungen vorbehalten www.philips.com...
