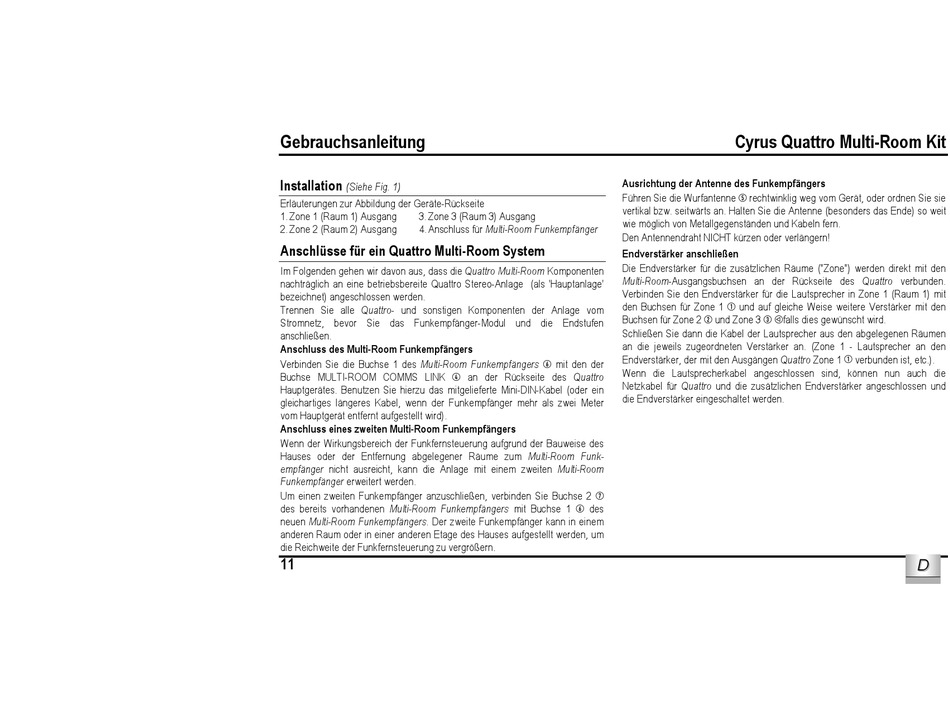

Cyrus Quattro Multi-room Gebrauchsanleitung Seite 14

Gebrauchsanleitung
Installation
(Siehe Fig. 1)
Erläuterungen zur Abbildung der Geräte-Rückseite
1. Zone 1 (Raum 1) Ausgang 3. Zone 3 (Raum 3) Ausgang
2. Zone 2 (Raum 2) Ausgang 4. Anschluss für Multi-Room Funkempfänger
Anschlüsse für ein Quattro Multi-Room System
Im Folgenden gehen wir davon aus, dass die Quattro Multi-Room Komponenten
nachträglich an eine betriebsbereite Quattro Stereo-Anlage (als 'Hauptanlage'
bezeichnet) angeschlossen werden.
Trennen Sie alle Quattro- und sonstigen Komponenten der Anlage vom
Stromnetz, bevor Sie das Funkempfänger-Modul und die Endstufen
anschließen.
Anschluss des Multi-Room Funkempfängers
Verbinden Sie die Buchse 1 des Multi-Room Funkempfängers f mit den der
Buchse MULTI-ROOM COMMS LINK d an der Rückseite des Quattro
Hauptgerätes. Benutzen Sie hierzu das mitgelieferte Mini-DIN-Kabel (oder ein
gleichartiges längeres Kabel, wenn der Funkempfänger mehr als zwei Meter
vom Hauptgerät entfernt aufgestellt wird).
Anschluss eines zweiten Multi-Room Funkempfängers
Wenn der Wirkungsbereich der Funkfernsteuerung aufgrund der Bauweise des
Hauses oder der Entfernung abgelegener Räume zum Multi-Room Funk-
empfänger nicht ausreicht, kann die Anlage mit einem zweiten Multi-Room
Funkempfänger erweitert werden.
Um einen zweiten Funkempfänger anzuschließen, verbinden Sie Buchse 2 g
des bereits vorhandenen Multi-Room Funkempfängers mit Buchse 1 f des
neuen Multi-Room Funkempfängers. Der zweite Funkempfänger kann in einem
anderen Raum oder in einer anderen Etage des Hauses aufgestellt werden, um
die Reichweite der Funkfernsteuerung zu vergrößern.
11
Cyrus Quattro Multi-Room Kit
Ausrichtung der Antenne des Funkempfängers
Führen Sie die Wurfantenne e rechtwinklig weg vom Gerät, oder ordnen Sie sie
vertikal bzw. seitwärts an. Halten Sie die Antenne (besonders das Ende) so weit
wie möglich von Metallgegenständen und Kabeln fern.
Den Antennendraht NICHT kürzen oder verlängern!
Endverstärker anschließen
Die Endverstärker für die zusätzlichen Räume ("Zone") werden direkt mit den
Multi-Room-Ausgangsbuchsen an der Rückseite des Quattro verbunden.
Verbinden Sie den Endverstärker für die Lautsprecher in Zone 1 (Raum 1) mit
den Buchsen für Zone 1 a und auf gleiche Weise weitere Verstärker mit den
Buchsen für Zone 2 b und Zone 3 c ,falls dies gewünscht wird.
Schließen Sie dann die Kabel der Lautsprecher aus den abgelegenen Räumen
an die jeweils zugeordneten Verstärker an. (Zone 1 - Lautsprecher an den
Endverstärker, der mit den Ausgängen Quattro Zone 1 a verbunden ist, etc.).
Wenn die Lautsprecherkabel angeschlossen sind, können nun auch die
Netzkabel für Quattro und die zusätzlichen Endverstärker angeschlossen und
die Endverstärker eingeschaltet werden.
