21.2 Kontur Cut Bilder
Auch importierte Bilder können per Kontur Cut ausgeschnitten werden. Hierfür folgen Sie einfach den unten
stehenden Anweisungen.

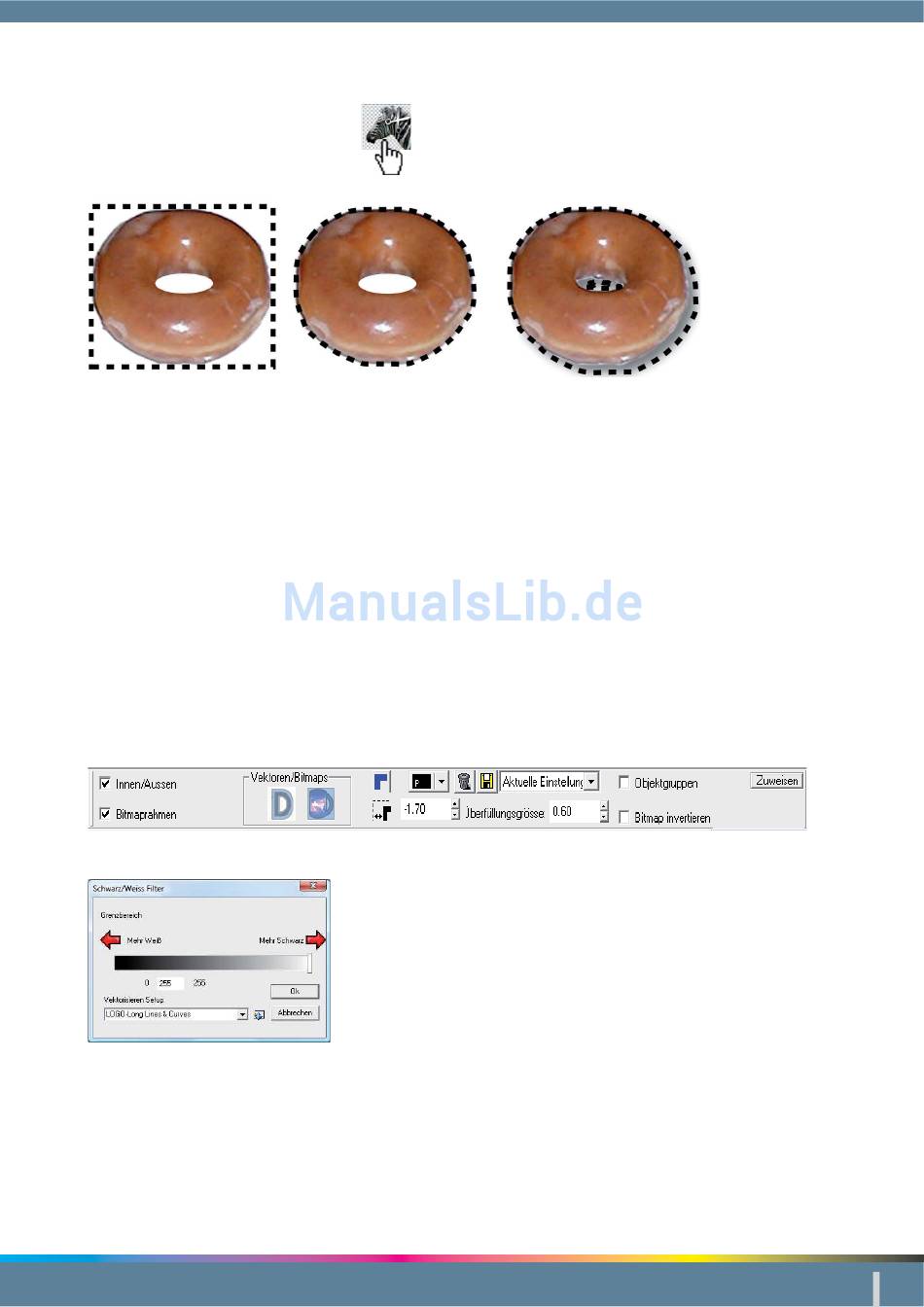

Hier sehen Sie drei Beispiele bei denen einem Bild Schnittlinien hinzugefügt wurden. Im ersten Bild folgen die Schnittlinien der rechtecki-
gen Begrenzung des Bildes. Im zweiten Bild folgen die Schnittlinien der Kontur des Bildes. Im dritten Bild schließen die Schnittlinien den
Schatten ein, der dem Bild hinzugefügt wurde.
· Importieren Sie ein Bild. Besonders geeignet für diese Funktion sind Bilder, bei denen das Motiv auf einem möglichst hellen Hintergrund abgebildet ist. So kann das Pro
gramm entscheiden, wie weit das Bild beschnitten werden muss.
· Wählen Sie das Bild aus.
· Wählen Sie über das Menü Schneiden Kontur Cut aus.
· Achten Sie darauf, dass die Schaltfl äche „Schneiden innerhalb Bitmaps an/aus" aktiviert ist.
Bevor Sie einen Druck und Schneideauftrag starten, müssen zuerst die Schnittlinien hinzugefügt werden. Die Funktion Kontur Cut ermög-
licht es Ihnen sämtliche Schilder, Piktogramme, Texte und alle anderen Formen konturgenau auszuschneiden. Das
Trägermaterial bleibt hierbei intakt.
- Wählen Sie die zu schneidenden Objekte aus.
- Wählen Sie Menü Schneiden -> Kontur Cut
- Sobald Sie auf „Zuweisen" geklickt haben erscheint ein Pop-up Fenster.
In diesem Fenster muss der Weißfi lter eingestellt werden. Dieser Weißfi lter bestimmt, welche Teile des Bildes (der weiße Hintergrund) von
der Schneidelinie außer acht gelassen werden. Das Ergebnis können Sie schon während des Einstellens beurteilen, da die Kontur Cut
Linie, die erstellt wird, angezeigt wird. Die Kontur Cut Linie sollte nun ein exaktes Abbild des Motives sein.
- Sollte das Ergebnis für Sie nicht zufriedenstellend sein, wiederholen Sie die Anweisungen
und versuchen Sie es mit einem anderen Wert für den Weißfi lter.
