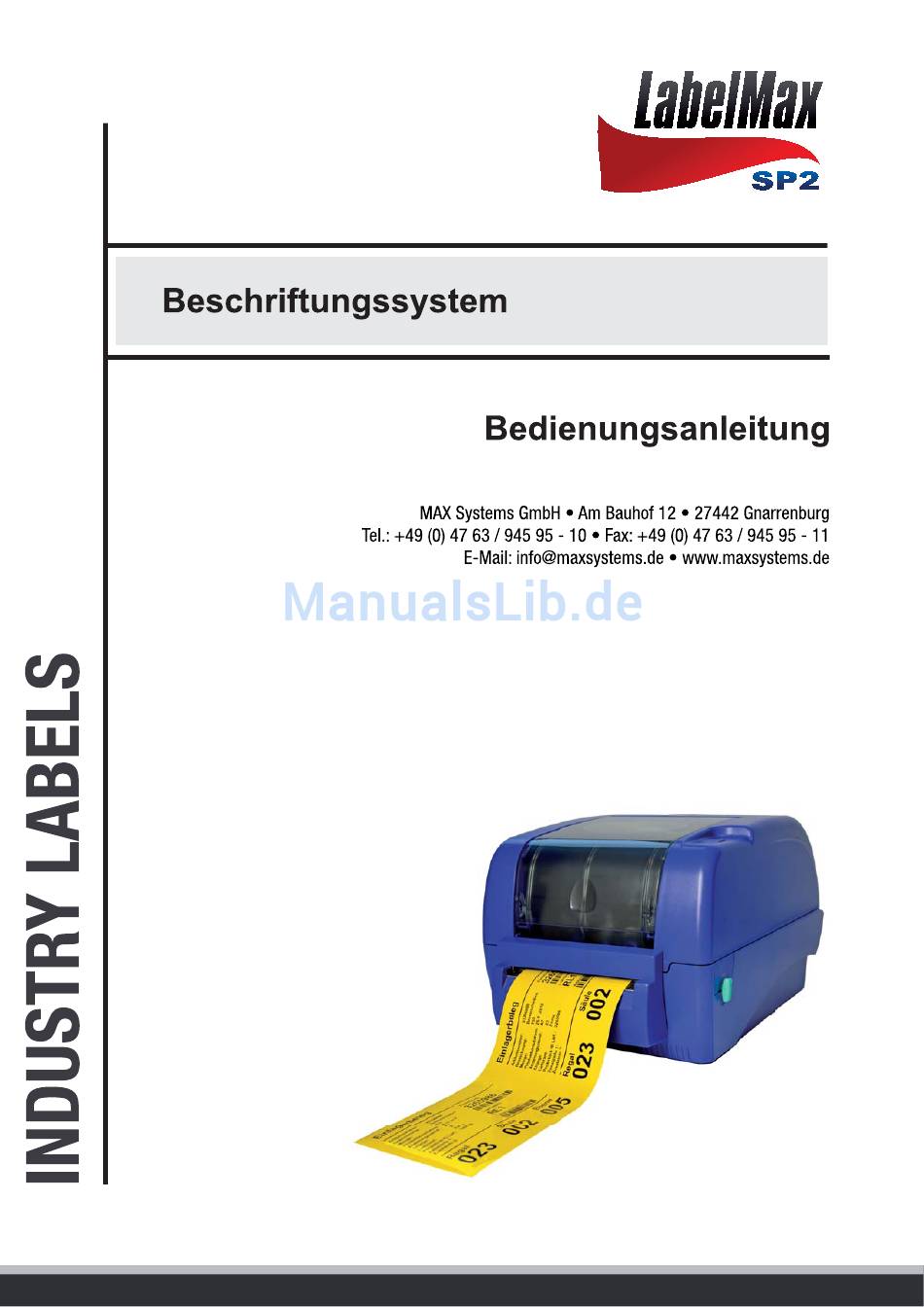

Max Meyer LabelMax SP2 Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für LabelMax SP2:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Max Meyer LabelMax SP2

Inhaltszusammenfassung für Max Meyer LabelMax SP2

  • Seite 2 >>'D/E Z,ZZ,d^Z<> ZhE' < KE&KZD/d d /,d/' /,Z,/d^,/Et/^ /E&m,ZhE' /EdZ/E ,D h^W <E hE mZWZm&E <d/E, >d Zh<Zd/> /EZ/,dE /EZ/,dE ^ Zh<Z^ Et/^hE'E hZ <>/EhE' & /E>'E ^ Z E^ & /E>'E Z K>/EZK>> /E^, >d /E^dWZK'Z DD & Z E E^KZ<...

  • Seite 3: Urheberrechtserklärung

    1 Allgemein 1.1 Urheberrechtserklärung Die Informationen in diesem Dokument können ohne Ankündigung geändert werden und stellen keine Verpflichtung seitens MaxMeyer dar. Kein Teil dieses Handbuchs darf ohne ausdrückliche schriftliche Zustimmung von MaxMeyer in irgendeiner Form oder mit irgendwelchen Mitteln für irgendeinen Zweck außer für den privaten Gebrauch reproduziert oder übertragen werden.

  • Seite 4: Auspacken Und Überprüfen

    1.4 Einführung Vielen Dank für Ihren Kauf eines LabelMax SP2. Bei nur geringem Platzbedarf liefert der Drucker zuverlässige und ausgezeichnete Leistung. Dieser Drucker erlaubt Ihnen Thermotransfer- oder Thermodirekt-Druckverfahren auszuwählen. Druckgeschwindigkeit von 2 oder 3 ips lässt sich ebenfalls einstellen. Er nimmt Endlosmaterial auf Rollen sowie vorgeschnittene Etiketten an.
  • Seite 5 2.3 Druckerteile Fenster Farbbanddeckel LED Anzeige Feed Taste Deckel Deckel Ausrückhebel Messer Fig. 1 Ansicht von oben, vorn 1. USB Anschluss 2. Centronics Anschluss 3. RS-232C DB-9 Anschluss 4. Stromanschluss 5. Ein / Aus Schalter 6. Hintere Papierzuführung Fig. 2 Ansicht von hinten...

  • Seite 6: Einrichten Des Druckers

    Stellen Sie den Drucker an einer ebenen und stabilen Stelle auf. • Stellen Sie sicher, dass die Stromversorgung ausgeschaltet ist. • Verbinden Sie den LabelMax SP2 über das USB-Kabel mit dem Computer. • Stecken Sie das Netzkabel in den Stromanschluss an der Druckerrückwand ein.
  • Seite 7 Hinweis: Um den Deckel an der Position 1 stehen zu lassen, müssen Sie den Deckel über den Stopppunkt der Position 1 heben und dann den Deckel vorsichtig bis zum Stopppunkt 1 herunterlassen. Lassen Sie den Deckel nicht einfach herunterfallen! 3. Öffnen Sie den Deckel ganz und lassen ihn vorsichtig bis zur Stoppposition 2 herunter.

  • Seite 8: Einlegen Des Farbbands

    Abb. 2 Deckel ganz offen und bereit zum Schließen Abb. 3 Den Deckel mit beiden Händen schließen Wenden Sie keine Gewalt an! Wenn Sie sich nicht sicher sind, ob der Deckel an einer Stoppposition fixiert ist, drücken Sie bitte den Deckel nicht zum schließen. Der Deckel kann beschädigt werden.
  • Seite 9 • Drücken Sie den Farbbanddeckel nach unten, um den Deckel zu entriegeln und zu öffnen. • Ziehen Sie eine Papprolle über die Farbbandwiederaufwicklungs-Spindel. • Bringen Sie die Farbbandaufwicklungspapprolle an der Vordernabe an. • Bringen Sie ein Farbband an der Farbbandabwicklungsspindel an. •...

  • Seite 10: Einlegen Der Folienrolle

    3.4 Einlegen der Folienrolle • Stecken Sie die Spindel in eine Folienrolle ein. • Öffnen Deckel Druckers, indem grünen Deckel-Ausrückhebel an beiden Seiten des Druckers entriegeln und dann den Deckel hochheben. Ein Deckelhalter an der Rückseite des Druckers hält den Deckel des Druckers offen. Unterteil Abb.
  • Seite 11 Deckel Rollenhalter Führung Teflonwalze Hebel Messerausgang...

  • Seite 12: Einschalt-Dienstprogramme

    4 Einschalt-Dienstprogramme Es gibt sechs Einschalt-Dienstprogramme, die zum Einrichten und Testen der Druckerhardware dienen. Diese Dienstprogramme werden durch gleichzeitiges Betätigen der FEED-Taste und des Stromschalters am Drucker aktiviert. Folgend sind die Dienstprogramme aufgeführt: 1. Farbbandsensor-Kalibrierung; Durchlicht-/Reflexionssensor-Kalibrierung 2. Durchlicht-/Reflexionssensor-Kalibrierung, Selbsttest und Dump-Modus 3.

  • Seite 13: Sensor-Kalibrierung, Selbsttest Und Dump-Modus

    4.2 Sensor-Kalibrierung, Selbsttest und Dump-Modus Während der Kalibrierung des Durchlicht-/Reflexionssensors misst der Drucker die Etikettenlänge, druckt die interne Konfiguration (Selbsttest) aus und gelangt dann in den Dump-Modus. Die Kalibrierung des Durchlicht-/Reflexionssensors hängt von der Sensoreinstellung während der letzten Druckaufgabe ab. Bitte folgen Sie den nachstehenden Schritten, um den Sensor zu kalibrieren.
  • Seite 14 4.4 Dump-Modus Nach dem Drucken der Druckerkonfiguration wechselt der Drucker in den Dump-Modus. Im Dump-Modus werden alle Zeichen in 2 Spalten wie folgend ausgedruckt. Die Zeichen in der linken Spalte stammen aus Ihrem System, während die Daten in der rechten Spalte die entsprechenden Hexadezimalwerte dieser Zeichen sind.

  • Seite 15: Druckerinitialisierung

    4.5 Druckerinitialisierung Druckerinitialisierung wird Löschen Daten DRAM Wiederherstellen der werkseitigen Standardeinstellungen des Druckers verwendet. Die einzige Ausnahme ist die Farbbandempfindlichkeit. Diese wird nicht auf die Standardeinstellung zurückgesetzt. Die Druckerinitialisierung wird durch die folgenden Schritte ausgeführt. • Schalten Sie den Drucker aus. •...

  • Seite 16: Wartung

    5 Wartung 5.1 Reinigung Verwenden Sie je nach Bedarf die folgenden Artikel: • Reinigungsstifte. • Reinigungstupfer • Fusselfreies Tuch. Folgend wird der Reinigungsablauf beschrieben: Druckerteile Methode Druckkopf Lassen Sie den Druckkopf für eine Minute abkühlen. Verwenden Sie einen Reinigungsstift, um die Druckelemente zu säubern.

  • Seite 17: Fehlerbehebung

    6 Fehlerbehebung Die über LED mitgeteilten Probleme sowie sonstige Probleme, auf die Sie während der Bedienung des Druckers stoßen können, werden in diesem Abschnitt beschrieben. Hier finden Sie natürlich auch Lösungen. 6.1 LED-Status LED-Status/-Farbe Druckerstatus Lösungsnummer Ständig grün Grün blinkend Pause Rot blinkend Gestoppt...

  • Seite 18: Fehler Während Des Druckvorgangs

    6.2 Fehler während des Druckvorgangs Die Etiketten werden ununterbrochen zugeführt Die Druckereinstellung ist möglicherweise falsch. Bitte führen Sie die Initialisierung und die Sensorkalibrierung aus. Es wird nichts gedruckt. • Wurde die Folienrolle oder das Farbband richtig eingelegt? Folgen Sie den Anweisungen zum Einlegen der Folie oder des Farbbandes.
