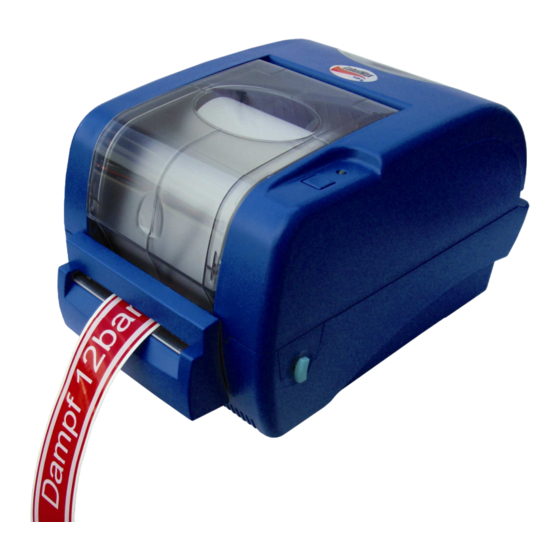

Max Meyer LabelMax SP2 Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für LabelMax SP2:
Inhaltsverzeichnis

Werbung

Quicklinks

LabelMax SP2
Bedienungsanleitung

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Max Meyer LabelMax SP2

Inhaltszusammenfassung für Max Meyer LabelMax SP2

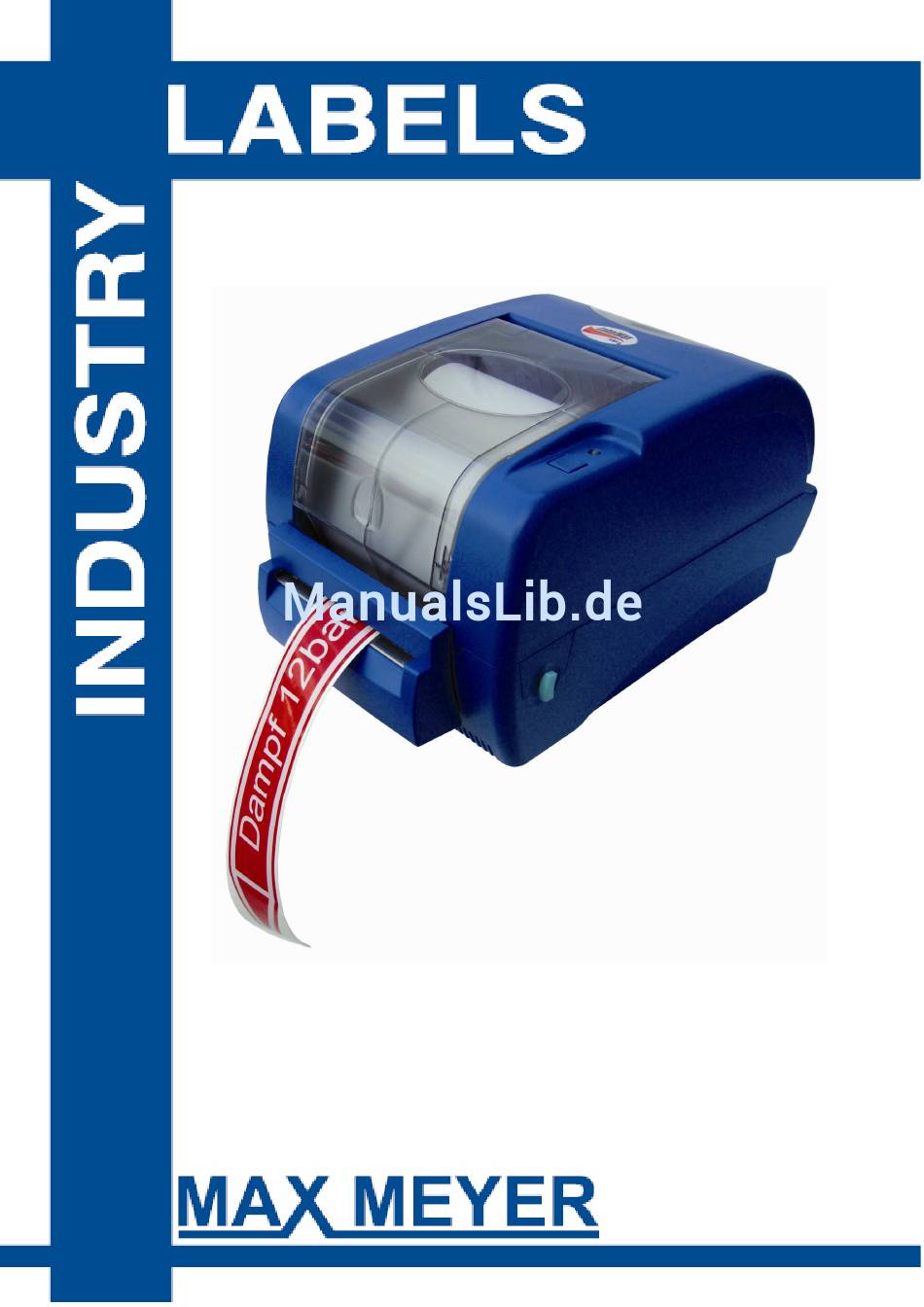

  • Seite 1 LabelMax SP2 Bedienungsanleitung...

  • Seite 2: Inhaltsverzeichnis

    ALLGEMEIN ..........................3 ......................3 RHEBERRECHTSERKLÄRUNG ..........................3 ONFORMITÄT ....................3 ICHTIGE ICHERHEITSHINWEISE ..........................4 INFÜHRUNG INBETRIEBNAHME ........................4 ....................... 4 USPACKEN UND ÜBERPRÜFEN ..........................4 AKETINHALT ..........................5 RUCKERTEILE EINRICHTEN ..........................6 ......................6 INRICHTEN DES RUCKERS ................... 6 NWEISUNGEN ZUR ECKELBEDIENUNG ......................

  • Seite 3: Allgemein

    1 Allgemein 1.1 Urheberrechtserklärung Die Informationen in diesem Dokument können ohne Ankündigung geändert werden und stellen keine Verpflichtung seitens MaxMeyer dar. Kein Teil dieses Handbuchs darf ohne ausdrückliche schriftliche Zustimmung von MaxMeyer in irgendeiner Form oder mit irgendwelchen Mitteln für irgendeinen Zweck außer für den privaten Gebrauch reproduziert oder übertragen werden.

  • Seite 4: Einführung

    1.4 Einführung Vielen Dank für Ihren Kauf eines LabelMax SP2. Bei nur geringem Platzbedarf liefert der Drucker zuverlässige und ausgezeichnete Leistung. Dieser Drucker erlaubt Ihnen Thermotransfer- oder Thermodirekt-Druckverfahren auszuwählen. Druckgeschwindigkeit von 2 oder 3 ips lässt sich ebenfalls einstellen. Er nimmt Endlosmaterial auf Rollen sowie vorgeschnittene Etiketten an.

  • Seite 5: Druckerteile

    2.3 Druckerteile Fenster Farbbanddeckel LED Anzeige Feed Taste Deckel Deckel Ausrückhebel Messer Fig. 1 Ansicht von oben, vorn 1. USB Anschluss 2. Centronics Anschluss 3. RS-232C DB-9 Anschluss 4. Stromanschluss 5. Ein / Aus Schalter 6. Hintere Papierzuführung Fig. 2 Ansicht von hinten...

  • Seite 6: Einrichten

    Stellen Sie den Drucker an einer ebenen und stabilen Stelle auf. • Stellen Sie sicher, dass die Stromversorgung ausgeschaltet ist. • Verbinden Sie den LabelMax SP2 über das USB-Kabel mit dem Computer. • Stecken Sie das Netzkabel in den Stromanschluss an der Druckerrückwand ein.
  • Seite 7 Hinweis: Um den Deckel an der Position 1 stehen zu lassen, müssen Sie den Deckel über den Stopppunkt der Position 1 heben und dann den Deckel vorsichtig bis zum Stopppunkt 1 herunterlassen. Lassen Sie den Deckel nicht einfach herunterfallen! 3. Öffnen Sie den Deckel ganz und lassen ihn vorsichtig bis zur Stoppposition 2 herunter.

  • Seite 8: Einlegen Des Farbbands

    Abb. 2 Deckel ganz offen und bereit zum Schließen Abb. 3 Den Deckel mit beiden Händen schließen Wenden Sie keine Gewalt an! Wenn Sie sich nicht sicher sind, ob der Deckel an einer Stoppposition fixiert ist, drücken Sie bitte den Deckel nicht zum schließen. Der Deckel kann beschädigt werden.
  • Seite 9 • Drücken Sie den Farbbanddeckel nach unten, um den Deckel zu entriegeln und zu öffnen. • Ziehen Sie eine Papprolle über die Farbbandwiederaufwicklungs-Spindel. • Bringen Sie die Farbbandaufwicklungspapprolle an der Vordernabe an. • Bringen Sie ein Farbband an der Farbbandabwicklungsspindel an. •...

  • Seite 10: Einlegen Der Folienrolle

    3.4 Einlegen der Folienrolle • Stecken Sie die Spindel in eine Folienrolle ein. • Öffnen Deckel Druckers, indem grünen Deckel-Ausrückhebel an beiden Seiten des Druckers entriegeln und dann den Deckel hochheben. Ein Deckelhalter an der Rückseite des Druckers hält den Deckel des Druckers offen. Unterteil Abb.
  • Seite 11 Deckel Rollenhalter Führung Teflonwalze Hebel Messerausgang...

  • Seite 12: Einschalt-Dienstprogramme

    4 Einschalt-Dienstprogramme Es gibt sechs Einschalt-Dienstprogramme, die zum Einrichten und Testen der Druckerhardware dienen. Diese Dienstprogramme werden durch gleichzeitiges Betätigen der FEED-Taste und des Stromschalters am Drucker aktiviert. Folgend sind die Dienstprogramme aufgeführt: 1. Farbbandsensor-Kalibrierung; Durchlicht-/Reflexionssensor-Kalibrierung 2. Durchlicht-/Reflexionssensor-Kalibrierung, Selbsttest und Dump-Modus 3.

  • Seite 13: Sensor-Kalibrierung, Selbsttest Und Dump-Modus

    4.2 Sensor-Kalibrierung, Selbsttest und Dump-Modus Während der Kalibrierung des Durchlicht-/Reflexionssensors misst der Drucker die Etikettenlänge, druckt die interne Konfiguration (Selbsttest) aus und gelangt dann in den Dump-Modus. Die Kalibrierung des Durchlicht-/Reflexionssensors hängt von der Sensoreinstellung während der letzten Druckaufgabe ab. Bitte folgen Sie den nachstehenden Schritten, um den Sensor zu kalibrieren.

  • Seite 14: Dump-Modus

    4.4 Dump-Modus Nach dem Drucken der Druckerkonfiguration wechselt der Drucker in den Dump-Modus. Im Dump-Modus werden alle Zeichen in 2 Spalten wie folgend ausgedruckt. Die Zeichen in der linken Spalte stammen aus Ihrem System, während die Daten in der rechten Spalte die entsprechenden Hexadezimalwerte dieser Zeichen sind.

  • Seite 15: Druckerinitialisierung

    4.5 Druckerinitialisierung Druckerinitialisierung wird Löschen Daten DRAM Wiederherstellen der werkseitigen Standardeinstellungen des Druckers verwendet. Die einzige Ausnahme ist die Farbbandempfindlichkeit. Diese wird nicht auf die Standardeinstellung zurückgesetzt. Die Druckerinitialisierung wird durch die folgenden Schritte ausgeführt. • Schalten Sie den Drucker aus. •...

  • Seite 16: Wartung

    5 Wartung 5.1 Reinigung Verwenden Sie je nach Bedarf die folgenden Artikel: • Reinigungsstifte. • Reinigungstupfer • Fusselfreies Tuch. Folgend wird der Reinigungsablauf beschrieben: Druckerteile Methode Druckkopf Lassen Sie den Druckkopf für eine Minute abkühlen. Verwenden Sie einen Reinigungsstift, um die Druckelemente zu säubern.

  • Seite 17: Fehlerbehebung

    6 Fehlerbehebung Die über LED mitgeteilten Probleme sowie sonstige Probleme, auf die Sie während der Bedienung des Druckers stoßen können, werden in diesem Abschnitt beschrieben. Hier finden Sie natürlich auch Lösungen. 6.1 LED-Status LED-Status/-Farbe Druckerstatus Lösungsnummer Ständig grün Grün blinkend Pause Rot blinkend Gestoppt...

  • Seite 18: Fehler Während Des Druckvorgangs

    6.2 Fehler während des Druckvorgangs Die Etiketten werden ununterbrochen zugeführt Die Druckereinstellung ist möglicherweise falsch. Bitte führen Sie die Initialisierung und die Sensorkalibrierung aus. Es wird nichts gedruckt. • Wurde die Folienrolle oder das Farbband richtig eingelegt? Folgen Sie den Anweisungen zum Einlegen der Folie oder des Farbbandes.

  • Seite 19: Handbuch

    SignMax v.9 | Handbuch Sicherheit, Qualität und Schutz für Sie und Ihr Unternehmen www.maxsystems.de...
  • Seite 20 Inhaltsverzeichnis | Contents: HANDBUCH VORWORT INSTALLATION cert GRUNDFUNKTIONEN BEDIENELEMENTE SCHILDFLÄCHE TEXTERSTELLUNG LUPENWERKTEUG VERSCHMELZEN FORMENWERKZEUGE TOOL ZUR GRAFIKBEARBEITUNG 10 VEKTORISIEREN 11 TOOLS FÜR STRICHE UND FÜLLUNGEN 16 12 GINSUMESSER 13 GESTALTUNG 14 FORMEN UND TEXTE VERÄNDERN 15 LAYOUTFUNKTIONEN 16 DATEIFUNKTIONEN 17 DRUCKEN 18 SERIALISIERUNG ERWEITERTE FUNKTIONEN 19 BARCODE...

  • Seite 21: Vorwort

    Wir verbinden langjährige Erfahrungen mit neuen Ideen! 1 Vorwort Diese Bedienungsanleitung gibt einen Überblick über die Eigenschaften und Arbeitsabläufe, die in SignMax, im Modul Print & Cut, sowie im Modul professioneller Grafi kbearbeitung enthalten sind. Diese Dokumentation soll dem neuen Anwender die Orientierung erleichtern und spezielle effi...

  • Seite 22: Grundfunktionen

    Grundfunktionen Die Screenshots und Beschreibungen entsprechen der SignMax PRO Version. SIGNMAX V 9 Die neue Schildersoftware Sicherheit, Qualität und Schutz für Sie und Ihr Unternehmen...

  • Seite 23: Bedienelemente

    3 Bedienelemente 3.1 Menüleiste Die Menüleiste ähnelt anderen Windowsanwendungen 3.2 Smartbar Die SmartBar ist eine besondere Werkzeugleiste von SignMax, die je nach der Art des zu bearbeitenden Vorgangs kontextbezogene Steue- relemente enthält. Bei Auswahl einer Form zeigt die SmartBar Informationen, wie Formgröße und –position an. An dieser Stelle können Sie auch bequem die Größe eines Elements (Text, Grafi...
  • Seite 24 3.5 Farbpalette Die Standardposition der Standardfarbpalette, auch einfach Farbpalette genannt, ist am unteren Rand der Arbeitsfläche. Die Standardfarb- palette enthält alle Farbtafeln, die momentan zur Verwendung auf der Arbeitsfläche zur Verfügung stehen. Wenn Sie mit der linken Maustaste auf eine der Farbtafeln klicken, wird die entsprechende Farbe nicht nur für die Füllung der momentan markierten Formen, sondern auch als Standardfüllfarbe für alle neuen Formen verwendet.

  • Seite 25: Schildfläche

    4 Schildfl äche Die Schildfl äche ist die Darstellung des Bereichs, der gedruckt und/oder geschnitten wird. Die Abmessungen der Schildfl äche werden gewöhnlich als erstes eingerichtet, so dass die Position von Grafi k und Text angezeigt werden kann. Das Dialogfeld Schildfl ächengröße wird benutzt, um die Abmessungen und die Ausrichtung der Schildfl...

  • Seite 26: Texterstellung

    5 Texterstellung Die Textwerkzeuge finden Sie in der Werkzeugleiste Textwerkzeuge. Textgestaltung Unterstrichener Text Texterstellung im vorgegebenen Rahmen Text Suchen und Ersetzen Interaktives (Manuelles) Kerning Preistafel Rechtschreibprüfung 5.1 Texterstellung Wählen Sie zum Schreiben von Text „Texterstellung“ im Menü Textwerkzeuge. Nach Auswahl des Werkzeugs Texterstellung stehen drei Möglichkeiten zur Einrichtung des Textrahmens zur Verfügung.

  • Seite 27: Text Im Vorgegeben Rahmen

    Nachdem Sie die Textbearbeitung gestartet haben, können folgende Parameter verändert werden: Schriftart Schrifthöhe Zeilenabstand Text Werkzeugbox Es stehen alle Die Angabe der Angabe in Prozent siehe Bild Schriften des Rechners Schrifthöhe erfolgt in „Text Werkzeugbox“ zu Verfügung Millimeter Zuweisen mehrerer Zeichenattribute Mithilfe der Dialogbox Text Werkzeugbox.

  • Seite 28: Textrahmen Eigenschaften

    5.3 Textrahmen Eigenschaften Klicken Sie im Smartbar Text auf die Schaltfl äche Rahmeneigenschaften, um den Dialog „Textrahmen Eigenschaften“ zu öffnen. Automatische Abstandseinstellung Durch das Markieren der Option „Automatische Abstandseinstellung“ wird die Schaltfl äche Einstellungen aktiviert. Wenn Sie auf die Schaltfl äche Einstellungen klicken, öffnet sich der Dialog Automatische Abstandseinstellung. Hinweis: Um die Kontrollfelder „Automatische Abstandseinstellung“...
  • Seite 29 Abstand angleichen Abstand angleichen stellt die Textzeilen auf den gleichen Abstand ein. Wenn Oben / Randgrösse auf weniger als 100% vom Zeilenzwischenraum eingestellt ist, dann werden die Ränder verringert, so dass sich der Abstand zwischen den Textzeilen vergrößert. Wenn der Wert auf über 100% eingestellt ist, dann werden die Ränder vergrößert, so dass sich der Abstand zwischen den Zeilen verringert.

  • Seite 30: Rechtschreibprüfung

    5.5 Rechtschreibprüfung Klicken Sie beim Bearbeiten eines Textes auf die Schaltfl äche Rechtschreibprüfung, um die Rechtschreibung des aktuell ausge- wählten Textes zu prüfen. Ist kein Text markiert, wird das gesamte Textobjekt geprüft. Wählen Sie zur Rechtschreibprüfung aller Textobjekte der Arbeitsfl äche die Option Rechtschreibprüfung im Menü Textwerkzeuge. Werden Rechtschreibfehler gefunden, öffnet sich das Dialogfeld Rechtschreibung.

  • Seite 31: Lupenwerkteug

    6 Lupenwerkzeuge Die Lupenwerkzeugleiste enthält Funktionen zum Ein- und Auszoomen. Tipp: Zum Ein- und Auszoomen können Sie auch das Scrollrad der Maus verwenden · Lupenvergrößerung: Markieren Sie mit gedrückter Maus den Bereich den Sie vergrößern möchten. · Lupenverkleinerung: Verkleinert die Ansicht ·...

  • Seite 32: Formenwerkzeuge

    8 Formenwerkzeuge Über die Schaltfl äche „Formen“ aus der Werkzeugleiste können verschiedene Formen erstellt werden. Klicken Sie mit der linken Maus- taste auf einen Form. Bewegen Sie jetzt den Cursor an die Stelle der Arbeitsfl äche, wo die Form erstellt werden soll. Halten Sie die linke Maustaste gedrückt und ziehen Sie die Form in die gewünschte Größe.
  • Seite 33 8.6 Pfeil Über die Smartbar können Pfeillänge, Schaftlänge, Pfeilbreite, Schaftbreite, Drehwinkel, Winkel zwischen Schaft und Kopf, Ausbuchtung nach vorn und hinten und Abgerundeter Spitzenradius eingestellt werden. 8.7 Fächer Über die Smartbar können die Anzahl der Punkte, Drehwinkel, Sternradius 1 + 2 und Eckenradius 1 + 2 eingestellt werden. 8.8 Umrandung Das Werkzeug dient zur erleichterung zum entgittern von Texten und Objekten.

  • Seite 34: Tool Zur Grafikbearbeitung

    8.13 Lineal Hilfswerkzeug zum erstellen von Linealen. 8.14 Skala Hilfswerkzeug zum erstellen von Skalen | Drehpotentiometer. 9 Tools zur Grafikbearbeitung Auf einem Kurvenobjekt befinden sich Knotenpunkte und Steuerpunkte, die Form des Objekts kann geändert werden kann. Objekte in Kur- ven können jede Form haben, einschließlich der Form gerader oder gekrümmter Linien. Die Knotenpunkte eines Objekts sind die kleinen Quadrate, die auf dem Objektumriss angezeigt werden.

  • Seite 35: Ginsumesser

    12 Ginsu-Messer Mit Hilfe des Ginsu-Messers können Sie einfach und schnell Vektorobjekte und Texte trennen. 13 Gestaltung 13.1 Clipart Ihre SignMax Software enthält eine Symbolbibliothek mit allen gängigen Piktogrammen. Die Piktogramme sind aufgeteilt in Kategorien. Bitte beachten Sie, dass die Piktogramme separat installiert werden müssen. Zum Einfügen eines Piktogramms wählen Sie die gewünschte Kategorie aus.

  • Seite 36: Formen Und Texte Verändern

    14 Formen und Texte verändern Wenn Sie mit der linken Maustaste auf einen Form klicken wird diese markiert. Es erscheinen Kontrollpunkte auf der gewählten Form, mittels denen die Form durch Anklicken und Ziehen eines bestimmten Kontrollpunkts angepasst werden kann. Es gibt folgende Kontroll- punkte: 14.1 Mittelpunkt Der Mittelpunkt wird verwendet, um die Position einer Form zu verändern.

  • Seite 37: Über Smartbar Verändern

    14.5 Über Smartbar verändern Sie können alle auf der Arbeitsfläche vorhandenen Objekte auch über die Smartbar verändern. Dazu müssen Sie das Objekt mit der Maus markieren. In der Smartbar können Sie jetzt bei Höhe oder Breite die gewünschte Größe in Millimeter eintragen. Wenn Sie den einen Wert geändert haben, ändert sich der andere proportional mit.
  • Seite 38 15.2 Anordnen Die Anordnung der Elemente hängt von der chronologischen Erstellungsreihenfolge ab. Das heißt wenn Sie zuerst ein Rechteck erstellen und dann einen Kreis, liegt der Kreis über dem Rechteck. Der Kreis ist in der Ebene vor dem Rechteck Der Kreis ist in der Ebene hinter dem Rechteck Wenn Sie wollen dass der Kreis hinter dem Viereck liegt, muss die Anordnung der Objekte geändert werden.
  • Seite 39 15.3 Hilfslinien Eine Hilfslinie ist eine horizontale oder vertikale Referenz, die zum Platzieren von Objekten verwendet wird. Um eine Hilfslinie zu erstellen, klicken Sie mit der rechten Maustaste auf die Stelle im Lineal wo die Hilfslinien platziert werden soll. Verschieben Sie ein Objekt an die Hilfslinie, wirkt die Hilfslinie magnetisch und das Objekt richtet sich daran aus.

  • Seite 40: Duplizieren

    15.4 Gruppieren Die Funktion Gruppieren wird benutzt um mehrere Objekte zu einem Objekt zusammen zu fassen. Dadurch wird verhindert, dass beim verschieben nicht alle Teile verschoben werden. Auch die Piktogramme sind alle gruppiert. Eine Gruppierung können Sie natürlich auch wieder aufheben. Gruppieren Markieren Sie alle Objekte die Sie gruppieren möchten indem Sie mit der Maus einen Rahmen um alle Objekte ziehen.

  • Seite 41: Dateifunktionen

    16 Dateifunktionen 16.1 Neu Öffnet eine neue Datei. 16.2 Öffnen Beim Öffnen erscheint folgende Meldung. Dies ist lediglich ein Hinweis, dass SignMax-Dateien auch über die Importfunktion in ein bestehendes Projekt geladen werden können. Setzen Sie einfach den Haken bei „Dialog nicht mehr anzeigen“. Danach können Sie wie gewohnt Ihre Dateien öffnen.

  • Seite 42: Drucken

    16.6 Bild Exportieren Bei der Funktion Bild Exportieren, können Sie ein Piktogramm oder ein komplettes Schild als grafi sche Datei speichern. Sie können Farbe und Aufl ösung einstellen. Im nächsten Schritt kann dann noch Dateiname und Grafi kformat (TIFF, JPG, BMP) festgelegt werden.

  • Seite 43: Grundeinstellung

    17.2 Grundeinstellung Kopien: Geben Sie hier die Menge der gewünschten Schilder / Etiketten ein. Farbauszüge: Bei manchen Vorlagen z.B.Verbotsschilder sind die Farben einzeln angelegt d.h. Beispiel, Verbotsschild: Hier ist der „rote“ Kreis vorgedruckt und Sie müssen nur die schwarze Ebene drucken. Überlappung: Diese Werte sind wichtig wenn der Druckauftrag nicht auf eine Seite passt.

  • Seite 44: Setup Eigenschaften

    17.3 Setup Eigenschaften Voreinstellungen: Hier müssen Sie auswählen ob Sie Endlosmaterial oder Etikettenmaterial verarbeiten wollen. Effekte: z.B. Gebotszeichen „weißes“ Farbband auf blauem Folienband Sicherheit, Qualität und Schutz für Sie und Ihr Unternehmen...

  • Seite 45: Serialisierung

    18 Serialisierung Der Befehl „Serialisierung und Etikettenerstellung“ aus dem Menü Gestaltung wird zum Serialisieren von Textdaten benutzt. Zum Beispiel um Schilder für Türen, Namensschilder, Anlagenbeschriftung usw. zu erstellen. 18.1 Fortlaufende Etiketten Um eine fortlaufende Serie zu erstellen (z. B. Fass 001 bis Fass 150) gehen Sie wie folgt vor: ·...
  • Seite 46 · Im nächsten Fenster in den Bereich des roten Kreises klicken. Alle Zellen sollten jetzt blau hinterlegt sein. · In der oberen Zeile können Sie den Text ersetzen. · Auf Serialisierung klicken. · Bei Start den Bereich vom Text markieren der erhöht werden soll ·...

  • Seite 47: Textersetzung Aus Datei

    18.2 Textersetzung aus Datei Wenn Sie Etiketten mit Daten aus einer Datenquelle erstellen möchten, gehen Sie wie folgt vor: · Datenquelle erstellen. Dies MUSS eine TXT-Datei sein. Entweder können Sie mit einem Editor die Datei erstellen, oder eine Excel-Tabelle exportieren. (in Excel Datei > Speichern unter . Beim Dateiformat dann „Text (Tabstopp getrennt)(*.txt)“ auswählen ·...

  • Seite 48: Erweiterte Funktionen

    Erweiterte Funktionen Im Folgenden werden Funktionen aus dem Programm SignMax beschrieben, die als zusätzliches Update erworben werden können. Die Bearbeitungsvielfalt Ihrer Dateien kann durch den Erwerb von Zusatzmodulen, wie z.B. „Barcodes“ oder der „Pro“ enorm gesteigert werden. SCHILDER & ETIKETTENSOFTWARE Software •...

  • Seite 49: Barcode

    19 Barcode Wählen Sie aus der Formenwerkzeugleiste die Option „Barcode“. Danach können Sie in der SmartBar die Eigenschaften des Barcodes einstellen. Zuerst sollten Sie den Barcodetype festlegen wie z. B. Code 128. Im Feld Wert geben Sie den Barcodewert ein. Der aktuelle QR Code ist jetzt auch verfügbar. Durch klicken auf das Drei-Punkten-Symbol neben dem Feld für Wert, öffnet sich ein weiteres Menü, in dem Sie die Beschrif- tungsoptionen einstellen können.

  • Seite 50: Plotten

    20 Plotten SignMax unterstützt eine Reihe von Plottern. Bitte beachten Sie, dass nur Vektorobjekte geschnitten werden können. Alles was Sie mit der SignMax erstellen (auch die Cliparts) sind Vektorobjekte. 20.1 Plottertreiber installieren Zum Installieren eines Plottertreibers gehen Sie in der Menüleiste auf Datei > Installieren > Plottertreiber. Dann Ihr Plottermodell auswählen und auf „Weiter“...

  • Seite 51: Schneiden Mit Einer Farbe

    Wichtig ist hier der Reiter Anschluss. Bei „Anschluss an“ müssen Sie den richtigen Anschluss Ihres Plotters wählen. z.B. LPT1 für Parallel oder COM2 für Seriell. Für USB-Anschluss muss „External DLL“ ausgewählt sein. 20.3 Schneiden mit einer Farbe Öffnen Sie die Software SignMax, und erstellen sich Ihr gewünschtes Schild. Klicken Sie in der Werkzeugleiste auf die Schere. Es öffnet sich jetzt die Schneidevorschau.

  • Seite 52: Schneiden Mit Mehreren Farben

    Mit Hilfe von Button 1 können Sie das Objekt drehen, so dass die Folie optimal genutzt wird. Anschließend auf die Schere in der Schneidewerkzeugbox klicken. Der Schneideauftrag wird gestartet. 20.4 Schneiden mit mehreren Farben Erstellen Sie ihr Schild mit allen Farben die Sie plotten wollen. In diesem Beispiel wollen wir ein Verbotszeichen plotten. Klicken Sie in der Werkzeugleiste auf .
  • Seite 53 Zum einfacheren Verkleben drücken Sie auf „Passermarken“. Es öffnet sich das Fenster „Passermarken“. Wählen Sie hier „Standard“. Die Passermarken werden bei jeder Farbe mit geplottet, so dass Sie sich beim Aufkleben der einzelnen Folien danach richten können. Mit der Maus können Sie die Passermarken verschieben.Klicken Sie auf den Button „Sortieren und Schneiden der Farben“...

  • Seite 54: Weed Und Power Weed

    20.5 Weed und Power Weed Die beiden Funktionen Weed und Powerweed aus der Formenwerkzeugleiste erzeugen zusätzliche Entgitterungslinien, die es Ihnen er- leichtern komplexe Texte oder Formen zu entgittern. Nachdem Sie die Linien erstellt haben müssen Sie noch auf „Zuweisen“ klicken. 21 Druck und Schneiden Über den Befehl Druck &...
  • Seite 55 21.2 Kontur Cut Bilder Auch importierte Bilder können per Kontur Cut ausgeschnitten werden. Hierfür folgen Sie einfach den unten stehenden Anweisungen. Hier sehen Sie drei Beispiele bei denen einem Bild Schnittlinien hinzugefügt wurden. Im ersten Bild folgen die Schnittlinien der rechtecki- gen Begrenzung des Bildes.

  • Seite 56: Der Printmanager

    21.3 Flex Cut Die Option Flex Cut schneidet nicht, wie die Funktion Kontur Cut lediglich die Folie, sondern durchtrennt auch das Trägermaterial mit einem Perforationsschnitt. Einen Flex Cut erstellen Sie folgendermaßen: · Wählen Sie die auszuschneidenden Objekte aus. · Wählen Sie über das Menü Schneiden -> Half Cut. ·...
  • Seite 57 22.1 Drucken / Schneiden Nachdem Sie in der Druck und Schneide Vorschau der Software SignMax den Befehl zum Drucken und / oder Schneiden gegeben haben öffnet sich automatisch der Print & Cut Manager. Ihr Druckjob läuft unter dem aktuellen Dateinamen in der Druckliste ein. - Warten Sie ab, bis der Druckauftrag vollständig eingelaufen ist und hinter dem Dateinamen der Hinweis „Haltend Job gerippt“...

  • Seite 58: Archivierte Aufträge Erneut Drucken

    22.2 Archivierte Aufträge erneut drucken Der Print & Cut Manager speichert Ihre Druckaufträge automatisch und bietet Ihnen so die Möglichkeit, diese effizient zu verwalten. Die Druckaufträge werden mit allen Einstellungen gespeichert und können bei Bedarf erneut gedruckt werden. · Bereits gedruckte Schilder finden Sie in der unteren Fensterhälfte. Suchen Sie die gewünschte Datei heraus. Hierbei kann sich die Vorschau als hilfreich erweisen.

  • Seite 59: Grafikbearbeitung

    23 Grafikbearbeitung 23.1 Outlines und Inlines Outline und Inline können gleichzeitig erstellt werden. Die Outline-Kontrollfelder befinden sich auf der linken Seite der SmartBar, die Inline-Kontrollfelder auf der rechten Seite. Die Farbe kann separat eingestellt werden. Es stehen noch verschiedene Möglichkeiten zur Gestaltung der Ecken, sowie die Strichstärke in der Smartbar zur Verfügung.

  • Seite 60: Text An Pfad Ausrichten

    23.3 Text an Pfad ausrichten Der Befehl Text an Pfad ausrichten (Menü Verformen) wird zum Ausrichten einer Textform an einer Vektorgrafikform verwendet. Jede Vektorgrafikform wird als „Pfad“ behandelt, wobei die Vektorgrafik entweder ein „geschlossener Pfad“ oder ein „offener Pfad“ ist. Ein geschlossener Pfad hat eine zusammenhängende, nicht unterbrochene Kontur, wie beispielsweise eine Kreisoder Quadratform.

  • Seite 61: Spezial Effekte | Plug In Erweiterung

    23.5 Objektkontur Der Befehl Kontur Objekt (Menü Verformen) wird zum Erstellen einer Form verwendet, die mit den Konturen der markierten Formen über- einstimmt. Kontur Objekt kann so eingestellt werden, dass die inneren Konturen der Originalformen erhalten bleiben oder es kann auf eine feste Form ohne innere Konturen eingestellt werden.

  • Seite 62: Tastenkürzel

    24 Tastenkürzel Das Benutzen von Tastenkürzel kann für geübte PC-Anwender eine enorme Arbeitserleichterung bedeuten. Die wichtigsten Tastenkürzel haben wir hier für Sie aufgelistet. Falls es für einen Befehl ein Tastenkürzel gibt, erfahren Sie dies im Menü. Hinter dem Befehl stehen in Klammern die entsprechenden Tastenkürzel. F3 Alles markieren F6 Ansicht verkleinern F7 Objektauswahl vergrößern...

  • Seite 63: Schriften Installieren

    25 Schriften Installieren Zum Verwenden einer neuen Schrift mit SignMax oder wenn Sie nachträglich in Windows neue Schriften installiert haben. Kopieren Sie die Schriftdateien in das Windows Fontverzeichnis (Standard C:\Windows\Fonts). Wählen Sie im SignMax-Menü Datei die Op- tion Schriften installieren, um das Dialogfeld Schriften installieren zu öffnen. Dieses Dialogfeld wird benutzt, um die neuen Schriftdateien, die auf die Festplatte kopiert wurden, zu suchen und zu speichern.

  • Seite 64: Index

    Index: Anordnen 20 Passermarken 15 Archivierte Aufträge 40 Pfeil 15 Ausrichten 19 Plotten 32 Barcode 31 Plottertreiber installieren 32 Bedienelemente 5 Polygon 14 Bild exportieren 24 Power Weed 15 Clipart 17 Printmanager 38 Dateifunktionen 23 Proportional Skalieren 19 Doppelklick 19 Rahmen 15 Drucken | Schneiden 39 Randpunkt 18...
  • Seite 65 Vielen Dank für Ihre Entscheidung zu diesem Produkt. Bitte lesen Sie sich diese Bedienungsanleitung vollständig durch, um beim Einsatz dieses Produkts alles richtig zu machen. Bewahren Sie die Anleitung danach an einem sicheren Ort auf. Jegliche Form der nicht schriftlich genehmigten Vervielfältigung dieser Bedienungsanleitung ist verboten. Der Inhalt dieses Dokuments sowie die technischen Daten können jederzeit ohne Vorankündigung geändert werden.
  • Seite 66 MAX Systems GmbH Am Bauhof 12 D-27442 Gnarrenburg Tel. | Fon: +49 (0) 47 63 / 9 45 95 - 0 Fax: +49 (0) 47 63 / 9 45 95 - 11 E-Mail: info@maxsystems.eu Homepage | Internet: www.maxsystems.de Sicherheit, Qualität und Schutz für Sie und Ihr Unternehmen | Produkte...
