Einleitung - Seite 2

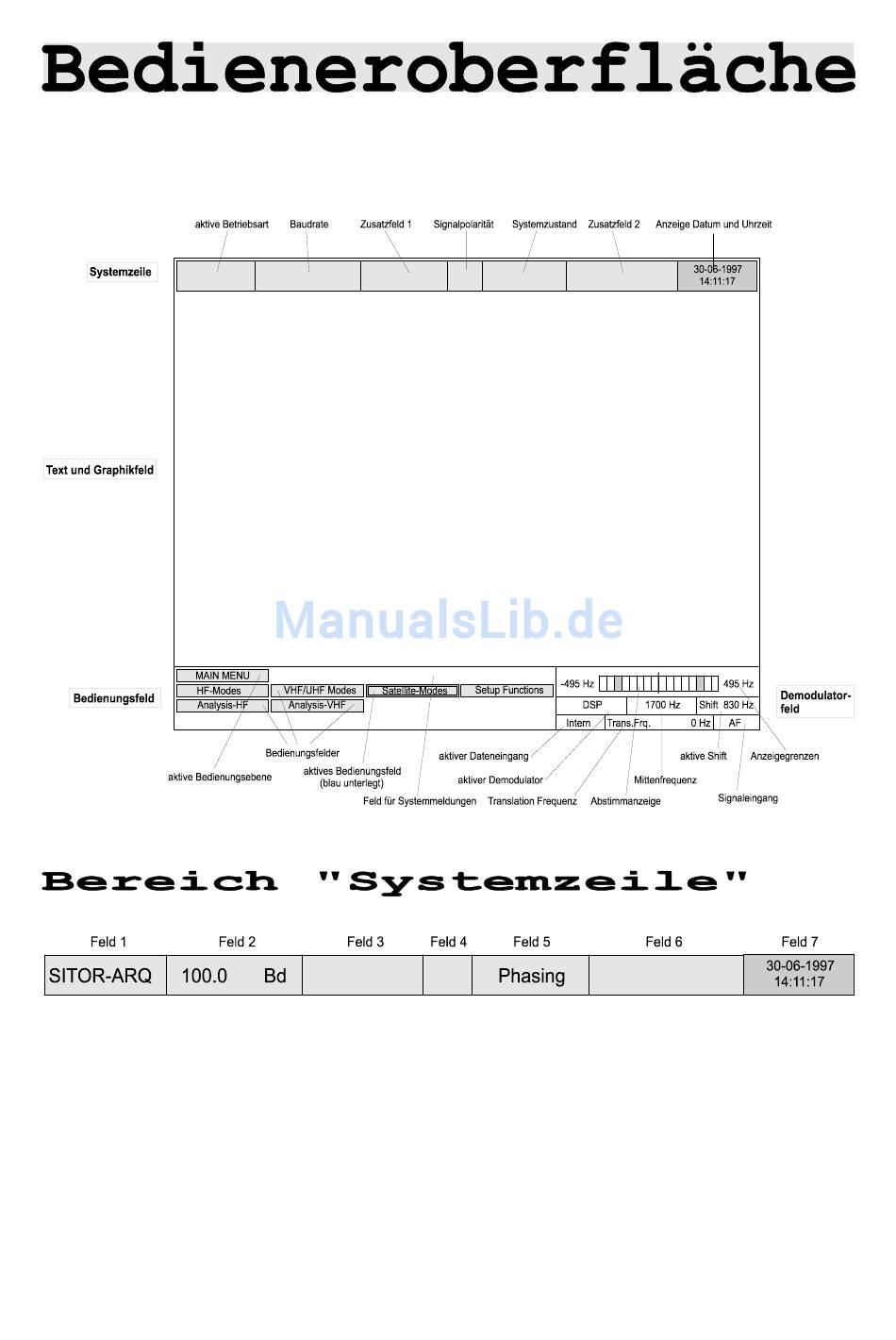

Der Bildschirm gliedert sich in die vier Teilbereiche Systemzeile,
Text und Graphikfeld, Bedienungsfeld und Demodulatorfeld auf.
Das Systemfeld gibt Auskunft über den Betriebszustand der Software.
Feld 1: Anzeige der Betriebsart
Feld 2: Anzeige der Baudrate
Feld 3: Einstellungen und verschiedene Meldungen
Feld 4: Anzeige der Signalpolarität normal (N) und invertiert (I)
Feld 5: Systemzustand wie Phasing, Synch, Traffik oder Idle
Feld 6: Einstellungen und verschiedene Meldungen
Feld 7: Anzeige Datum und Uhrzeit
