Wavecom W4100DSP Handbuch Seite 15

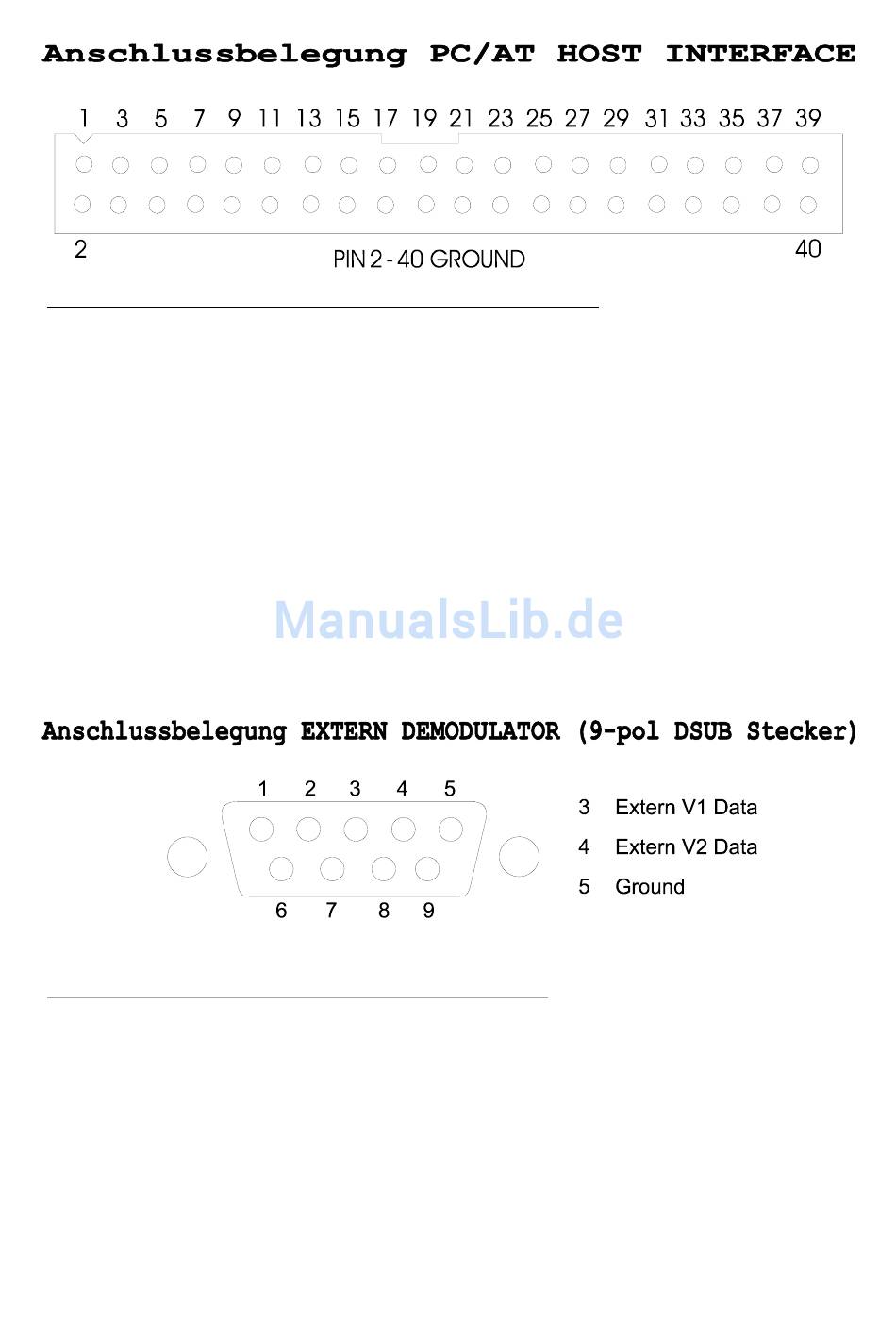

Anschluss
Pin 1 bis
Pin 15
Pin 17
Pin 19
Pin 21
Pin 23
Pin 25
Pin 27
Pin 29
Pin 31
Pin 33
Pin 35
Pin 37
Pin 39
Anschluss Signal
Pin 3 Extern V1 Data
Pin 4 Extern V2 Data
Pin 5 Ground
Signal
Host Data 0 bis
Host Data 7
HWrite
HRead
HFS0
HFS1
HLDS
HUDS
HINT
HRDY
HEN
HDIR
HCS
EXTRESET
Funktion
8 Bit Datenbus von/zu PC
Host Write Strobe
Host Read Strobe
Host Function Select 0
Host Function Select 1
Host Lower Data Select
Host Upper Data Select
Host Interrupt
Host Ready
Host Enable Strobe
Databus Direction
Host Chip Select
Extern Reset / Power On
Control
Funktion
Eingang für externen
Demodulator
Pegel TTL bis +/- 12 Volt
RS232
Eingang F7B Signal
Pegel TTL bis +/- 12 Volt
RS232
Masse
Installation - Seite 11
