Wavecom W4100DSP Handbuch Seite 14

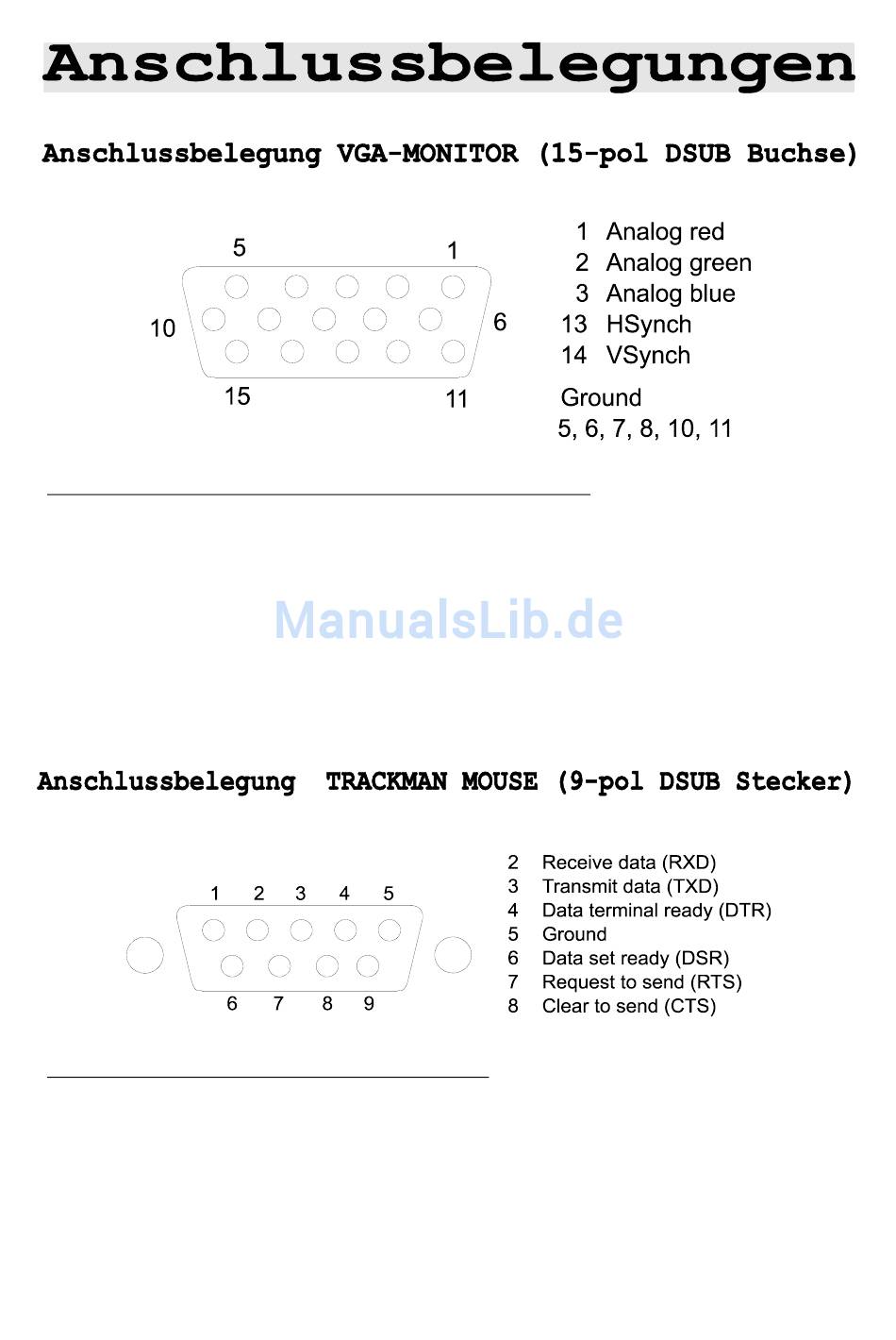

Anschluss Signal
Pin 1 Analog Rotsignal
Pin 2 Analog Grünsignal
Pin 3 Analog Blausignal
Pin 13 Horizontal Synch Signal
Pin 14 Vertikal Synch Signal
Pin 5,6,7 Masse/Ground
Pin 8,10,11 Masse/Ground
Anschluss
Pin 2
Pin 3
Pin 4
Pin 5
Pin 6
Pin 7
Pin 8
Pin 1
Pin 9
Signal Funktion
RXD Receive Data (Empfangsdaten)
TXD Transmit Data (Sendedaten)
DTR Data Terminal Ready
GND Ground / Masse
DSR Data Set Ready
RTS Request to Send
CTS Clear to Send
NC nicht belegt
NC nicht belegt
Funktion
Analog 0.7 Vss positiv
Analog 0.7 Vss positiv
Analog 0.7 Vss positiv
Synch 31.5 KHz / TTL-Level
positiv oder negativ
Synch 60 Hz / TTL-Level
positiv oder negativ
Installation - Seite 10
