Wavecom W4100DSP Handbuch Seite 17

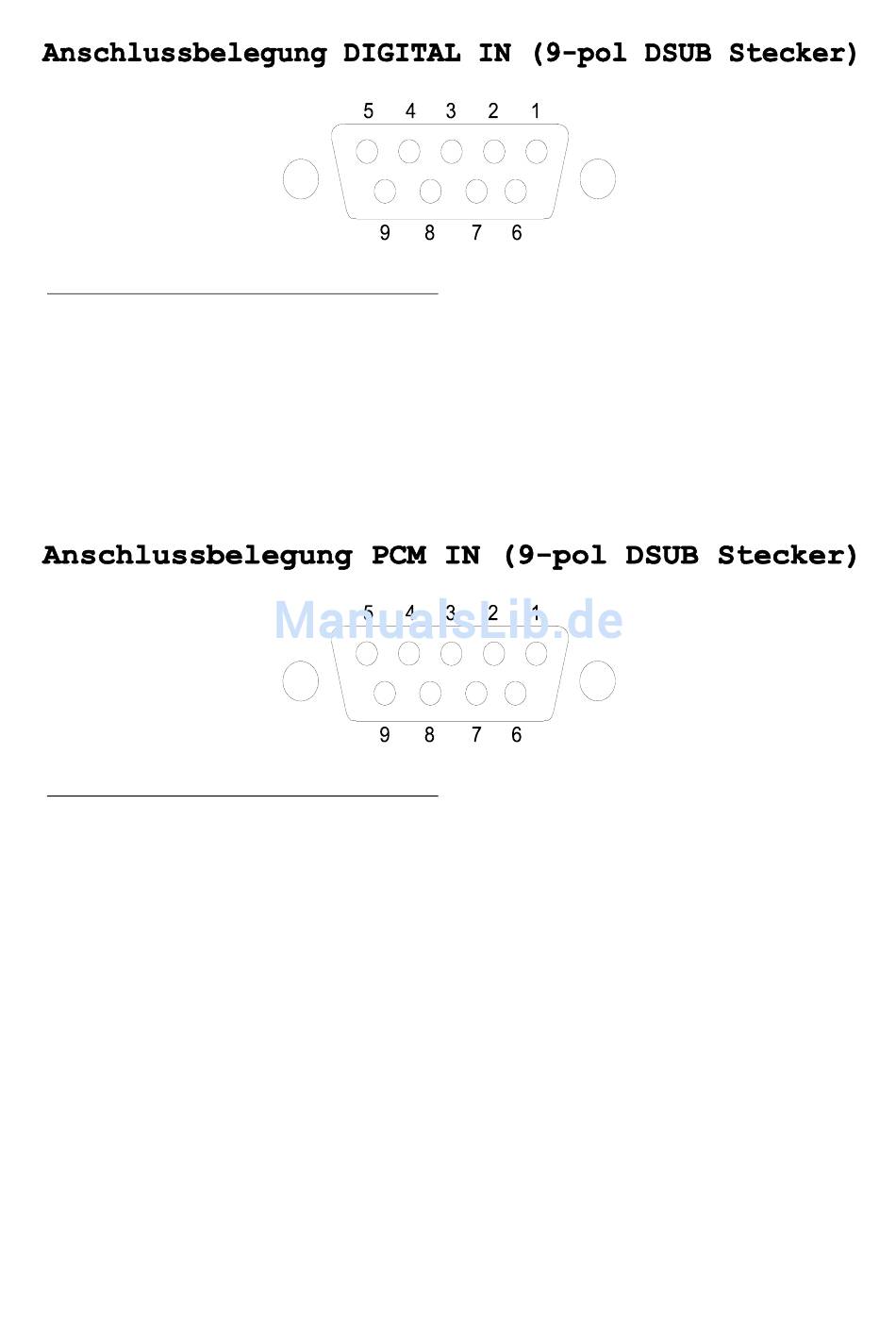

Anschluss Signal
Pin 2 DATAEXT+
Pin 7 DATAEXT-
Pin 1 CLKEXT+
Pin 6 CLKEXT-
Pin 4 FSEXT+
Pin 9 FSEXT-
Pin 5 GND
Pin 3 und 8 NC
Anschluss Signal
Eingang PCM:
Pin 6 PCM+
Pin 7 PCM-
Pin 1,2,3,8,9 GND
Eingang SERIAL (V1/V2 is Strobe):
Pin 4 SERDAT
Pin 5 SERSTR
Pin 1,2,3,8,9 GND
Funktion
Daten seriell, symmetrisch +
Daten seriell, symmetrisch -
Bit Clock, symmetrisch +
Bit Clock, symmetrisch -
Frame Sync, symmetrisch +
Frame Sync, symmetrisch -
Ground / Masse
nicht belegt
Funktion
Daten seriell, symmetrisch +
Daten seriell, symmetrisch -
Ground / Masse
Daten seriell
Bit Clock
Ground / Masse
Installation - Seite 13
