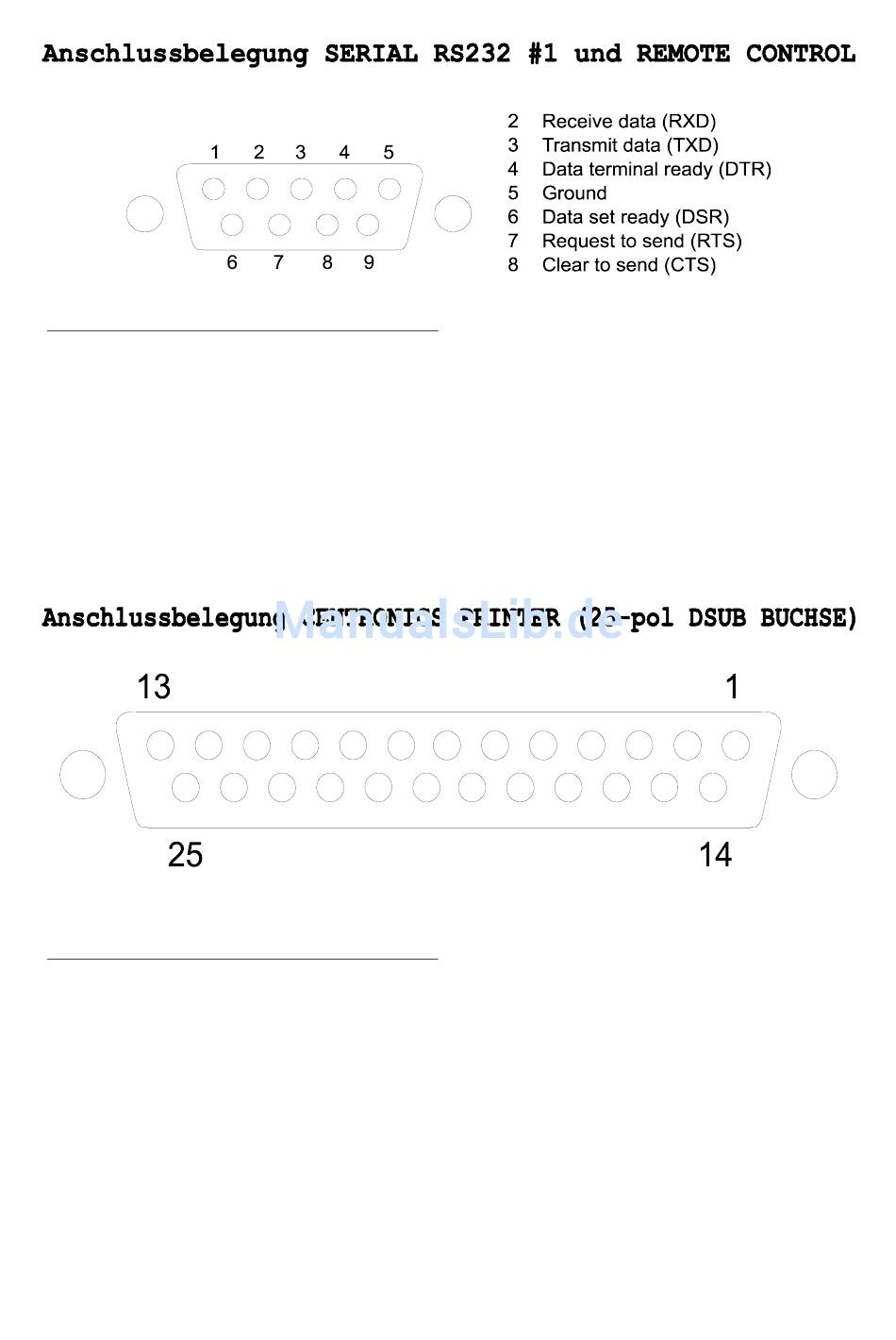

Anschluss Signal
Pin 2 RXD
Pin 3 TXD
Pin 4 DTR
Pin 5 GND
Pin 6 DSR
Pin 7 RTS
Pin 8 CTS
Pin 1 NC
Pin 9 NC
Anschluss Signal
Pin 1 STROBE
Pin 2 bis DATA 1 bis
Pin 9 DATA 8
Pin 10 ACKNLG
Pin 11 BUSY
Pin 12 PE
Pin 13 SLCT
Pin 14 AUTOFEED
Pin 15 ERROR
Pin 16 INIT
Pin 17 SLCT-IN
Pin 18-25 GROUND
Funktion
Receive Data (Empfangsdaten)
Transmit Data (Sendedaten)
Data Terminal Ready
Ground / Masse
Data Set Ready
Request to Send
Clear to Send
nicht belegt
nicht belegt
Funktion
Datenübernahmebefehl für Drucker
Druckerdaten parallel
Druckerdaten parallel
Bestätigungssignal Datenübernahme
Bestätigungssignal für Empfangsbereitschaft
kein Papier wenn HIGH
Bestätigungssignal ON-LINE wenn HIGH
automatischer Zeilenvorschub wenn LOW
Printer in Error wenn LOW
Neuinitialisierung des Druckers wenn LOW
DC1/DC3 Code aktiv wenn HIGH
Masse / Ground
Installation - Seite 12
