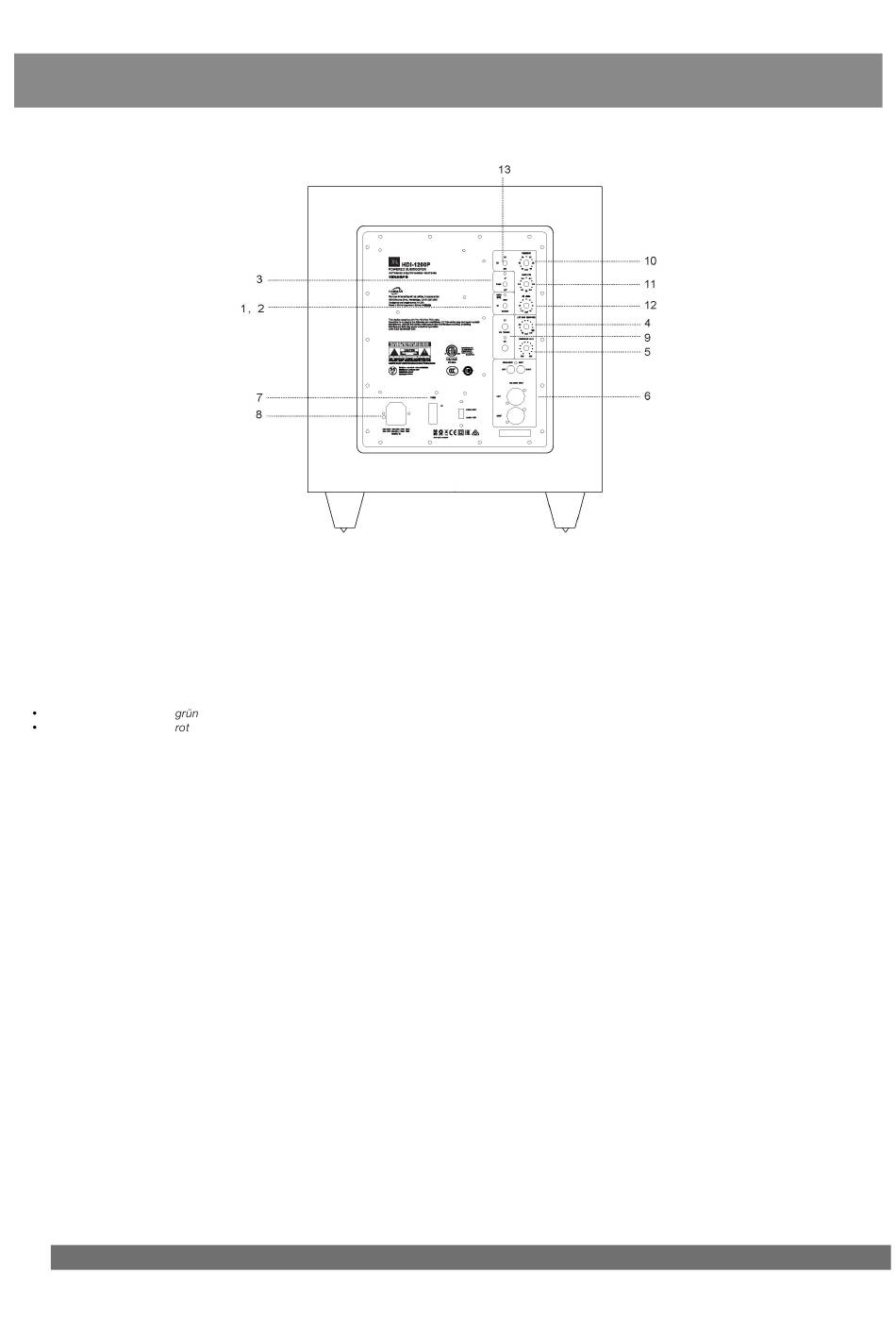

BEDIENELEMENTE UND ANSCHLÜSSE AUF DER RÜCKSEITE DES SUBWOOFERS
1) Betriebsmodus:
In der „Auto"-Position befindet sich der Subwoofer im Standby-Modus. Er
schaltet sich automatisch ein, sobald ein Audiosignal erkannt wird und kehrt
in den Standby-Modus zurück, sobald ca. 10 Minuten lang kein Audiosignal
erkannt wird. Wenn dieser Schalter auf „On (Ein)" geschaltet wird, bleibt der
Subwoofer eingeschaltet und betriebsbereit bis er auf „Off
(Aus)" umgeschaltet wird.
2) LED-Anzeige: Ein/Betriebsbereitschaft:
Wenn der Schalter für den Betriebsmodus auf "On (Ein)" geschaltet ist, zeigt
diese LED-Anzeige an, ob der Subwoofer eingeschaltet ist oder sich im Ein-
oder Standby-Modus befindet.
Wenn die LED-Anzeige
Wenn die LED-Anzeige
Standby-Modus.
3) Phasenschalter:
Dieser Schalter legt fest, ob die kolbenartige Bewegung des
Signalumwandlers des Subwoofers phasengleich ein- und auswärts mit den
Hauptlautsprechern ausgeführt wird. Wenn der Subwoofer die
Hauptlautsprecher phasenverschoben wiedergibt, könnten die Schallwellen
der Hauptlautsprecher einen Teil der Schallwellen des Subwoofers aufheben
und so die Bassleistung und die akustische Wirkung verringern. Dies hängt
teilweise von der Positionierung alle Lautsprecher im Verhältnis zu der
Hörposition sowie zu den anderen im Raum aufgestellten Lautsprechern ab.
4) Tiefpass-Frequenzweiche:
Mit diesem Knopf wird die höchste Frequenz festgelegt, bei welcher der
Subwoofer Ton wiedergibt. Je höher die Einstellung desto höher die
Frequenz mit welcher der Subwoofer betrieben wird und desto mehr
„überlappt" sich sein Bass mit dem der Lautsprecher. Mit dieser Einstellung
kann ein reibungsloser Übergang der Bassfrequenzen zwischen dem
Subwoofer und der Lautsprecher für eine Vielzahl verschiedener Räume und
Subwoofer-Positionierungen erreicht werden.
5) Subwoofer-Gain (Verstärkung):
Verwende dieses Bedienelement, um die Lautstärke des Subwoofers zu
steuern. Drehe den Knopf nach rechts, um die Lautstärke zu erhöhen - und
nach links, um sie zu reduzieren.
6) Eingangsanschlüsse:
Schließe diese an die Ausgänge eines Stereo-Vorverstärkers an oder
schließe den Subwoofer-Ausgang eines Surround-Prozessors entweder am
linken oder rechten Eingang an. Symmetrische (XLR) und unsymmetrische
(Cinch) Stecker sind erhältlich. Die Eingänge sind nominal 0 dBV bis
+12 dBV max. unsym/+18 dBV max. sym. Der XLR-Eingang ist Pin 2, aktiv.
7) Betriebsmodus-Schalter:
Schalte diesen Schalter auf „On", um den Subwoofer einzuschalten. Wenn
du mal länger nicht zu Hause bist oder den Subwoofer länger nicht nutzen
möchtest, schalte diesen Schalter auf „Off (Aus)", um Energie zu sparen.
3
leuchtet, ist der Subwoofer eingeschaltet.
leuchtet, befindet sich der Subwoofer im
8) Netzanschlussbuchse:
Schließe, nachdem du die Eingänge des Subwoofers angeschlossen und
überprüft hast, das Netzkabel an eine ungeschaltete, stromführende
Netzsteckdose an, um den Subwoofer mit Strom zu versorgen.
Schließe das Netzkabel NICHT an Zubehöranschlüsse an, die an einigen
Audiokomponenten zu finden sind.
9) 12-V-Trigger Ein-/Ausgangsanschlüsse:
Wenn der Betriebsmodus-Schalter auf „Trigger" gesetzt ist, schaltet sich der
Subwoofer automatisch ein, wenn 5–12 V am 12-V-Trigger-In-Anschluss
anliegen und schaltet sich aus, wenn keine Spannung an diesem Anschluss
mehr anliegt. Wenn der Subwoofer eingeschaltet ist, steht an seinem
12-V-Trigger-Out-Ausgangsanschluss ein 12-V-Triggersignal zur Verfügung.
Es ist für die Verwendung bei zusätzlichen HDI-1200P-Subwoofern oder
einem anderen auslösbaren Gerät vorgesehen.
10) PEQ-Regler (Parametric Equalization):
Dieses Set an Entzerrungsreglern passt den vorherrschenden Raummodus
an deine Hörposition in deinem Hörraum an. Der parametrische Equalizer
umfasst einstellbare Regler, um Frequenz, Bandbreite und EQ-Pegel eines
Frequenzbands anzupassen. Vor der Verwendung dieser Regler muss
zuerst der EQ-Schalter auf „ON" gesetzt werden.
HINWEIS: Für die korrekte Anpassung der Entzerrungsregler ist eine
spezielle Messausrüstung erforderlich. Dein autorisierter JBL
Händler kann die passenden Messungen mit geeigneten
Messinstrumenten vornehmen und für optimale Ergebnisse sorgen.
11) EQ-Frequenzregelung:
Wählt die Mittenfrequenz des bestimmten Problembereichs. Der Bereich
reicht von 32 bis 100 Hz.
12) EQ-Bandbreitenregelung:
Legt die Frequenzbereiche fest, in welchen der Equalizer wirksam ist. Der
Bereich reicht von 0,1 bis 0,6 Oktaven. Je höher die Zahl desto breiter ist
der Bereich der beeinflussten Frequenzen.
13) Q-Pegelregelung:
Hiermit kann eingestellt werden, wie viel Verstärkung oder Beschnitt auf die
ausgewählte Frequenz mit dem EQ-Frequenzregler angewendet wird. Dieser
Regler erlaubt eine Einstellung von -12 dB bis zu einem Maximum von
+3 dB.
14) EQ Ein/Aus-Schalter:
Aktiviert/deaktiviert die parametrischen EQ-Regelungen (Frequenz,
Bandbreite und EQ-Pegel, aber nicht die Phase).
