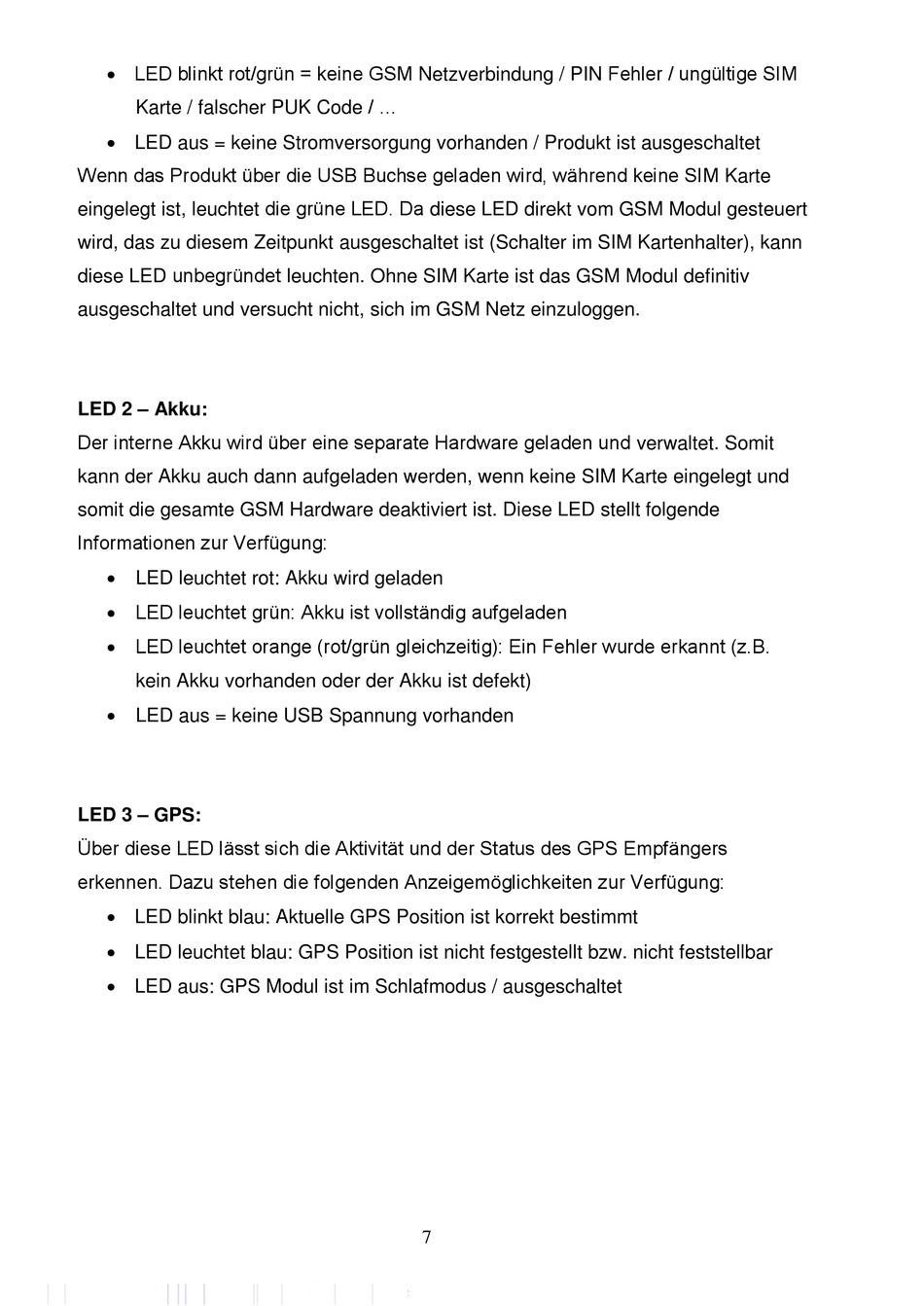

LED blinkt rot/grün = keine GSM Netzverbindung / PIN Fehler / ungültige SIM
Karte / falscher PUK Code / ...
LED aus = keine Stromversorgung vorhanden / Produkt ist ausgeschaltet
Wenn das Produkt über die USB Buchse geladen wird, während keine SIM Karte
eingelegt ist, leuchtet die grüne LED. Da diese LED direkt vom GSM Modul gesteuert
wird, das zu diesem Zeitpunkt ausgeschaltet ist (Schalter im SIM Kartenhalter), kann
diese LED unbegründet leuchten. Ohne SIM Karte ist das GSM Modul definitiv
ausgeschaltet und versucht nicht, sich im GSM Netz einzuloggen.
LED 2 – Akku:
Der interne Akku wird über eine separate Hardware geladen und verwaltet. Somit
kann der Akku auch dann aufgeladen werden, wenn keine SIM Karte eingelegt und
somit die gesamte GSM Hardware deaktiviert ist. Diese LED stellt folgende
Informationen zur Verfügung:
LED leuchtet rot: Akku wird geladen
LED leuchtet grün: Akku ist vollständig aufgeladen
LED leuchtet orange (rot/grün gleichzeitig): Ein Fehler wurde erkannt (z.B.
kein Akku vorhanden oder der Akku ist defekt)
LED aus = keine USB Spannung vorhanden
LED 3 – GPS:
Über diese LED lässt sich die Aktivität und der Status des GPS Empfängers
erkennen. Dazu stehen die folgenden Anzeigemöglichkeiten zur Verfügung:
LED blinkt blau: Aktuelle GPS Position ist korrekt bestimmt
LED leuchtet blau: GPS Position ist nicht festgestellt bzw. nicht feststellbar
LED aus: GPS Modul ist im Schlafmodus / ausgeschaltet
7
