e) Speisesystem (LNB)
Das/die Speisesystem/e sowie Hinweise zu deren Montage
gehören nicht zum Lieferumfang der Parabolantenne.
Bitte entnehmen Sie daher die näheren Informationen zur
sachgerechten Montage den Anleitungen, die dem jeweiligen
Speisesystem beiliegen.
•

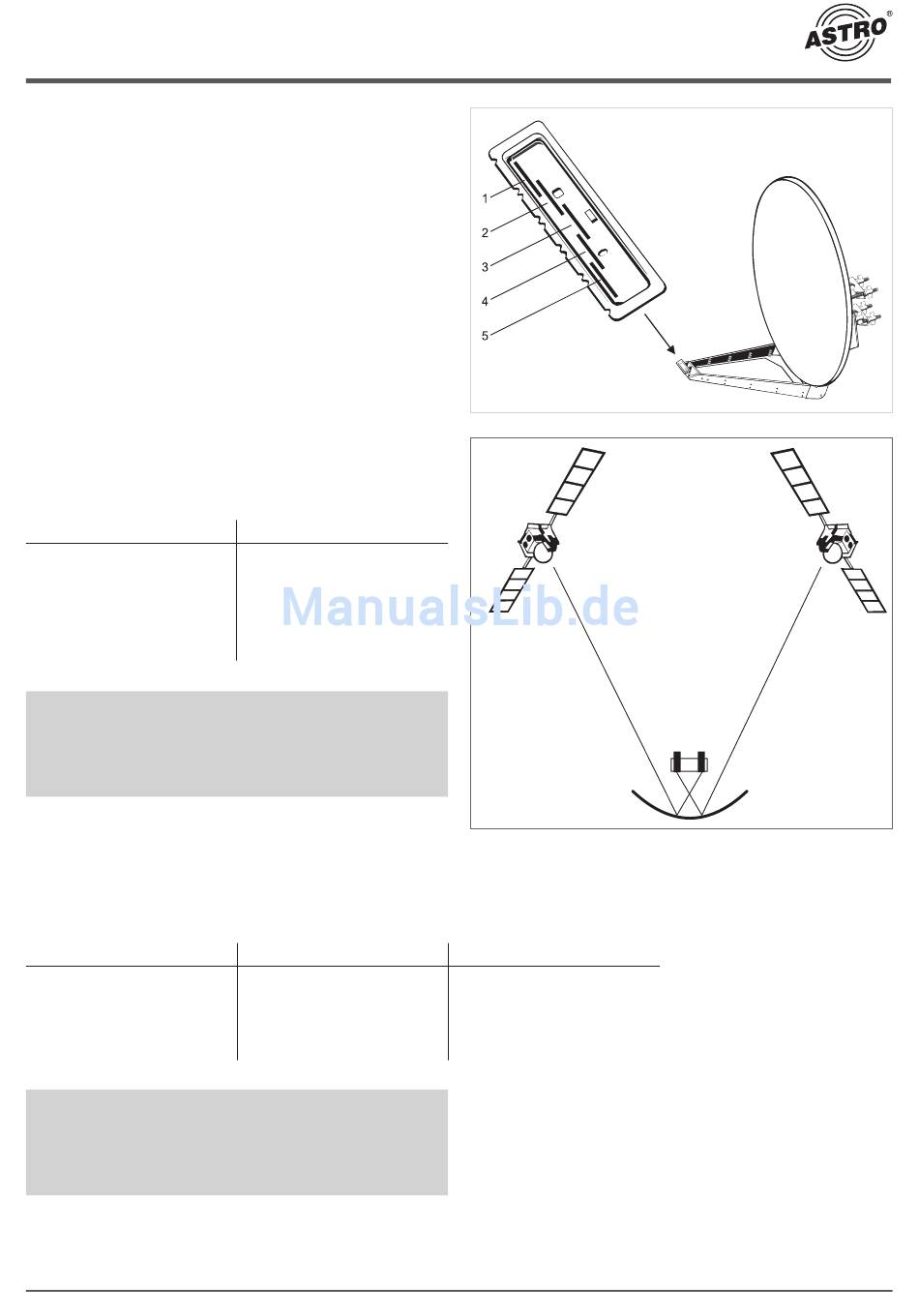

An der schwenkbaren Haltevorrichtung am Tragarm können
Sie über die Multifeed-Adapterplatte am Tragarm ein, zwei
oder drei Kathrein-Universal-Speisesysteme montieren. Auf
der Adapterplatte zeigt die Markierung
-
3 die Montageposition für ein einzelnes Speisesystem,
-
2 und 4 die Montagepositionen für zwei Multifeed-Speise-
systeme bei 3°-4° Satellitenabstand,
-
1 und 5 die Montagepositionen für zwei Multifeed-Speise-
systeme bei 6° Satellitenabstand. Bei Belegung der Positi-
onen 1 und 5 kann auch zusätzlich mittig auf Position 3 ein
Speisesystem montiert werden (3 Satelliten mit jeweils 3°
Abstand)
•
Beispiel für Montagepositionen bei einer Mutifeed-Anwendung
mit 3°-4° Satellitenabstand:
P
o
. s
2
ASTRA 19,2° Ost
ASTRA 23,5° Ost
EUTELSAT 16° Ost
EUTELSAT 13° Ost
EUTELSAT 10° Ost
Tipp:
Bei Multifeed-Anwendungen sollte die Antenne auf den
Satelliten ausgerichtet werden, der die pegelschwächeren
Signale sendet.
•
Beispiel für Montagepositionen bei einer Mutifeed-Anwendung
mit 6° Satellitenabstand:
P
o
. s
1
ASTRA 23,5° Ost
ASTRA 19,2° Ost
EUTELSAT 16° Ost
HOTBIRD 13° Ost
Tipp:
Bei Multifeed-Anwendungen sollte die Antenne auf den
Satelliten ausgerichtet werden, der die pegelschwächeren
Signale sendet.
P
o
. s
4
EUTELSAT 16° Ost
ASTRA 19,2° Ost
EUTELSAT 13° Ost
EUTELSAT 10° Ost
EUTELSAT 7° Ost
P (
o
. s
) 3
(ASTRA 19,2° Ost)
(EUTELSAT 16° Ost)
(EUTELSAT 13° Ost)
(EUTELSAT 10° Ost)
5 / 10
M u l t i f e e d -
Adapterplatte
P
o
. s
5
EUTELSAT 16° Ost
EUTELSAT 13° Ost
EUTELSAT 10° Ost
EUTELSAT 7° Ost
