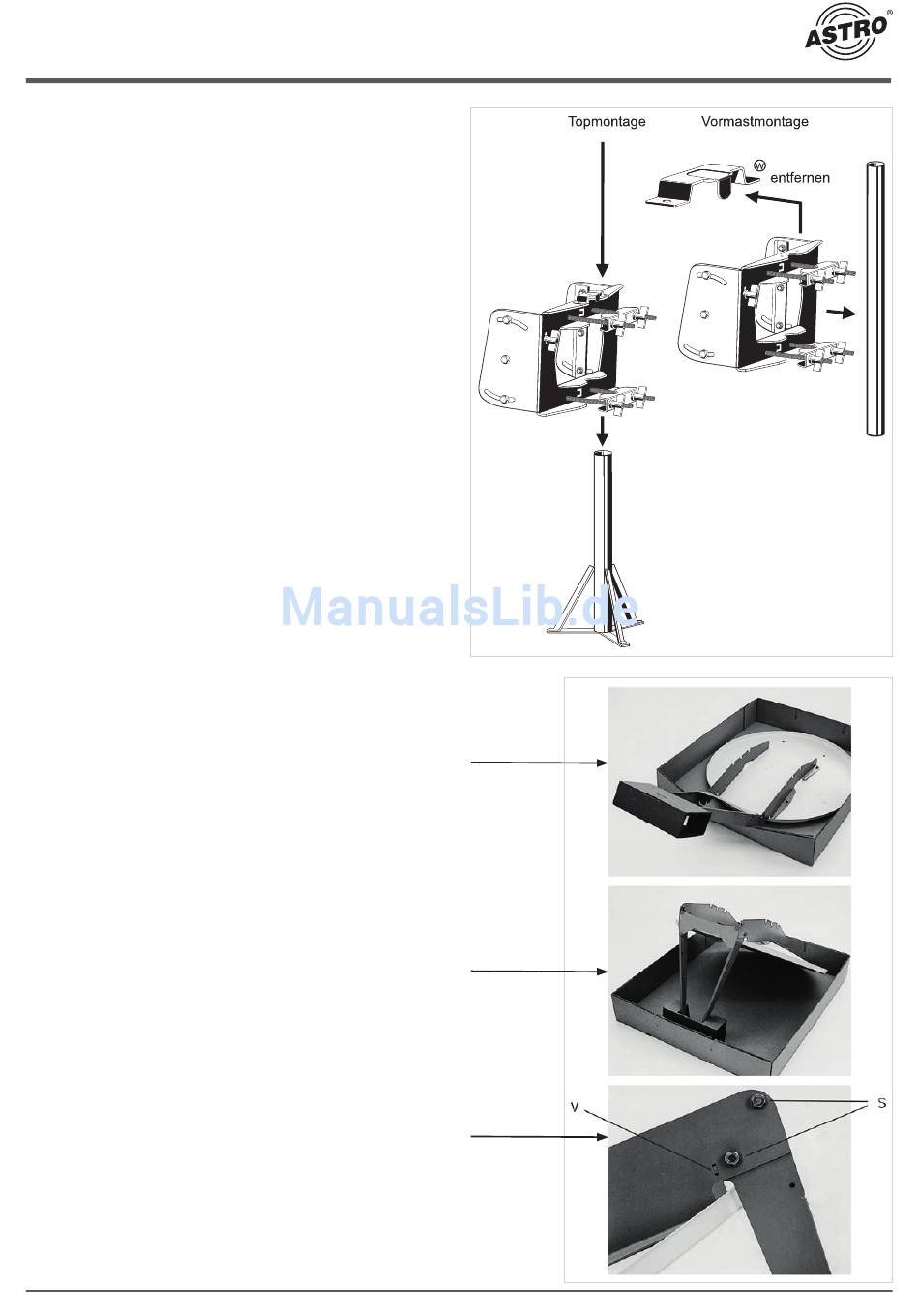

b) Montage Halterung (SSH 1200)
• Befestigen Sie die Azimut-/Elevationshalterung SSH 1200 wie
aus der Grafi k rechts ersichtlich.
• Weitere Hinweise zur Montage der Halterung SSH 1200 entneh-
men Sie dem dort beiliegenden Anwendungshinweis.
• Ziehen Sie im Anschluss zwei beliebige der vier Schrauben mit
dem Innensechskantschlüssel handfest an.
• Falls Sie beabsichtigen, die Antenne nicht auf der Mastspitze zu
montieren, müssen Sie vorher den Aufl agewinkel „W" von der
Halterung abschrauben.
b) Antenne vorbereiten
• Die vier Schrauben aus den Sicherungsholzleisten herausdre-
hen. Entfernen Sie für die weiteren Montageschritte die Kar-
tonhülle noch nicht. Sie dient zum Schutz der Speisesystem-
halterung. Den Ausleger soweit herausschwenken bis er am
Kartonrand aufl iegt.
• Parabolspiegel anheben. Dadurch schwenkt der Ausleger wei-
ter, bis er in die Verriegelung V einrastet.
• Die vier Schrauben S (SW 19) anziehen. Anziehdrehmoment
37–43 Nm.
• Hängen Sie die vorbereitete Antenne in die Halterung SSH 1200
ein.
4 / 10
