Montage der Antenne
Sie können die GDL 40-Antenne aufgesetzt
montieren
(Seite
2), an einer standardmäßigen
Stangenbootshalterung befestigen
oder unter einer Glasfaseroberfläche anbringen
(Seite
4).
hinweise zur Auswahl des
Montageorts

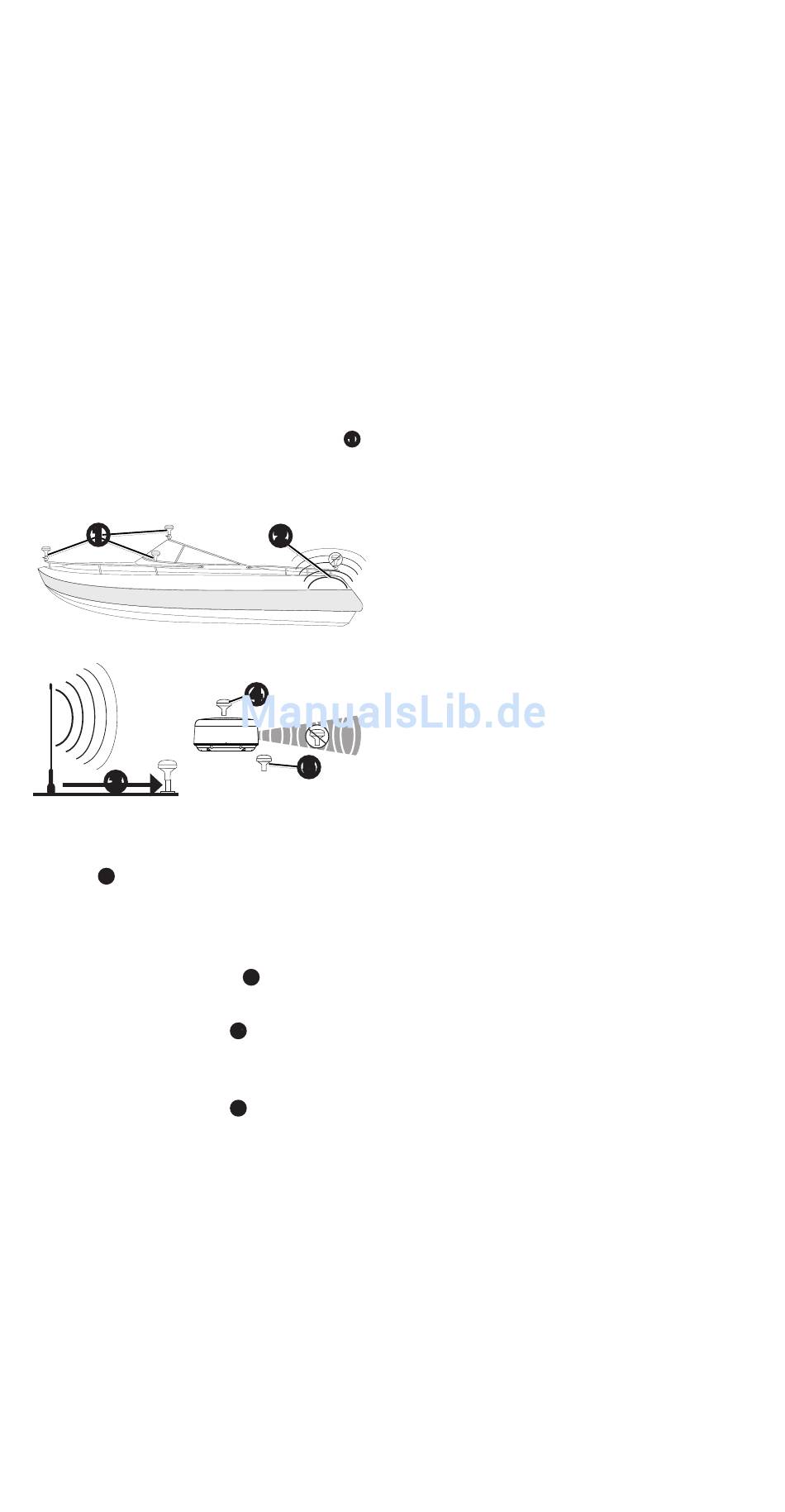

Beachten Sie zur Optimierung des Empfangs
folgende Hinweise beim Auswählen eines
Montageorts:
• Bringen Sie die Antenne so an, dass in alle
Richtungen freie Sicht zum Himmel besteht.
• Bringen Sie die Antenne so an, dass sie
nicht von den Aufbauten des Schiffs, einem
Radargerät oder einem Mast verdeckt wird
• Höhere Montageorte sorgen für einen besseren
Empfang.
➊
➌
• Montieren Sie die Antenne nicht in der
Nähe von elektromagnetischen Störquellen
(EMI)
, z. B. dem Motor oder anderen
➋
großen Marineelektronikgeräten.
• Installieren Sie die Antenne in einem Abstand
von mindestens 1 m (3 Fuß) zum Radarstrahl
oder zur VHF-Funkantenne
◦ Die Antenne sollte möglichst über dem
Pfad des Radarstrahls
werden.
◦ Es ist möglich, die Antenne unter dem
Pfad des Radarstrahls
• Installieren Sie die Antenne in einem
Abstand von mindestens 15 cm (5,9 Zoll)
zu einem Magnetkompass, um gegenseitige
Störungen zwischen Kompass und Antenne zu
vermeiden.
2
(Seite
3)
.
➊
➋
➍
➎
.
➌
installiert
➍
zu installieren.
➎
Überprüfen des Montageorts
1. Wählen Sie einen Montageort
2. Positionieren Sie die Antenne vorläufig an
der gewählten Position.
3. Testen Sie die Antenne, um sicherzustellen,
dass sie ordnungsgemäß mit dem Plotter
funktioniert.
4. Wenn es zu Interferenzen mit anderen
Geräten kommt, versuchen Sie es an einer
anderen Stelle.
5. Wiederholen Sie die Schritte 3 und 4, bis Sie
einen Montageort finden, an dem die Antenne
ordnungsgemäß funktioniert.
Sobald die Antenne am Montageort richtig
funktioniert, können Sie sie fest anbringen.
Aufgesetzte Montage der Antenne
1. Wählen Sie einen Montageort für die
Antenne aus, und überprüfen Sie, ob ein
einwandfreier Betrieb am Montageort
gewährleistet ist
(Seite
2. Schneiden Sie die Schablone für die
aufgesetzte Montage zu. Vergewissern Sie
sich, dass der gewählte Montageort groß
genug für die Antenne ist
3. Entfernen Sie die Schutzfolie von der
Rückseite der Schablone, und bringen Sie die
Schablone am Montageort an.
4. Bringen Sie mit einem 3,2-mm-Bohrer
(
/
Zoll) die drei auf der Schablone
1
8
markierten Vorbohrungen an.
Hinweis: Wenn Sie die Antenne auf
Glasfaser montieren, wird die Verwendung
eines Senkkopfbohrers empfohlen, um eine
entsprechende Senkbohrung durch die obere
Gelschicht (jedoch nicht tiefer) anzubringen.
Dadurch wird Rissen in der Gelschicht beim
Anziehen der Schrauben vorgebeugt.
5. Bringen Sie mit einem 10-mm-Bohrer
(
/
Zoll) entsprechend der Markierung auf
3
8
der Schablone eine Anfangsöffnung für die
Stichsäge an.
6. Schneiden Sie mit einer Stichsäge das Loch
in der Mitte entsprechend der Markierung auf
der Schablone aus.
GDL 40 – Installationsanweisungen
(Seite
2).
2).
(Seite
2).
