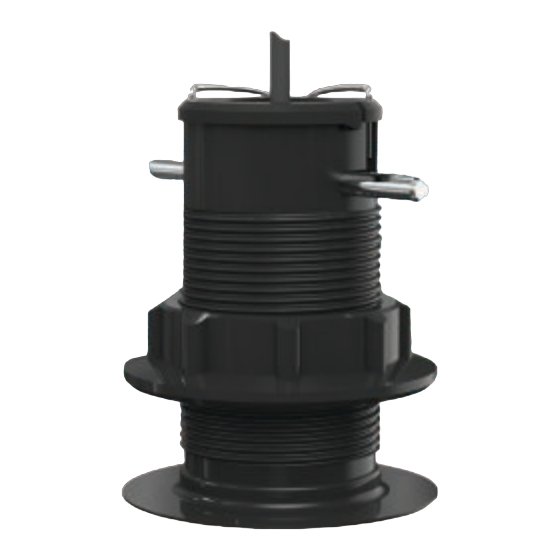

Garmin GDT 43 Installationsanweisungen

Installationsanweisungen
Wichtige Sicherheitsinformationen
WARNUNG
Lesen Sie alle Produktwarnungen und sonstigen wichtigen
Informationen in der Anleitung Wichtige Sicherheits- und
Produktinformationen, die dem Kartenplotter oder Fishfinder
beiliegt.
Das Gerät muss mit mindestens einer der mitgelieferten
Antirotationsschrauben montiert werden. Andernfalls könnte sich
das Gerät drehen, wenn das Boot in Bewegung ist, und das
Schiff könnte beschädigt werden.
Sie sind für den sicheren und umsichtigen Betrieb des Boots
verantwortlich. Mit einem Echolot erhalten Sie eine bessere
Übersicht über die Situation im Wasser unter dem Boot. Es
befreit Sie nicht von der Verantwortung, das Wasser um das
Boot bei der Navigation zu beobachten.
Wenn die Installation und Wartung des Geräts nicht
entsprechend diesen Anweisungen vorgenommen wird, könnte
es zu Schäden oder Verletzungen kommen.
Tragen Sie beim Bohren, Schneiden und Schleifen immer
Schutzbrille, Gehörschutz und eine Staubschutzmaske.
HINWEIS
Prüfen Sie beim Bohren oder Schneiden stets die andere Seite
der zu bearbeitenden Fläche.
Das Gerät sollte von einem qualifizierten Installateur für
Marinetechnik installiert werden.
Sie müssen sich beim Einbau des Garmin
Anweisungen halten, um die bestmögliche Leistung zu erzielen
und eine Beschädigung des Boots zu vermeiden.
Lesen Sie die gesamten Installationsanweisungen, bevor Sie mit
der Installation beginnen. Sollten bei der Installation Probleme
auftreten, wenden Sie sich an den Support von Garmin.
Registrieren des Geräts
Helfen Sie uns, unseren Service weiter zu verbessern, und
füllen Sie die Online-Registrierung noch heute aus.
• Rufen Sie die Website mygarmin.com
• Bewahren Sie die Originalquittung oder eine Kopie an einem
sicheren Ort auf.
Kontaktaufnahme mit dem Support von Garmin
• Rufen Sie die Website garmin.com/support
Informationen zum Support in den einzelnen Ländern zu
erhalten.
• Nutzen Sie als Kunde in den USA die Rufnummern
+1-913-397-8200 oder +1-800-800-1020.
• Nutzen Sie als Kunde in Großbritannien die Rufnummer
0808 238 0000.
Oktober 2016
GDT
™
ACHTUNG
Geräts an diese
®
auf.
auf, um
• Nutzen Sie als Kunde in Europa die Rufnummer
+44 (0) 870 850 1241.

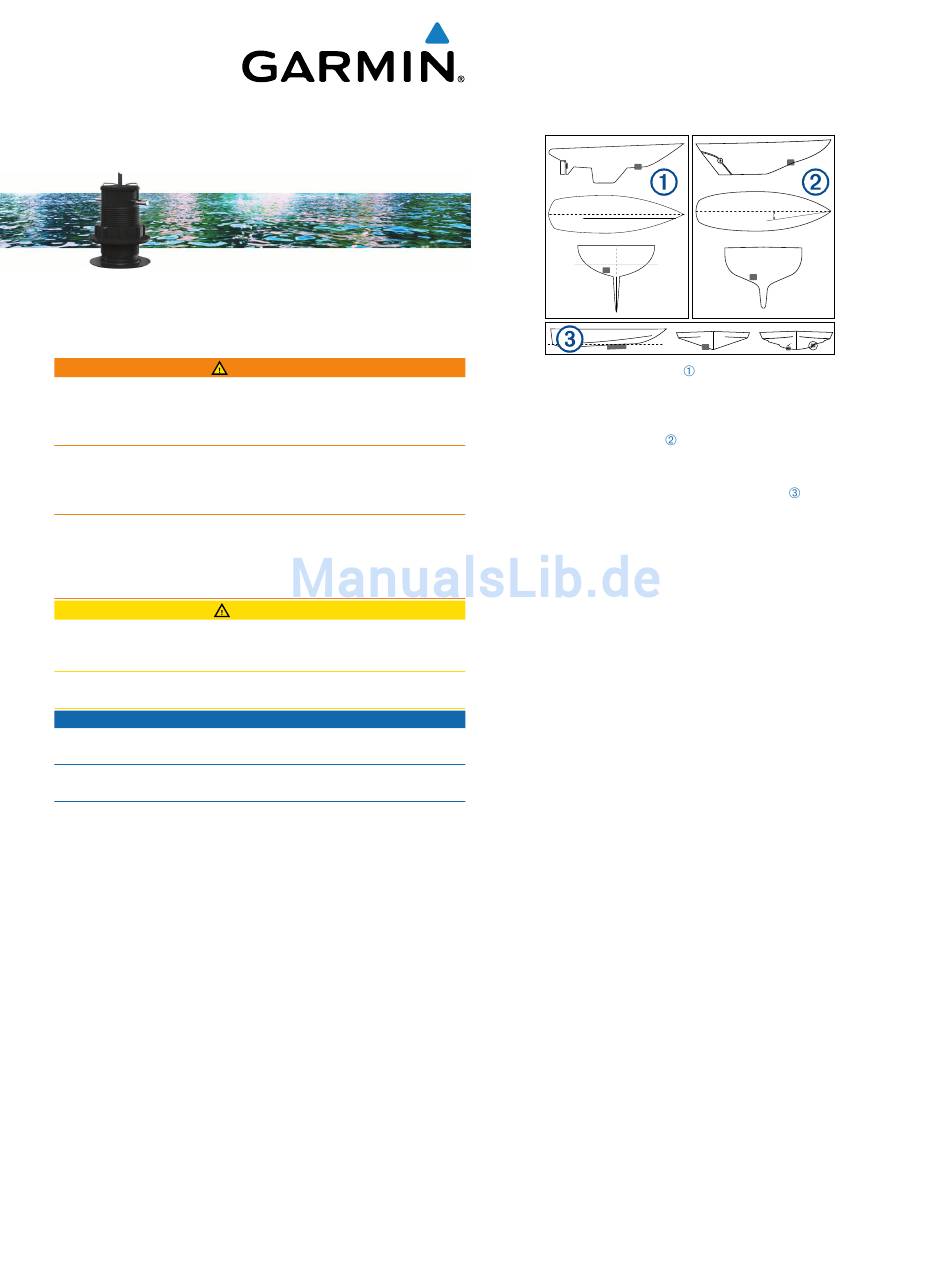

Hinweise zur Auswahl des Montageorts
43
• Bei Schiffen mit Flossenkiel
25 cm (10 Zoll) und weniger als 75 cm (30 Zoll) vor dem Kiel
und weniger als 10 cm (4 Zoll) seitlich der Mittelachse
montiert werden.
• Bei Schiffen mit Langkiel
in einem Winkel zum Bug montiert werden und nicht parallel
zur Mittelachse.
• Bei Motorbooten und Rümpfen mit Kimmkiel
Schwinger nicht in der Nähe der Kante von Kimmkielen
montiert werden.
• Bei Booten mit einer Schiffsschraube darf der Schwinger
nicht im Pfad des Propellers montiert werden.
• Bei Booten mit zwei Schiffsschrauben sollte der Schwinger
möglichst zwischen den Antrieben montiert werden.
• Der Schwinger sollte parallel zur Bug-Heck-Achse des
Schiffs installiert werden.
• Der Schwinger sollte an einem Ort montiert werden, der von
der Innenseite des Boots den Zugriff auf den Schwinger
ermöglicht.
• Der Schwinger sollte nicht hinter Stabilisierungsflügeln,
Verstrebungen, Armaturen, Wassereintritten oder
Ausflussöffnungen oder hinter anderen Stellen montiert
werden, an denen Blasen oder Wasserturbulenzen
entstehen.
• Der Schwinger sollte nicht an Stellen montiert werden, an
denen er beim Zuwasserlassen, Schleppen oder Unterstellen
beschädigt werden könnte.
• Der Schwinger kann zu einem Hohlsog führen, wodurch sich
die Fahrleistung des Schiffes verschlechtern und die
Schiffsschraube beschädigt werden kann.
• Damit der Schwinger optimal funktioniert, muss er sich in
homogenem Wasser (ohne Turbulenzen) befinden.
• Wenn Sie Fragen zur Platzierung des Schwingers für die
Durchbruchmontage haben, wenden Sie sich an den
Schiffsbauer oder an Besitzer ähnlicher Schiffe, um Hilfe zu
erhalten.
Erforderliches Werkzeug
• Bohrmaschine
• 43-mm-Lochsäge (1
• 52- bis 55-mm-Lochsäge (2
Installation im Glasfasersandwichrumpf)
• Seewassertaugliches Dichtungsmittel
• Silikonfett
• Seitenschneider
• Metallfeile (bei Installation im Metallrumpf)
Gedruckt in Taiwan
sollte der Schwinger mehr als
sollte der Schwinger leicht schräg
sollte der
11
/ Zoll)
16
1 3
/ bis 2 / Zoll) (bei
16 16
190-02112-72_0A
