Bedienungsanleitung UNO/FLOC-DS (01/10)

5.1 Dosierleistungen

Die Dosierleistung ist abhängig vom Schlauchdurchmesser und
Steuerungstyp. (Unodos – Flocdos)
Mit den Steuerungen DS-0 und DS-2 stehen 2 Drehzahlbereiche zur
Verfügung.

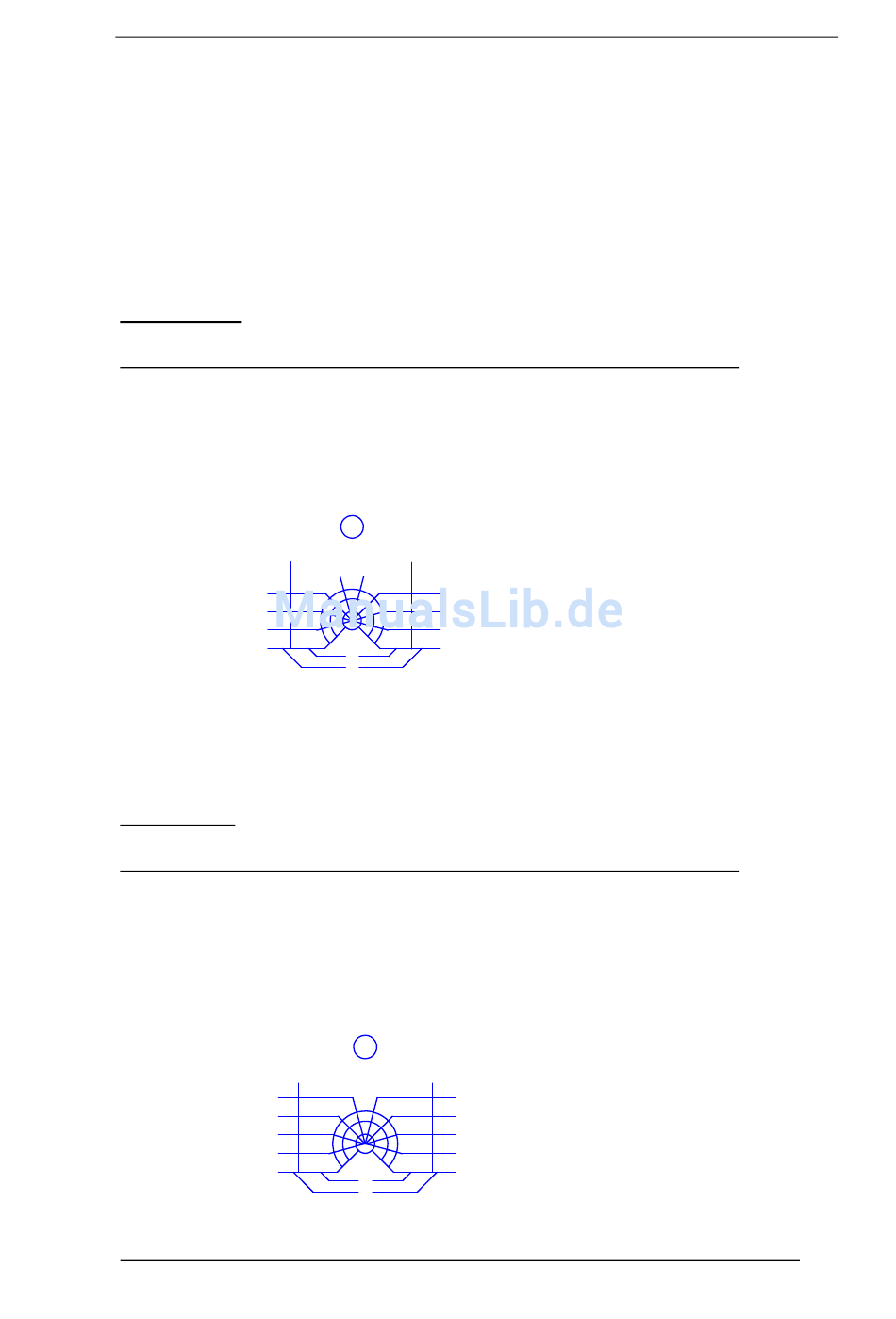

Die gewünschte Dosierleistung wird mit dem Drehknopf vorne an der
Pumpe eingestellt. Auf Schlauchgröße achten!
FLOCDOS +
Steuerung Schlauchgröße
DS-0 0,8x1,6
DS-0 1,6x1,6
FLOCDOS +
UNODOS +
Steuerung Schlauchgröße
DS-2 1,6x1,6
DS-2 3,2x1,6
UN ODOS +
Achtung ! Nur die Skala des eingelegten Schlauches verwenden.
Original Bedienungsanleitung der Fa. WDT in deutsch.
alarm alarm
alarm alarm
100 25 30 120
80 20 35 140
60 40 160
15
35 10 180
45
5 50 200
15
0,8
1,6
dosing ml/h dosing ml/h
dosing ml/h dosing ml/h
alarm alarm alarm alarm
1,9 0,52 0,60 2,2
1,6 0,45 0,67 2,5
1,3 0,37 0,75 2,8
1,0
0,30 0,82 3,1
0,22 0,90 3,4
0,7
1,6
3,2
dosing l/h dosing l/h dosing l/h dosing l/h
Up/M Dosierleistung
1 bis 11 5ml/h - 50ml/h
1 bis 11 15ml/h - 220ml/h
Up/M Dosierleistung
11 bis 50 200ml/h - 900ml/h
11 bis 50 700ml/h - 3400ml/h
Seite 8 von 21
