Bedienungsanleitung UNO/FLOC-DS (01/10)

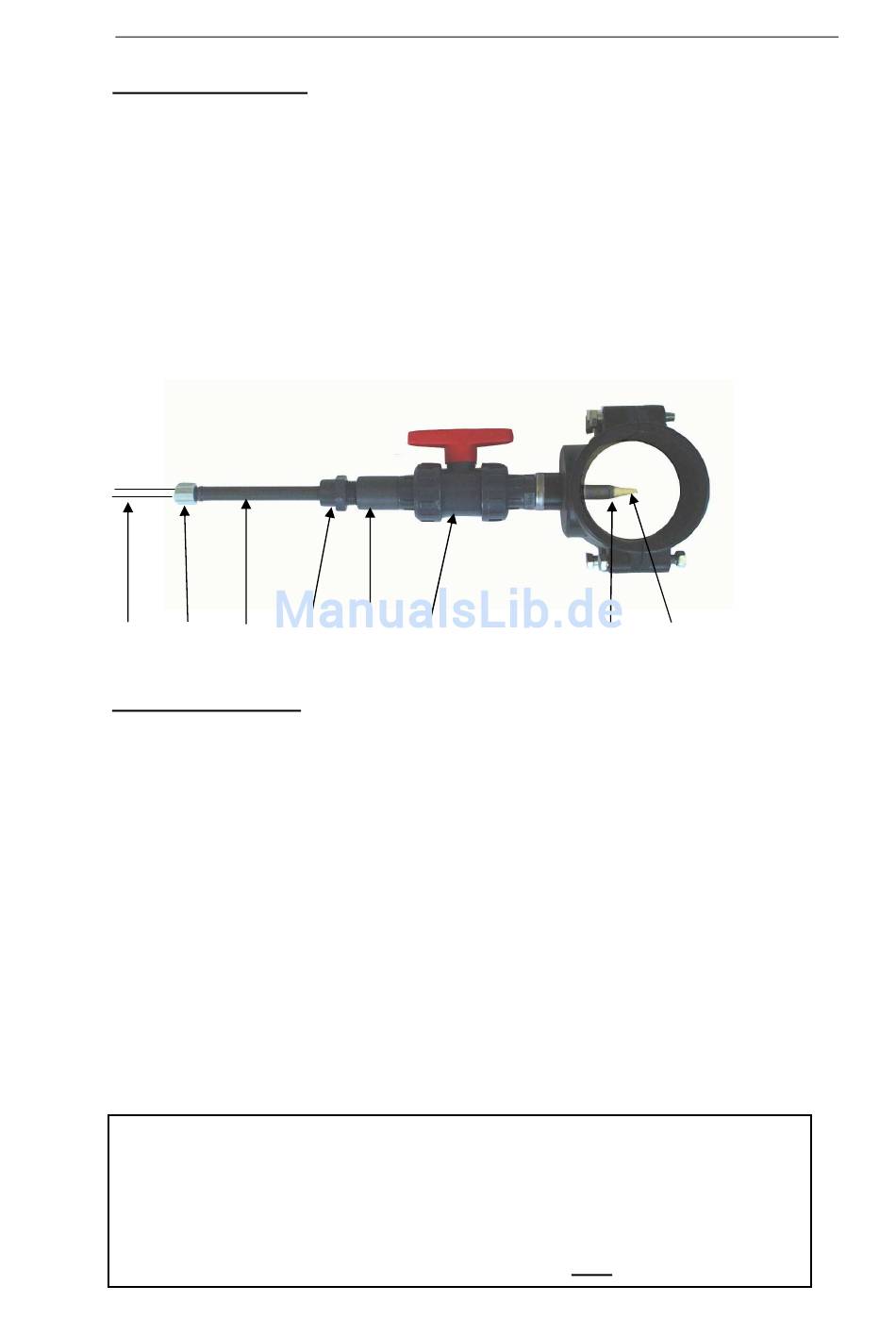

7. Die Dosierarmatur

Die Dosierarmatur besteht aus einem PVC Kugelhahn (6) mit dem
Hahnstück (5), in dem die Dosierlanze (3) mit einer Dichtung eingedichtet
ist. Am vorderen Ende der Dosierlanze (3) ist das als Schlauchventil (8)
ausgeführte, störungsunempfindliche Impfventil angebracht. Zum
Reinigen des Dosierventils wird die Hohlschraube (4) leicht gelöst, bis die
Dosierlanze zurückgezogen werden kann. Die Dosierlanze herausziehen
bis sie mit dem Anschlag (7) im Hahnstück (5) an der Dichtung gestoppt
wird. Jetzt den Kugelhahn schließen, die Hohlschraube (4) ganz
herausschrauben, und die Dosierlanze herausziehen.
Das Schlauchventil (8) mit Anschlag kann aus dem Dosierrohr (3)
herausgeschraubt werden zur Reinigung oder zum Austausch
1 2 3

8. Einbau / Montage

Dosierpumpen UNODOS DS / FLOCDOS DS werden mit Trafo geliefert,
wodurch eine optimale elektrische Sicherheit erreicht wird. Die
Versorgungssteckdose ist bei Dosierung in den Filterkreislauf mit der
Filteranlage zu verriegeln.
Externe Ansteuerung der Dosierpumpen siehe ab Seite 13.
Das Dosiergerät ist an leicht zugänglicher Stelle ca. 1 m über dem Boden
an der Wand zu montieren. Der Chemikalien-Kanister wird unter das
Gerät gestellt und die Sauglanze eingeschraubt, sodass das
Sauglanzenende auf den Boden des Kanisters reicht.
Um eine Deformation des Schlauches bei Transport und Lagerung zu
verhindern ist der Rollenträger nicht eingelegt, Montage siehe Punkt 1.4.
Die Dosierarmatur wird in die Dosierstelle eingeschraubt und die
Dosierleitung PE oder PTFE 6/4, evtl. in einem Schutzrohr verlegt, an der
Pumpe und am Dosierventil angeschlossen.
Achtung: Der Gegendruck des Rückschlagventils darf nicht größer als 0,5 bar sein.
Nur Original
Dosierleitung nicht knicken!
Bei waagerechten Rohrleitungen Dosierstelle nicht unten anbringen.
Original Bedienungsanleitung der Fa. WDT in deutsch.
4 5 6
WDT Dosierarmaturen verwenden.
Seite 11 von 21
7 8
