Bedienungsanleitung UNO/FLOC-DS (01/10)

5.2 Schlauchset wechseln

Schlauchhalter an Saug- und Druckanschluss unten leicht nach vorn
ziehen, die transparente Pumpenabdeckung und die Sicherungsscheibe
entfernen. Den Rollenträger nach rechts drehen und den Pumpenschlauch
über die Aussparung am Rollenträger nach vorn herausziehen.
Zum Auswechseln des Dosierschlauches die Kabelbinder mit
einem scharfen Messer oder einer Zange vorsichtig entfernen,
– keinesfalls den Schlauchnippel beschädigen! – den neuen
Dosierschlauch so auf die Schlauchnippel schieben, dass die
Markierungen an den Schlauchenden vorne sind. So ist
sichergestellt, dass der Schlauch nicht verdreht ist. Die
Schlauchenden mit den Kabelbindern fixieren. Beim Einbau des
Schlauchsets in umgekehrter Reihenfolge wie oben beschrieben
verfahren.

5.3 Abmessungen / Gewicht

Gehäuse: 160 x 80 x 95 mm
Gewicht: ca. 1kg
Original Bedienungsanleitung der Fa. WDT in deutsch.

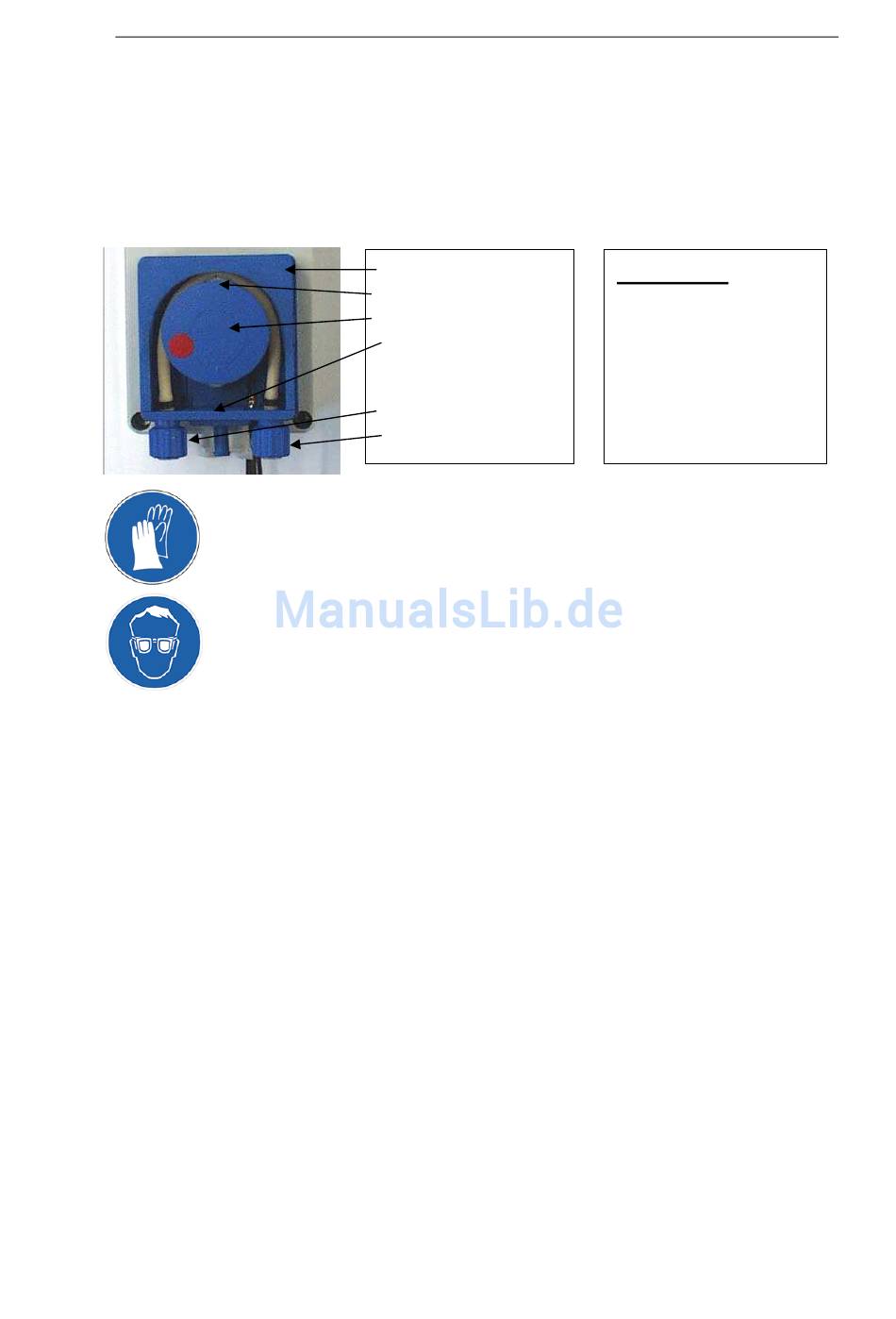

Pumpengehäuse
Rollenträger
Sicherungsscheibe
Schlauchhalter
mit Anschlüssen
Saugseite
Druckseite
Seite 10 von 21
Achtung
Der Schlauch darf
nicht verdreht
eingesetzt werden
Markierungen
beachten
