Bedienungsanleitung UNO/FLOC-DS (01/10)

11. Klemmplan

Achtung: Arbeiten an der elektrischen Anlage dürfen nur von
Elektro- Fachpersonal durchführen werden.
Geräteteile, an denen Arbeiten durchgeführt werden,
spannungsfrei schalten.
In jedem Pumpengehäuse ist ein zu der Gerätetype passendes
Schaltschema eingelegt.
Der Steuerungstyp ist auf dem Typenschild angegeben.

11.1 Steuerungen Flocdos +

DS - 0 (kein Jumper)
Steuerung für FLOCDOS +
keine externe Ansteuerung möglich
-
Klemmen
1+2 Niveauschalter und
Schlauchbruchüberwachung
3+4 Druckschalter (NO - Option)
5 (-) Störungsmeldung 24V/DC 80 mA
6 (+) Störungsmeldung 24V/DC 80 mA
7 (-) Motor schwarz
8 (+) Motor rot
9+10 Versorgung 18V/AC
DS - 1 (ein Jumper erster von außen)
Steuerung für FLOCDOS +
keine externe Ansteuerung möglich
-
Nachtabsenkung um ca. 30 % mit
-
Externem Kontakt auf 3+4
-
Klemmen
1+2 Niveauschalter und
Schlauchbruchüberwachung
3+4 Nachtabsenkung ca. 30%
bei geschlossenem Schalter
5 (-) Störungsmeldung 24V/DC 80 mA
6 (+) Störungsmeldung 24V/DC 80 mA
7 (-) Motor schwarz
8 (+) Motor rot
9+10 Versorgung 18V/AC
Original Bedienungsanleitung der Fa. WDT in deutsch.
Seite 14 von 21

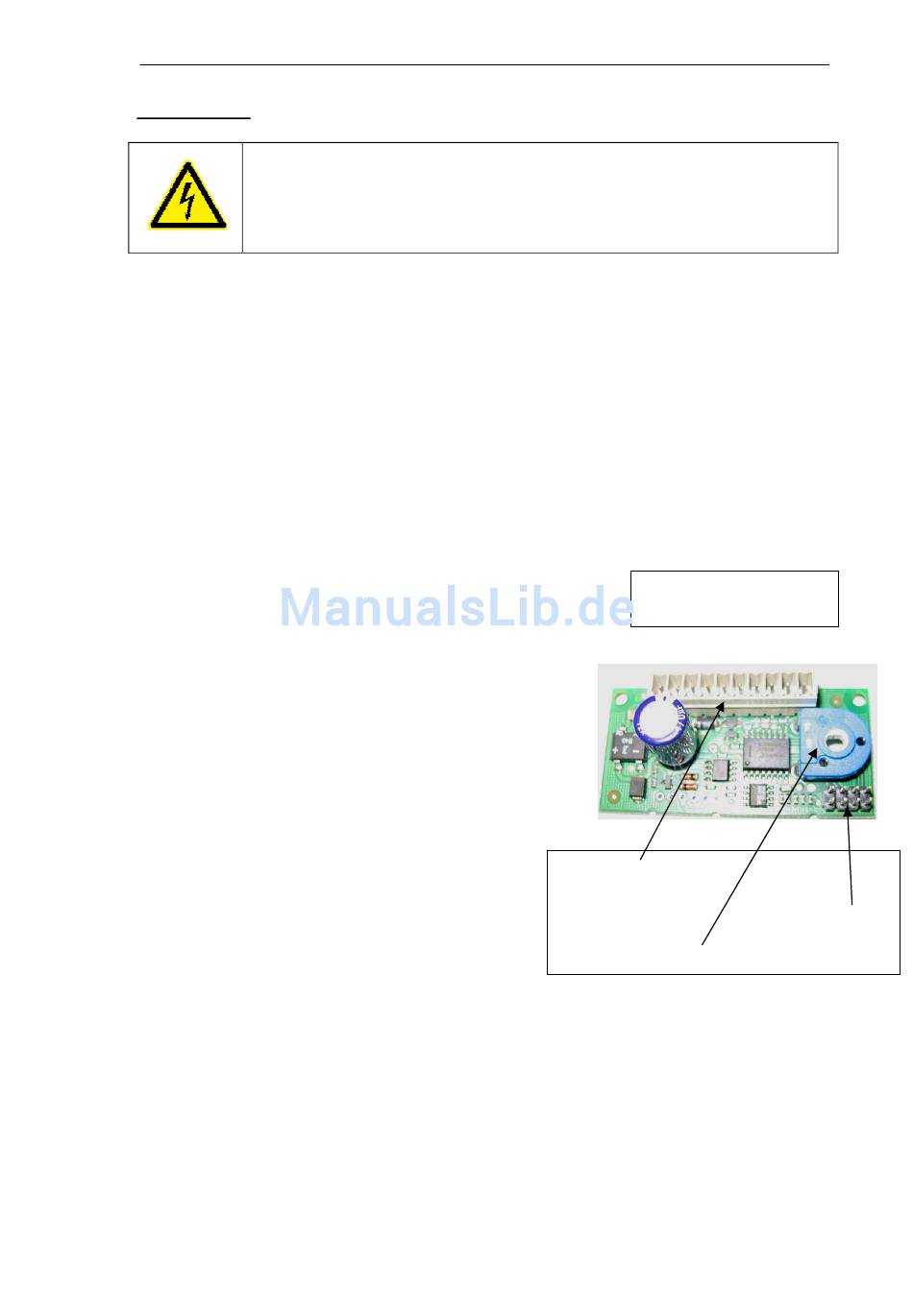

Steuerplatte
Steckklemme
Poti für Dosierleistungseinstellung
Jumper
