3. Einbau der Rettungssysteme
Das Gurtsystem Acro ist mit 2 Rettungsgerätecontainern ausgestattet.
Achtung! Der Einbau der Rettungssysteme sollte nur von einer sachkundigen Person erfolgen um
Fehlmontagen zu vermeiden! Bei Unsicherheiten ist in jedem Fall der Hersteller zu kontaktieren!

3.1. Einbau V-Leinen

b)
b)
a)

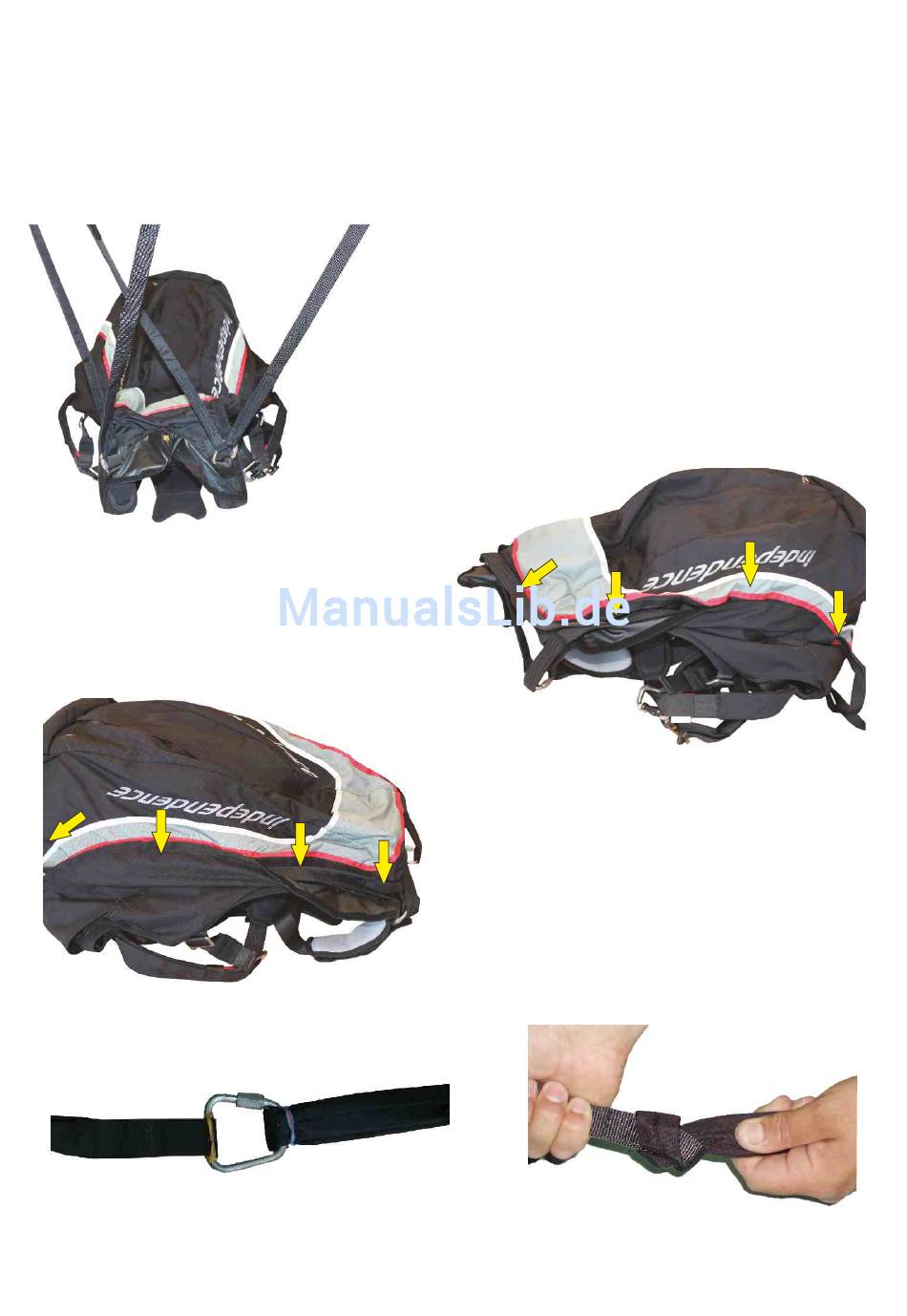

Linke Seite, Backside-Container:
Die V-Leine a) wird im dafür vorgesehenen Kanal auf
der linken Seite nach unten zum Rettungs-
gerätecontainer geführt. Nach dem verlegen der V-
Leine wird der Kanal mit der Klettabdeckung
geschlossen.
b)
3.2. Verbindung der Rettungsgeräte mit den V-Leinen
Variante a):
D i e b e i d e n E n d e n d e r G u r t e ( V- L e i n e ,
Verbindungsleine Rettungsgerät) werden mit einem
Schraubschäkel (Mindestfestigkeit 2400 daN)
verbunden und gegen verrutschen fixiert. Dies kann
zum Beispiel mit Gummibändern erfolgen.
Jedes Rettungsgerät wird mit dem Gurtzeug mit einer
sogenannten V-Leine verbunden.
a)
Da das Acro ist für die Verwendung von 2 Rettungs-
geräten ausgelegt ist, benötigt man für jedes
Rettungsgerät eine separate V-Leine.
Die beiden V-Leinen werden mit Schraubschäkeln an
den Aufnahmen der Schultergurte mit Schraubschäkeln
(Mindestfestigkeit je Seite 2400 daN) befestigt.
Rechte Seite, Bottomside-Container:
b)
Die V-Leine b) wird im dafür vorgesehenen Kanal auf der
rechten Seite nach unten zum Rettungsgerätecontainer
b)
geführt. Nach dem verlegen der V-Leine wird der Kanal
mit der Klettabdeckung geschlossen.
Variante b):
Die beiden Enden der Gurte (V-Leine, Verbindungsleine
Rettungsgerät) werden miteinander verschlauft und der
Knoten kraftschlüssig festgezogen. Die Verbindung muß
entweder mit einem Neopren cover oder Gummibändern
gegen ungewolltes lockern gesichert werden.
a)
a)
