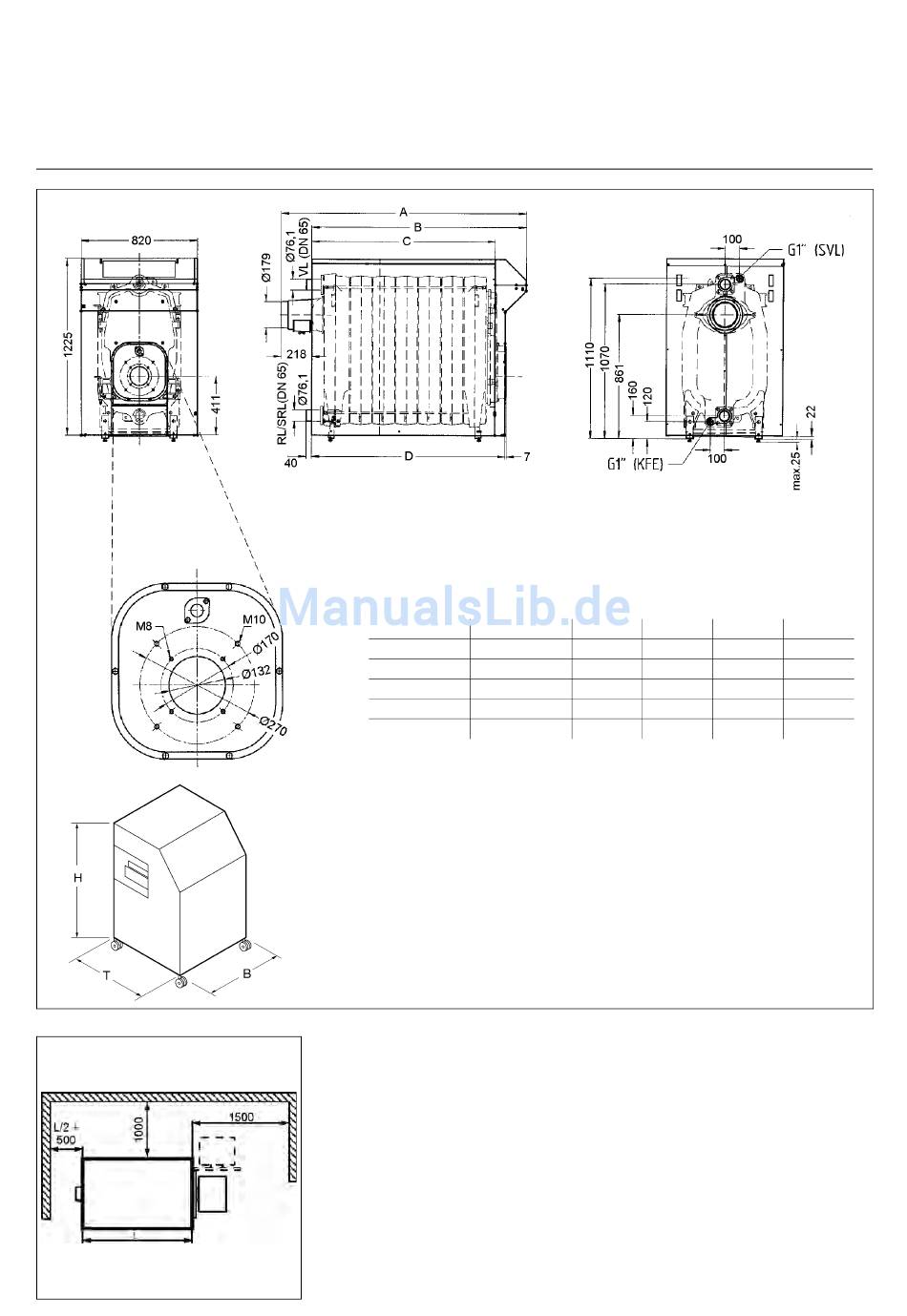

Maßzeichnung
Aufstellung
SYSTRON 2
Gliederzahl
80
110
140
180
220
Schalldämmhaube fahrbar
H x B x T = 899 x 820 x 702
(nicht geeignet für SYSTRON 2-260 mit
Standard-Gasbrenner)
Schalldämmhaube (Zubehör)
Bei Verwendung der Schalldämmhaube
ist das Fundament / Platzbedarf zu be-
Aufstellung
Für die Aufstellung des Heizkessels ist
ein ebener und tragfähiger Untergrund
erforderlich. Es wird empfohlen, den
Heizkessel auf ein Fundament oder Po-
dest zu stellen.
Der Heizkessel muß waagerecht ste-
hen oder leicht nach hinten ansteigen,
um die vollständige Entlüftung sicherzu-
stellen.
Die maßlichen Abstände zu den Wän-
den oder brennbaren Materialien müs-
sen den feuerpolizeilichen
Bestimmungen entsprechen.
Maß A
Maß B
4
1248
1031
5
1408
1191
6
1568
1351
7
1728
1511
8
1888
1671
Das Abgasrohr ist so kurz wie möglich
und steigend zum Schornstein zu füh-
ren. Abgasrohre sorgfältig abdichten
Abgasrohrbögen mit Putztür verwen-
den, um eine Reinigung der Abgasroh-
re zu ermöglichen.
Durch Umstecken der Scharnierbolzen
kann die Kesseltür in die andere Rich-
tung geschwenkt werden.
Maß C
Maß D
811
885
971
1045
1131
1205
1291
1365
1451
1525
5
