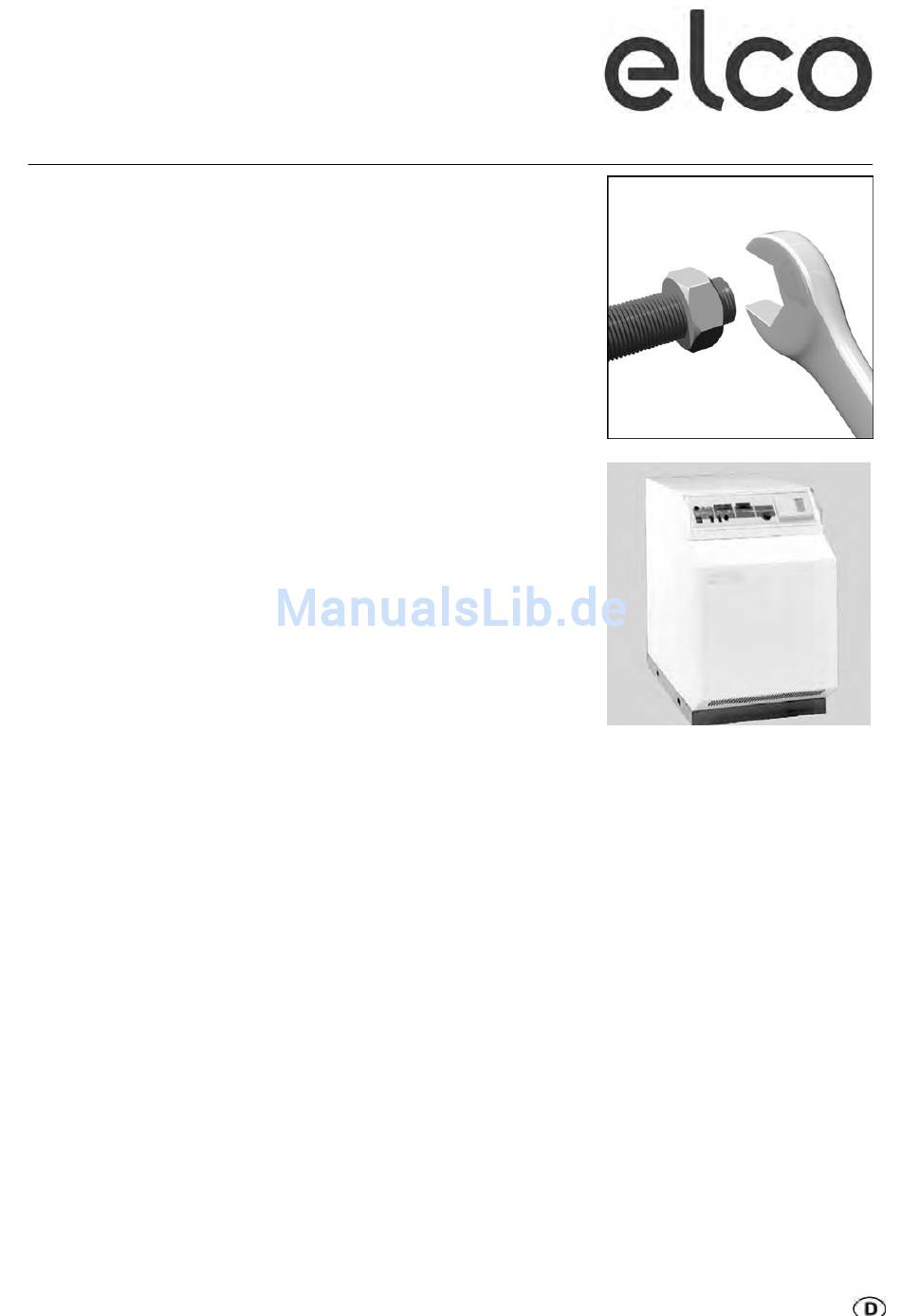

- Seite 1 Betriebsanleitung für die autorisierte Fachkraft Kompakt-Heizzentrale SYSTRON 2-22 bis 2-60 03/2005 Art.Nr. 12 041 884...
-
Seite 2: Inhaltsverzeichnis
Übersicht Inhaltsverzeichnis Übersicht Inhaltsverzeichnis ....3 Hinweise ..... . 4 Produktbeschreibung . -
Seite 3: Übersicht
Übersicht Hinweise Produktbeschreibung Allgemeine Hinweise Produktbeschreibung Zum Lieferumfang gehören außerdem Installation, Aufstellung, Elektroan- Die Kompakt-Heizzentralen SYSTRON technische Unterlagen, Montageschlüs- schluß und erste Inbetriebnahme sind sind vorgefertigte Einheiten bestehend sel und eine Kesselreinigungsbürste. die Aufgaben einer Fachkraft. Diese aus: trägt die Verantwortung für eine sachge- - Kompakt-Heizkessel in Gliederbau- Die Pumpengruppe ist mäße Durchführung. -
Seite 4: Leichtölbrenner V-Bl01
Übersicht Leichtölbrenner V-BL01. .. Technische Daten Betriebsart einstufig Feuerungsautomat SH 113 Flammenfühler IRD 1010 Brennermotor 230 V, 50 Hz 85 - 110 Watt Ölpumpe BFP21L3LE-S 45l/h bei 14 bar Düse S, Danfoss Ölschläuche DN 6 x 1000 mm Zündtrafo EBI-M 2 x 7,5 kV Leistungsaufnahme Zündung 350 W Die Kompakt-Heizzentralen sind mit fol-... -
Seite 5: Leichtölbrenner V-Bl02
Übersicht Leichtölbrenner V-BL02. .. Technische Daten Betriebsart einstufig Feuerungsautomat LOA 36.171B27 Flammenfühler QRC 1 A Brennermotor 230 V, 50 Hz, 180 Watt Stellantrieb STF 0,15 WLM Ölpumpe BFP21 45 l/h bei 14 bar Düse S, Danfoss Ölschläuche DN 6 x 1500 mm Zündtrafo ZM 20/10 ENR Leistungsaufnahme... -
Seite 6: Schaltfeld
Übersicht Schaltfeld Gerätesicherung (T 6,3 A) Betriebsanzeige (leuchtet auch bei Störung) Störanzeige Betriebsstundenzähler (Zubehör) Einbauplatz für Abgastemperaturanzeige (Zubehör) Heizungsregler LOGON M Kessel EIN / AUS Fernentriegelung Prüftaste STB Sicherheitstemperaturbegrenzer Kesseltemperaturregler Schaltfeld Beschreibung Regler Zubehör l TA-Außenfühler Das Schaltfeld ist als Einheit mit allen Die Aufgabe des LOGON M ist die Re- l TV-Vorlauffühler Bedienungselementen am Kessel mon-... -
Seite 7: Technische Daten Maßzeichnung
Technische Daten Maßzeichnung SYSTRON SYSTRON SYSTRON SYSTRON SYSTRON 2 - 22 2 - 29 2 - 37 2 - 45 2 - 60 Ausführung SYSTRON ÖKO PLUS Nennwärmeleistung 15 - 22 22 - 29 29 - 37 37 - 45 48 - 60 eingestellte Nennwärmeleistung Kesselglieder... -
Seite 8: Anlieferung Und Transport
Montage Anlieferung und Transport Aufstellen und Ausrichten Verkleidungsteile abbauen Werkzeuge für die Aufstellung Anlieferung der Heizzentrale Pumpengruppe Folgendes Werkzeug wird für die Auf- Der Kessel mit Brenner und Schaltfeld Die Pumpenmodule werden separat ge- stellung und die Montage der Heizzen- wird als Einheit zusammengebaut und liefert. -
Seite 9: Abgasführung
Montage Abgasführung überstehendes Rohrende unzulässig 1 Nebenluftvorrichtung 2 Futter 3 Verbindungsstück 4 Putzöffnung 5 Abgassammler 6 Reinigungstür Abgasführung Verbindungsstück Abgastemperaturüberwachung Die Abgase sollen auf dem kürzesten SYSTRON 2-22 + 2-29 Ø130 mm (Zubehör) Weg zum Schornstein geführt werden. SYSTRON 2-37 bis 2-60 Ø150 mm Zur Kontrolle der Kesselverschmutzung Das Verbindungsstück wird steigend in empfohlene Isolierstärke... -
Seite 10: Anlagenspülung
Montage Anlagenspülung Fühler montieren Anlagenspülung Pumpengruppe Bevor der Kessel an eine bestehende Montage und Inbetriebnahme entneh- Heizungsanlage angeschlossen wird, men Sie bitte der Betriebsanleitung muß diese gründlich gespült werden. Sie liegt dem Pumpenmodul bei. Schmutz und Schlamm lagern sich sonst im Kessel ab und führen zu Ge- räuschen und örtlicher Überhitzung. -
Seite 11: Elektroinstallation
Montage Elektroinstallation Anschluß für externe Leitungen Hinweis Gerätesicherung Die Elektroinstallation und Anschluß- Netzspannung: 230 V, 50 Hz Die Gerätesicherung (230 V, T 6,3 A) befindet sich gut zugänglich im Schalt- arbeiten werden ausschließlich von Sicherung des einer Elektrofachkraft ausgeführt. Netzanschlusses: 10 A feld. -
Seite 12: Ölversorgung
Montage Ölversorgung Ölversorgung Der Brenner ist mit zwei flexiblen Öl- schläuchen ausgerüstet, die an ein Ölfil- tersystem angeschlossen werden. Die maximale Länge und Höhe der Ver- sorgungsleitungen entnehmen Sie den Tabellen. Die Längen wurden unter Berücksichti- gung der Druckverluste für einen Ab- sperrhahn, ein Rückschlagventil und 4 Rohrbogen sowie einer durchschnittli- chen Dichte von 0,825 bestimmt. -
Seite 13: Einstellung
Einstellung Anlage befüllen und entlüften Umwälzpumpen entlüften und einstellen 1 Absperrhähne 2 Rückschlagventile (eingebaut) 3 Einstellung der Pumpenleistung 4 Entlüftungsschraube Anlage befüllen und entlüften Pumpenleistungsdiagramm UPS 25 - 40 l Rückschlagklappen und Absperrhäh- ne an den Umwälzpumpen öffnen l Anlage langsam über den Füll- und Entleerhahn befüllen. -
Seite 14: Abgastemperatur
Einstellung Abgastemperatur 1 Abgasregulatoren Abgastemperatur einstellen 2 Kesseltür Durch die Verwendung von Abgasregu- 3 Schrauben zur Kesseltür latoren kann die Abgastemperatur an die kaminspezifischen Anforderungen angepaßt werden. Die Abgastemperatur kann durch Aus- bzw. Einbau der Regulatoren verändert werden. Der Ausbau der Abgasregula- toren (paarweise) erhöht die Abgastem- peratur um ca. - Seite 15 Einstellung Brenner Brenner Kesseltyp Kessel- Öl- Düse Pumpen- Luft- Rezirku- Ansaug- leistung durchsatz Danfoss druck menge lations- luftführung 80°S Skala öffnung Skala kg/h Skala V-BL01.28 SYSTRON 2-22 1,38 0,40 12,0 V-BL01.28 SYSTRON 2-22 1,93 0,45 16,0 V-BL01.28 SYSTRON 2-22 1,66 0,45 12,5 V-BL01.28...
- Seite 16 Einstellung Brenner V-BL02. .. V-BL02. .. V-BL01. .. Die Luftregulierung erfolgt beim Einstellung der Rezirkulation V-BL01... auf der Druckseite des Venti- Zur korrekten Einstellung der Rezirkula- lators mittels einer Luftdosiertrommel tionsmenge ist ein NO- und CO-Meßge- mit linearem Regelcharakter. rät anzuschließen. Der Brenner V-BL02...
-
Seite 17: Inbetriebnahme Kontrollmaßnahmen
Inbetriebnahme Kontrollmaßnahmen Funktionsablauf Brenner Umwälzpumpen Vorzeitiges Flammensignal Inbetriebnahme des Brenners Kontrollen vor der Inbetriebnahme l Stromversorgung des Brenners Vor der Inbetriebnahme überprüfen Sie Während der Vorspülzeit bzw. Vorzünd- sicherstellen folgende Punkte an der Anlage: zeit darf grundsätzlich kein Flammen- l Anlage einschalten signal vorhanden sein. -
Seite 18: Funktion Feuerungsautomat Sh 1Xx
Inbetriebnahme Funktion Feuerungsautomat SH 1xx... -
Seite 19: Funktion Feuerungsautomat Loa 36
Inbetriebnahme Funktion Feuerungsautomat LOA 36... -
Seite 20: Heizungsregler
Inbetriebnahme Heizungsregler LOGON M 1 Informationsanzeige 2 Wahl der Betriebsart 3 Sollwert-Einstellung 4 Umblättern nächste Einstellgröße 5 eBUS-Serviceanschluß 6 Umschaltung Heizkreis 7 Abfrage Schaltzeiten 8 Emissionskontrolle 9 Hand / Automatikschalter (Notschalter) 10 Anzeige der gewählten Betriebsart Informations-Anzeige Angezeigt wird von oben nach unten: –... -
Seite 21: Wartung Und Reinigung
Wartung und Reinigung Servicearbeiten an Kessel und Bren- ner führt ausschließlich der geschul- te Heizungsfachmann durch. Um eine turnusgemäße Durchführung der Servicearbeiten zu gewährlei- sten, sollte dem Betreiber der Anla- ge der Abschluß eines Wartungs- vertrages empfohlen werden. Kontrolle der Abgastemperatur l Abgastemperatur überprüfen. - Seite 22 Wartung und Reinigung Brenner aus dem Anschlußflansch ziehen l Strom abschalten l Bei geöffneter Kesseltür Flammen- rohr (1) drehen und abziehen (Bajo- nettverschluß) l Klemmschraube (2) am Anschluß- flansch lösen l Brenner leicht anheben, drehen und aus dem Anschlußflansch ziehen Brennerrohr demontieren Eintauchtiefe des Brenners Vorsicht Brennerrohr kann heiß...
-
Seite 23: Störungsbeseitigung
